Funksjoner:
Dobbel BEC H-type
HUBOSD8 er designet for å gi best mulig ytelse og pålitelighet i et 4-lags PCB.
Det er en multifunksjonell HUB med PDB, BEC 5V/2A &12V/500mA, Strømsensor 140A, STOSD8.
BEC 12V er en lineær regulator, ingen LC-filter er nødvendig.
Innebygd STOSD8 støtter Plug & Play, ingen kompliserte innstillinger er nødvendig.
Den er spesielt laget for mini FPV Quad.
Spesifikasjoner:
Generelt:
Inn: 8-21VDC (3-5S LIPO)
PDB: 4 X 30A (MAKS. 4 x 35A)
BEC: 5V/2A, 12V/0.
Farge: blå
Størrelse: 45 x 35 x 4mm/1.78 x 1.38 x 0.16 tommer
Pakkestørrelse: 146 x 90 x 5mm
Nettovekt: 12g
Pakkevekt: 17g
PDB: (ESC-utganger)
Kontinuerlig strøm: 30A per utgang
Toppstrøm (10 sekunder/minutt): 35A per utgang
Fysisk:
2oz kobber, 4-lag &1.6mm PCB.
1x Batteriinnmating, 4x ESC-utganger. 2x BEC 5V-utganger, 2x BEC 12V-utganger.
Kamerasignal & Gnd-pute, Videosendersignal & Gnd-pute
1x Seriell port (RX, TX, G)
Monteringshull 30.5mm kvadratisk avstand 3mm
BEC 5V (utganger)
Designet for RC-mottakere, flykontrollere, OSD og servomotorer.
DC/DC synkron buck-regulator.
Spenning: 5.0 +/- 0.1VDC
Kontinuerlig strøm: 2 Ampere (Maks. 2.5A 10s/minutt)
Utgangsrippel: 40mV (VIn=16V, VOut=5V@2A belastning)
Kortslutningssikker (5 sekunder/minutt)
BEC 12V (utganger)
Lineær regulator, svært lav støy. LC-filter er unødvendig.
Designet for Video TX eller FPV-kamera.
Spenning: 12.0 +/- 0.3VDC (4-5S drift)
Kontinuerlig strøm: 500mA@16V IN, 400mA@20V IN
Kortslutningssikker (2 sekunder/minutt)
Hvis batteriet er 3S LiPo, er utgangsspenningen=3S LiPo-spenning - 1V
Strømsensor
140A
Hvis strømmen >140A. STOSD viser 140A
STOSD-8
1) Driftsindikator
Blå LED blinker: STOSD initialiseres
Blå LED lyser: STOSD fungerer.
2) Automatisk deteksjon av PAL/NTSC
Automatisk deteksjon av PAL / NTSC-kamera ved OSD-oppstart. Standard er NTSC uten kamerasignal
3) Dynamisk informasjon på skjermen
Strøm 2A
4) Min.Volt & Max.Amp-opptaker
5) Automatisk flytidtaker
Strøm > 2A, Tid inn.
Strøm < 2A, Tid ut.
6) Automatisk deteksjon av battericeller
Hvis inngangsspenningen er innenfor følgende område, vil HUBOSD automatisk detektere antall celler.
11.1-13.05V: 3 celler LiPo, 14.8-17.4V: 4 celler LiPo, 18.5-21V: 5 celler LiPo
Hvis inngangsspenningen er utenfor området. Spenningsverdien vil blinke på skjermen.
Kontroller at batteriets totale spenning er under 3.7V*celler
7) Lav spenningsalarm
(Verdi blinker): Standard 3.6V* celler
8) Alarm for overskridelse av mAh
(Verdi blinker): Standard 1000mAh
9) Pilot-ID på skjermen
Standard er deaktivert. Du kan skrive inn noen ord og aktivere det i GUI
10) Oppgraderbar firmware
Spenningspresisjon: +/- 0.4%, Spenningsoppløsning: 0.01V
Strømpresisjon: +/- 1.5%, Strømoppløsning: 0.1A

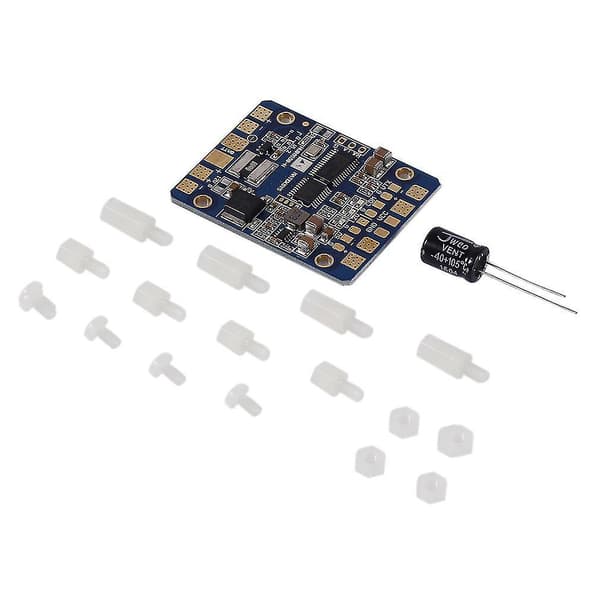

Pakken inkluderer:
1 x Dobbel BEC OSD-fordelingskort
1 pose med tilbehør
