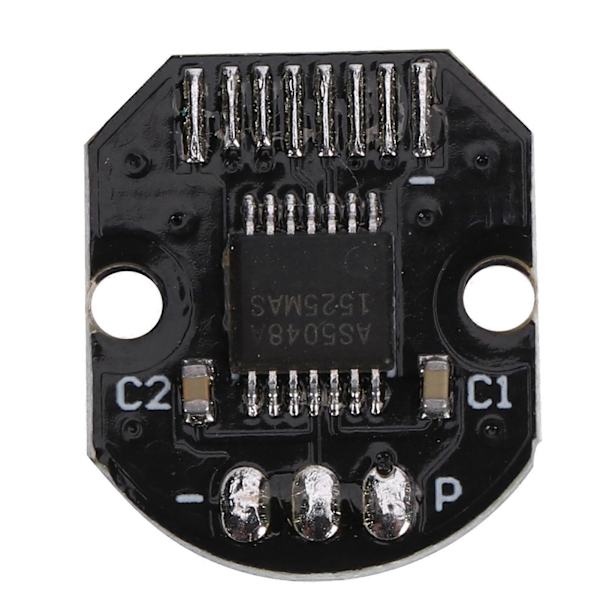

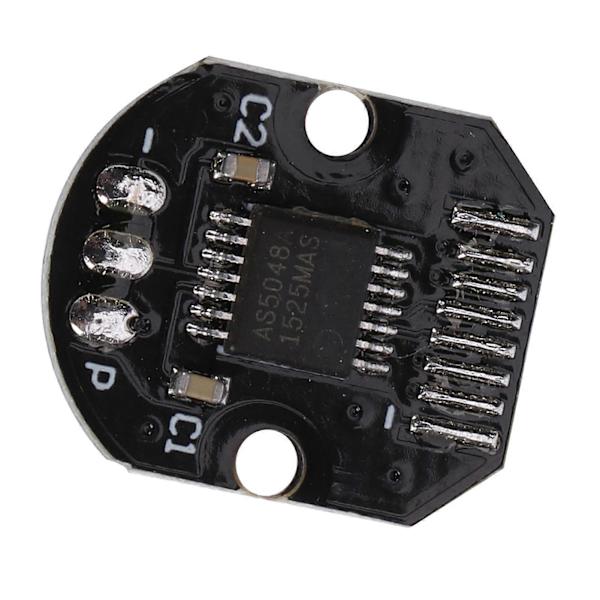

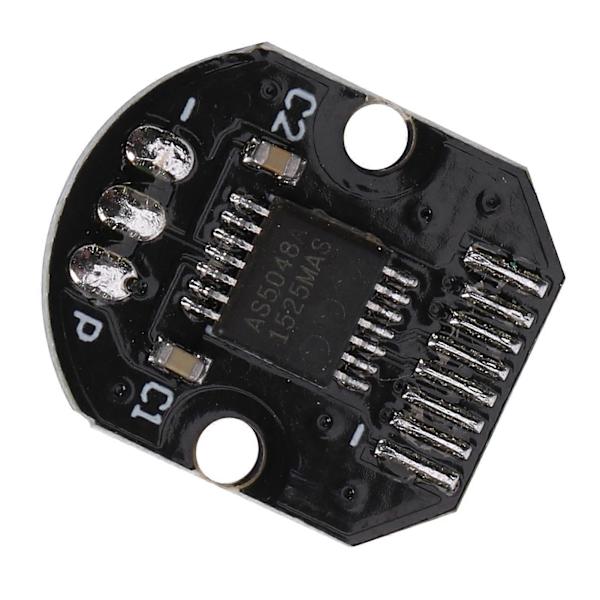

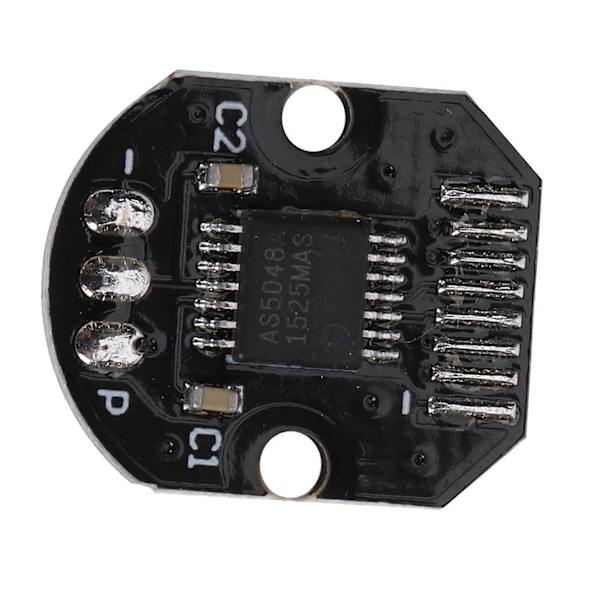

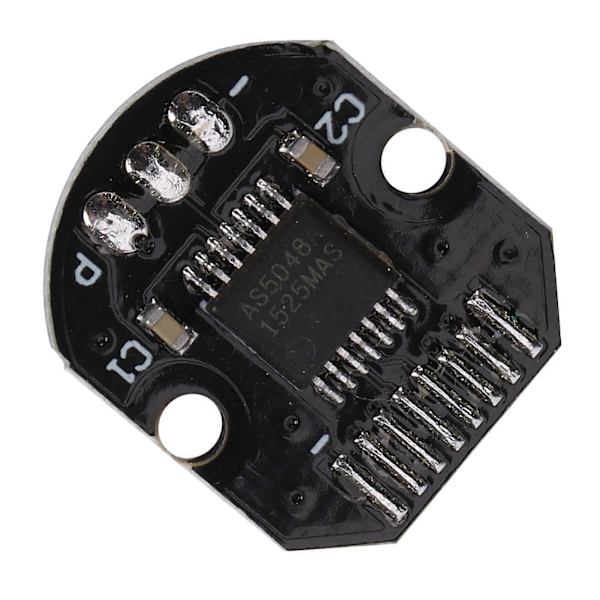

Elementtype: Magnetisk encoder

Oppløsning: 14-bits fullskala oppløsning

Vinkel nøyaktighet: 0.05

Strømforsyningsspenning: 5V DC

Materiale: Syntetisk papp

1Produktet har en 14-bits roterende posisjonssensor digital vinkel (grensesnitt) og puls bredde modulasjonsutgang.

2as5048a er en 14-bits roterende posisjonssensor (tidligere kalt encoder) for absolutt vinkelmåling og PWM (= puls bredde modulasjon) ved 360 grader basert på kontaktløs magnetisk sensorteknologi full-rotasjonsutgang

3Enheten er egnet for akselapplikasjoner der en enkel topolet magnet roterer sensor-IC-en over eller under, og 0-posisjonen kan programmeres inn i enheten med enkle SPI-kommandoer. Den absolutte magnetiske vinkelposisjonsoppløsningen er 14 bits = 16384 for posisjonsmåling, og hver omdreining er et serielt grensesnitt (SPI) med digitale verdier.

4AS5048 gir PWM-utgang og SPI- eller I2C-grensesnitt for å gi absolutt vinkelmåling for mikrokontrolleren. I den mekaniske utformingen er det ikke nødvendig å vurdere den nøyaktige sammenkoblingen av den opprinnelige 0-posisjonen til brikken og de magnetiske polene til magnetene den bruker. I stedet er løsningen: 0-posisjonen kan programmeres inn i enheten gjennom enkle SPI- eller I2C-kommandoer (ingen spesiell programmeringsutstyr). Minne inne i AS5048.

5AS5048 har også en veldig høy driftstoleranse, inkludert avviket i senterposisjonen mellom brikken og den sammenkoblede magneten, avviket i luftspalten mellom brikken og den sammenkoblede magneten, og temperaturendringen mellom -40C og +150C. 6AS5048 magnetisk roterende encoder kan gi mer nøyaktig måling enn de tidligere østerrikske mikroelektronikk magnetiske roterende encoder-produktene. Dens 14-bits måle analoge front-end gir målingsoppløsning så lavt som 0.0219 grader. Gjennom linearisering og gjennomsnittsberegning av mikrokontrolleren, kan vinkelmålingen være nøyaktig til 0.05 grader.1 x Ledninger1 x Magnetisk Encoder
