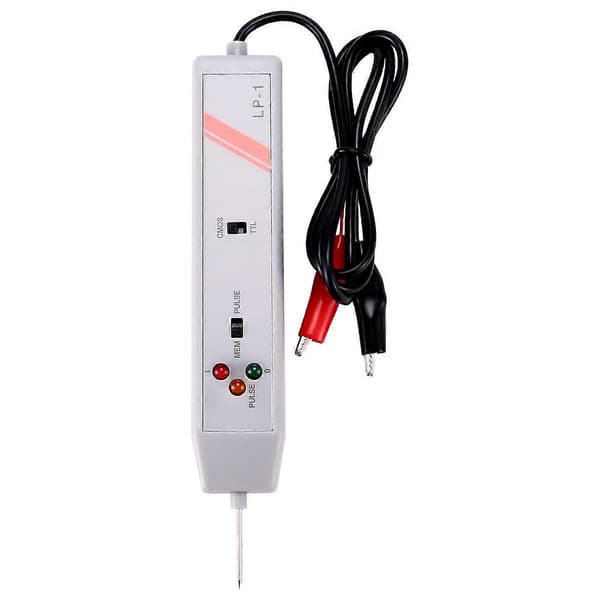

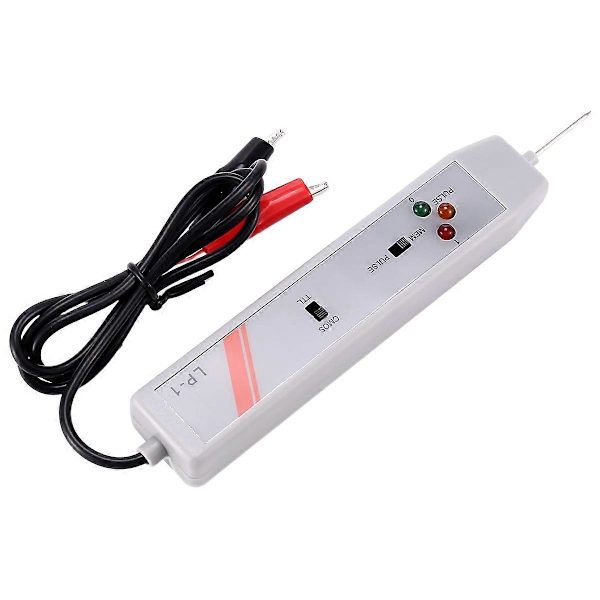

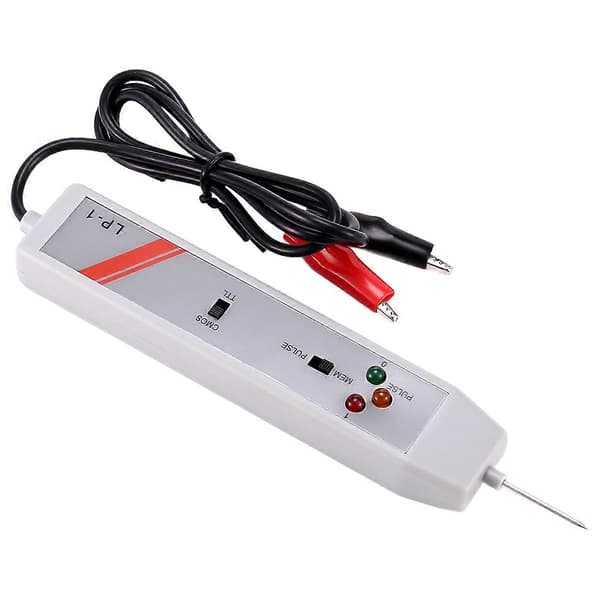

Praktisk, rask og enkel

For DTL, TTL og CMOS

Høyfrekvent respons

Umiddelbar indikasjon

Pulsminnefunksjon

Slik bruker du:

1. Koble RØD klemme til + terminal og SVART klemme til - terminal på strømkilden til kretsen som testes. Forsyningsspenningen bør ikke overstige 18V DC

2. For TTL og DTL, sett den øvre velgerbryteren til siden merket \"TIL\"

For CMOS, sett den øvre velgerbryteren til siden merket \"CMOS\", kontakt probepinnen til punktet som skal testes. LED-ene indikerer dens logiske tilstander:

A. ALLE LED-er AV - Høy impedans

B. RØD LED PÅ - Høy tilstand (1)

C. Grønn LED PÅ - Lav tilstand (0)

D. Oransje LED PÅ - Puls

3. For å detektere og lagre puls- eller nivåovergang, sett den nedre velgerbryteren til siden merket \"PULSE\" først. Kontakt probepinnen til punktet som skal testes. LED-ene indikerer dens grunnleggende tilstand. Sett deretter den nedre velgerbryteren til siden merket \", Den oransje LED-en lyser når en puls- eller nivåovergang oppdages. Pulsretningen, sammenlignet med den opprinnelige grunnleggende tilstanden, kan bestemmes. Etter bruk, tilbakestill logikkproben ved å sette den nedre velgerbryteren tilbake til siden merket \"PULSE\"

Farge: grå

Materiale: plast

Størrelse: 14 x 3cm

Pakkeinnhold:

1 x Logisk Probe

Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Målingen tillatt feil er +/- 1-3cm.
