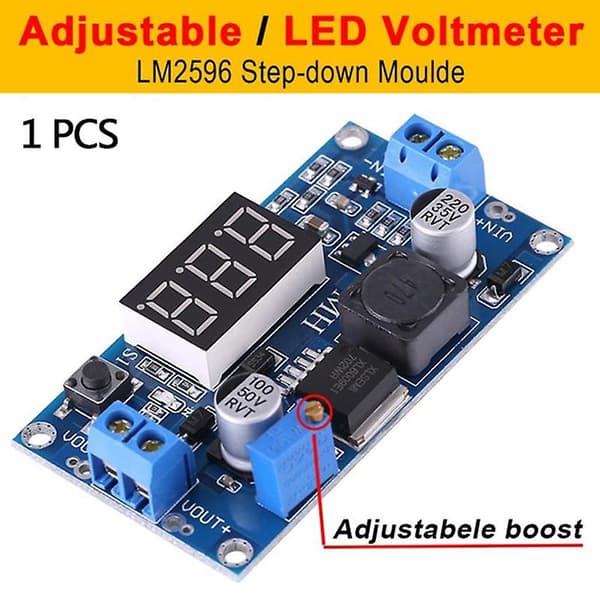

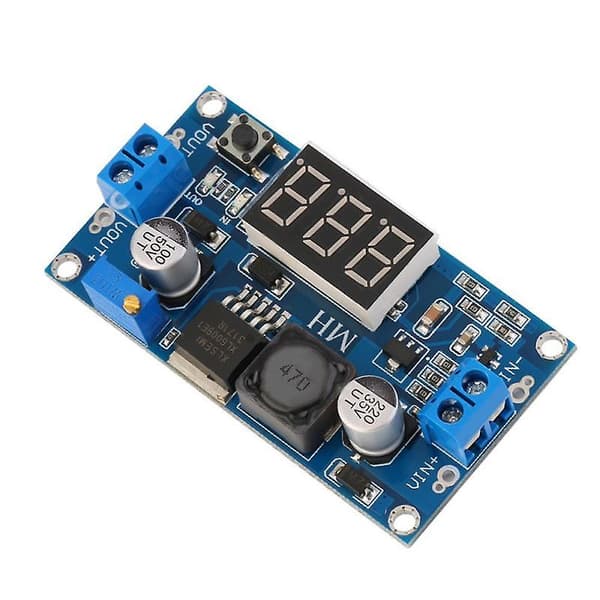

\nLM2596 DC-DC step-down strømforsyningsmodul 3A justerbar step-down modul Konverter LM2596 spenningsregulator 24V 12V 5V 3V
\nBeskrivelse:
\n1, med et voltmeterdisplay, voltmeterfeil 卤 0.1V, område 4 ~ 40V. (Merk: inngangsspenningen er lavere enn 4V, det innebygde voltmeteret fungerer ikke og viser ikke)
\n2. Den store volum 5*5 berører knappen for å bytte måling av inngangs- eller utgangsspenning, og en indikatorlampe indikerer hvilken spenning som måles. Første gang viser den digitale røret standard inngangsspenningen, og inngangsindikatoren IN er på; når knappen berøres, viser den digitale røret utgangsspenningen, og utgangsindikatoren OUT er på. Og behold den etter innstillingen, selv om den er slått av og deretter slått på.
\n3, voltmeteret kan slås av, trykk lenge på bryteren i mer enn 1 sekund og mindre enn 4 sekunder, kan du slå av hånden. Når voltmeteret er slått av, trykker du bare på bryteren for å slå på voltmeteret.

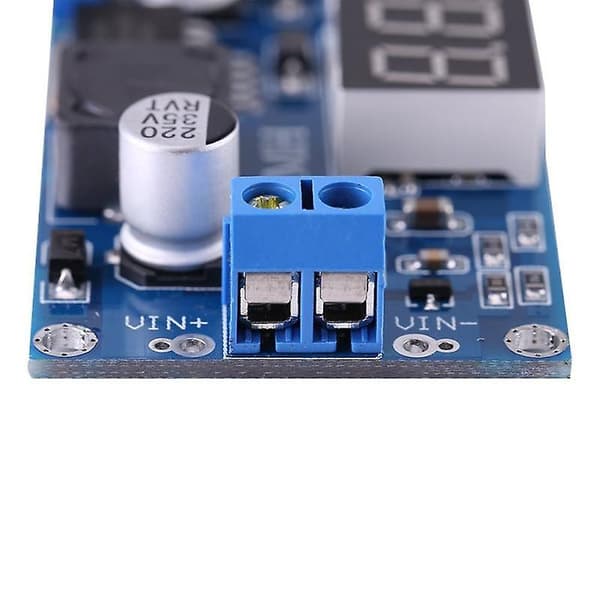

\n4, med terminalblokk, kan ingen loddejern også brukes enkelt, og beholder ledningsbindingspunktet (inngangsspenningen må være mer enn 1V høyere enn spenningen som skal sendes ut)
\n5, ved bruk av 150KHz intern oscillasjonsfrekvens, som tilhører den andre generasjonen av switching spenningsregulator, lavt strømforbruk, høy effektivitet
\n6, inngangsenden med diodebeskyttelse, omvendt tilkobling vil ikke brenne ut modulen
\n7, med overopphetingsbeskyttelse og kortslutningsbeskyttelse (mer enn 15W, styrke varmen)
\n
\n
\n Hvordan justere nøyaktigheten?
\nUtgangsspenning (inngangsspenning) kalibrerings trinn
\nTrinn 1, Juster høyre knapp slik at \"\"OUT\"\" (\"\"IN\"\")LED lyser, voltmeteret viser verdien av utgangsspenningen; Trykk på høyre knapp i mer enn 2 sekunder, slipp, voltmeter og \"\"OUT\"\" ( \"\"IN\"\")LED blinker synkront slik at du går inn i kalibreringsmodus for utgangsspenning.
\nTrinn 2, Trykk på høyre knapp (normal hastighet), spenningsverdien øker med en enhet; Trykk på venstre knapp, minus en enhet; På grunn av at en enhet er mindre enn 0.1V, viser minimumsspenningen til 0.1V, så du må trykke kontinuerlig 1-5 ganger for å se voltmeteret endre 0.1V, hvor mange ganger voltmeteret endrer 0.1V ved å trykke på tasten, avhengig av den nåværende visningsspenningen, jo høyere spenningen, jo færre trykk.
\nTrinn 3, trykk på høyre knapp i mer enn 2 sekunder, slipp, for å gå ut av kalibreringsmodus for utgangsspenning. Alle parametere som er satt til å automatisk slå av for å spare.
\nSpesifikasjoner:
\nInngangsspenning: 2.5V~40V
\nUtgangsspenning: 1.25V~37V (justerbar)
\nUtgangsstrøm: 3A (maks)
\nKonverteringseffektivitet: 92% (maks)
\nUtgangsrippel:
\nByttefrekvens: 150KHz
\nArbeidstemperatur: -45 掳 C ~ 85 掳 C
\nProduktstørrelse: 66mm * 36mm* 14mm (lengde x bredde x høyde)
