JTAG:
Den er kompatibel i automatisk modus med lastingsprogrammene som bruker:
BOOT-OEM12, 12-pinners OBD-II; L-LINE, 15-pinners OBD-II.
Verktøyet har innebygde strømbegrensende motstander på følgende signallinjer:
RESET 510 ; BOOT 510 ; CNF1 220 .

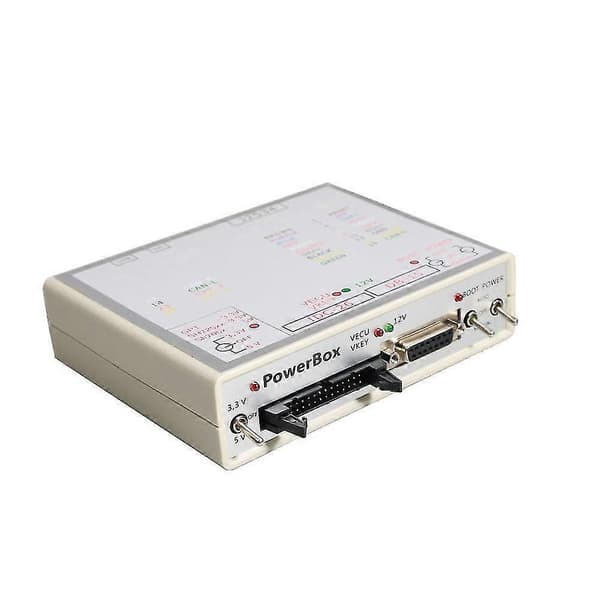

Verktøyet er utstyrt med flerbrukskontakter som gjør det mulig å etablere tilkoblinger fleksibelt:
USB:
Designet for tilkobling til datamaskinen. Den skal kobles til når den innebygde USB UART-konverteren er aktivert;
DC:
Designet for å drive den innebygde kretsen samt den tilkoblede ECU-en.
Det anbefales å kun bruke kvalitetsenheter med 12V utgangsspenning. Ved lesing av passord, når det er umulig i kjøretøyet, må man merke seg at høyspenningsomformere i ECU-er forbruker ganske høy strøm ved start, noe som kan utløse beskyttelsesmekanismer eller til og med føre til skade på strømenheten;
J2534 (OBD-II-F):
Designet for tilkobling av samme navn grensesnitt til OBD-II;DB-15:
Designet for tilkobling til hoved-ECU-kontakten. Det anbefales å bruke 14P600KT02, 14P600KT03 kabler eller lignende; IDC-26:
Designet for direkte tilkobling til ECU-kortet eller via adapteren til det spesielle hodet. Det anbefales å bruke 14P600KT06 kabel eller en lignende for Tricore GPT.
Det anbefales å bruke Flash Development Toolkit-programvare for f-l-a-s-hing for Renesas CPU-er.
Kontroller:
Verktøyet har 3 brytere for drift i forskjellige moduser.
Strøm:
Strømkontroll. Verktøyet har tre moduser for strømforsyning til ECU-en:
OFF tillater å fjerne all strøm og kontrollsignaler fra IDC-26 og DB-15 kontakter; MANUAL forsyner strøm til VECU- og VKEY-terminaler og til kontrollutgangene avhengig av valgt taktikk; AUTO, automatisk kontroll, i denne modusen styres strømmen av lastingsprogrammet med L-Line-signal (15-pinners OBD-II).
BOOT:
Samtidig kontroll av BOOT-, RESET- og CNF1-signaler (3.3V): OFF, tillater å fjerne alle kontrollsignaler fra DB-15-kontakten; MANUAL trekker RESET og BOOT til signalminus, og CNF1 til +3.3V; AUTO, automatisk kontroll, i denne modusen styres BOOT-, RESET- og CNF1-signaler samtidig av lastingsprogrammet (12-pinners OBD-II, OEM12).
GPT:
For Renesas og for Tricore med GPT CPU-er. Det er nødvendig å bruke 5V når du arbeider med SH705x CPU-er, i andre tilfeller skal 3.3V brukes.
Lys:
LED nær 5V/3.3V-bryteren indikerer 5V eller 3.3V spenningsforsyning.
VECU, VKEY LED indikerer VECU og VKEY spenningsforsyning.
12V LED indikerer strømspenning.
BOOT LED indikerer spenning på CNF1-utgangen (LED-en fungerer både for inngang og utgang).
