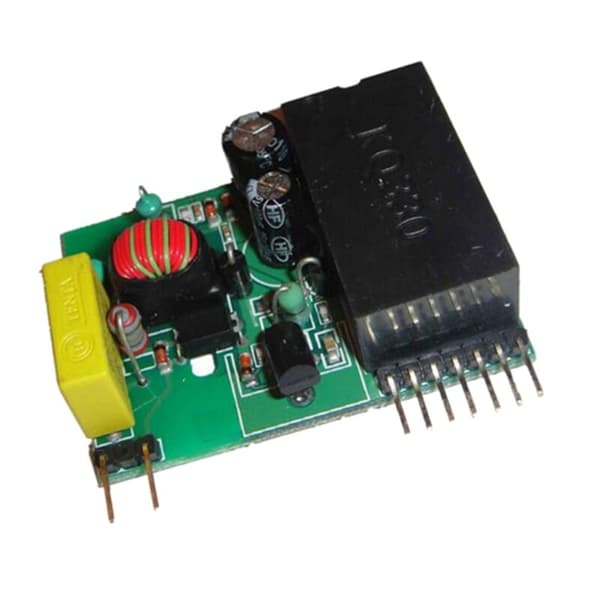

1. Bærebrettet som integrerer KQ-330F-modulen og perifere kretser krever ikke andre koblingskomponenter og kan kobles direkte til en 220V AC strømforsyning. Den ytre dimensjonen er 53x38x17mm (LxDxH), og den enkle raden med pinner stikker ut. 1 og 2 pinner er koblet til 220V AC strømforsyning uten retning (1 pinne, 2 pinneavstand 2 x 0,1 tommer), 2 fot og 3 fot er plassert 1,1 tommer fra hverandre, og resten av føttene er plassert 0,1 tommer fra hverandre.
2. Arbeidsfrekvensen er 120~135KHZ og grensesnittbauden er 9600bps. Den faktiske bauden er 100 bps.
3. Den maksimale lengden på en kontinuerlig transmisjonsramme er ≤252 byte, lengden på en kontinuerlig transmisjonsramme er brukerdefinert fra 1 til 252, og modulen vil ikke sende redundante data
4 . Motta følsomhet ≤1mV
5. Kapasitet for avvisning utenfor bånd ≥ 60 dB

6. Båndbredde ≤10KHZ
7. Isolasjonsmotstand 500V ≥500MΩ
8. Mat: DC +5V ved mottak: ≤11mA ved sending ≤230mA
9. Isolasjonsspenning for strømfrekvens: 3000 V 1 min test mellom AC og GND uten sammenbrudd eller lekkasjestrøm.
10. Anti-lynnedslag: TVS-rørbeskyttelse inne i brettet, fra valg av PCB-ledningsmateriale til valg av komponentmateriale, er designet i henhold til bred temperatur, høy trykkmotstand og høy trykkstøtmotstand.
11. Driftstemperatur: -25℃~70℃ Fuktighet≤90%
KQ-130F strømstøttemodul trenger ikke noe periferiutstyr, så lenge den gir 5V strøm, kan den brukes. Transmisjonsstrømforsyningen er en uavhengig pinne. Hvis brukeren trenger toveis overføring, kan to 5V-pinner kobles parallelt. Alle moduler i vårt firma støtter punkt-til-punkt, punkt-til-multipunkt nettverkskommunikasjonsmodus og kontrollsamling av multipunktdata ved avstemning.
farge: som vist
Materiale: PCB

Pakkeinnhold:
1 x KQ-330F-modul
< br/>Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysfotografering og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
