4.L_NO: Reverseringsaktivert inngang, aktivering på høyt nivå, lavt nivå av
8.GND: signal felles lav ende
Inngangsnivå: 3,3-5V
Modell: IBT-2
Maksimal strøm: 43A
3.R_NO: foroverkjøring aktiver inngang, aktiver på høyt nivå, lavt nivå av
5.R_IS: forover kjørestrøm alarmutgang
Elektrisk ytelse:
6.L_IS: Reverser utgang for kjørestrømsalarm
2.LPWM: Reversnivå eller PWM-signalinngang, aktiv høy
Inngangsspenning: 6V-27V
1.RPWM: forovernivå eller PWM-signalinngang, aktiv høy
Inngangsport:
7.VCC: +5 V strømutgang, 5V strømforsyningstilkobling med mikrokontrolleren
Driftssyklus: 0-100 %
Kontrollmetode: PWM eller nivå
Pakke inkludert:

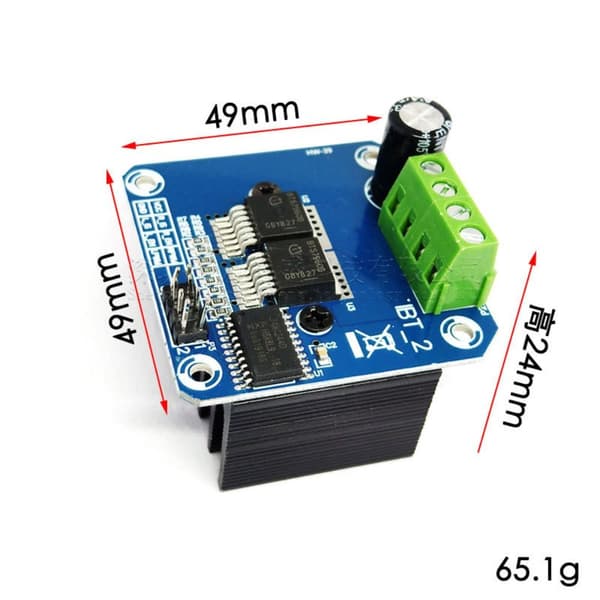

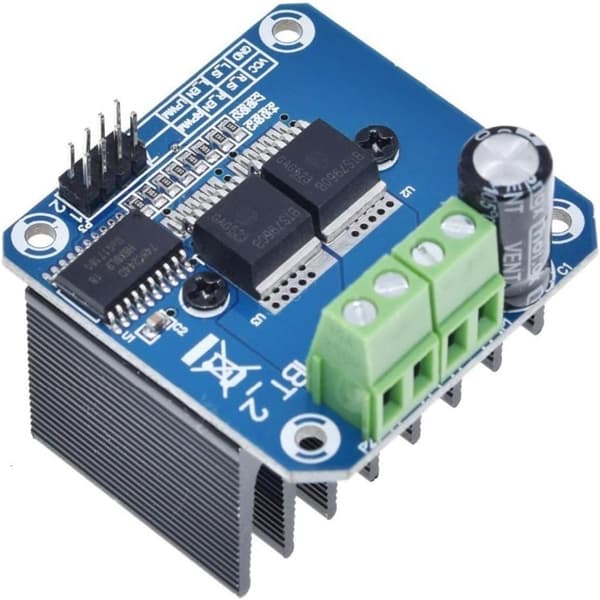

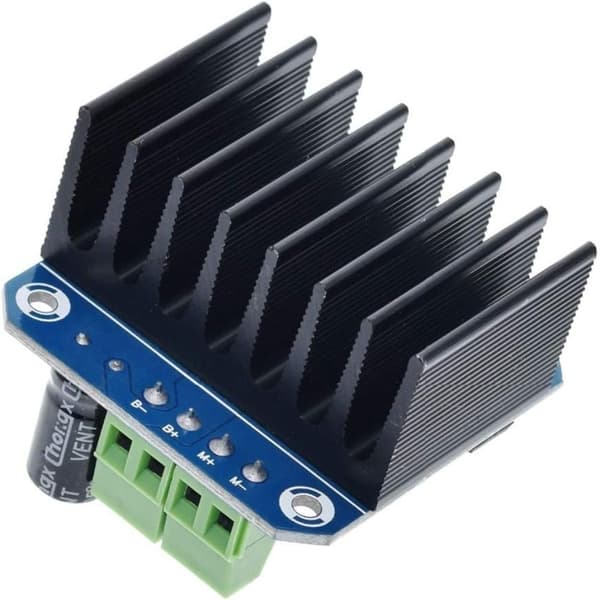

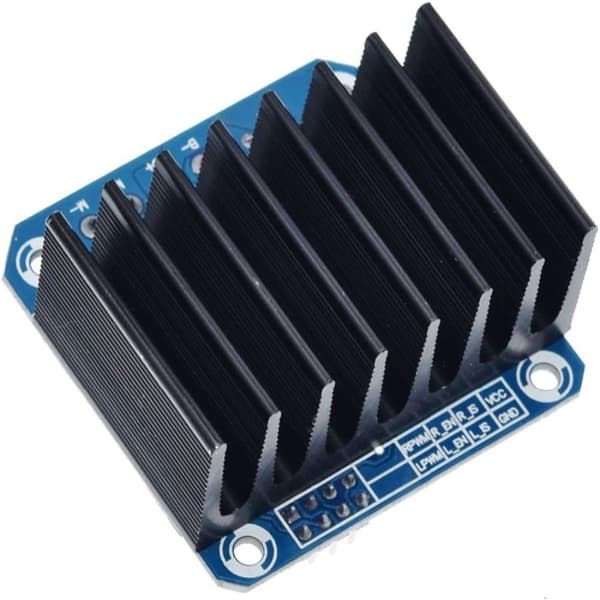

1 stk 1BTS7960 motordrivermodul
