Denne modulen er en isolert USB-TTL. Grensesnittet som brukes er det vanlige TYPE-C-grensesnittet. Sett inn TYPE-C-datakabelen for å koble til datamaskinen. Signalprøvetakingen er en dedikert signalisolasjonsbrikke, som gjør utgangen mer stabil. Strømindikatoren og fuktighetsmodulen er tydeligere.
USB-strømforsyning: USB 5V, TYPE-C-grensesnitt
TTL-terminal strømforsyning: 3.3V, med strømindikator
TTL-endesignalnivå: 3.3V (TTL-enden støtter bare 3.3V strømforsyning og 3.3V TTL-signal, ikke 5V!)
Kommunikasjonsprotokoll: rent maskinvareutstyr, ikke begrenset av protokoll
Baudhastighet: opptil 25600bps
Isolasjonsnivå: strøm- og signalisolasjon, isolasjonsspenning AC300oVrms, statisk 8KV
Temperaturområde: -40-80
Støttesystem: støtter hot swap, støtter win98//2000/2003/2008/XP/WIN7/WIN8/WIN10/VISTA/-
LINUX/ OSX-system, USB-grensesnittet er hot-swappable
Produktstørrelse: 23mm x 23mm x 7mm
Grensesnitt
3.3V: 3.3V utgang positiv
RX: UART seriell portinngang
TX: UART seriell portutgang
GND: negativ pol av strømutgang
TYPE-C: USB-grensesnitt til datamaskin
Merk:
3.3V-pinnen på TTL-enden er ikke utgangsspenningen til modulen. Denne pinnen må forsyne modulen med strøm. Det er en strømindikatorlampe. Strømindikatoren må være på for å fungere.
Farge: Svart
Materiale: PCB+elektroniske komponenter

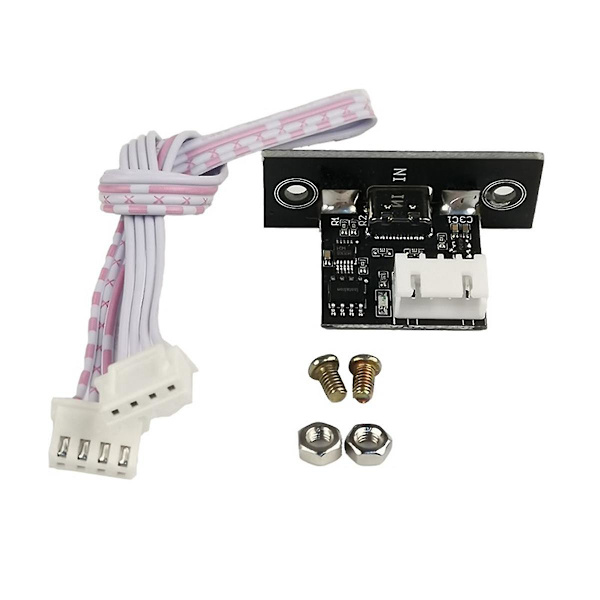

Pakkeinnhold:
1 x USB til TTL-modul med adapterkort
1 x 4P-kabel
2 x skruer (M3 x 5)
2 x M3 muttere
(Kabler/skruer/muttere er alle tilfeldig farget, godta ikke den angitte fargen)
Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
