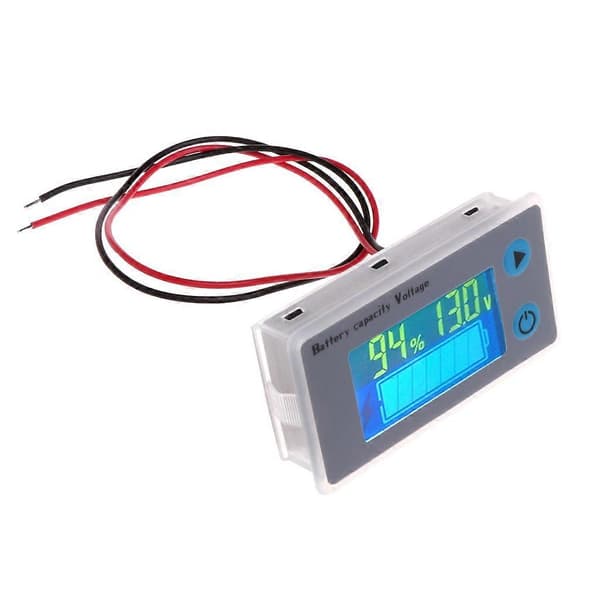

Dette produktet er et universelt instrument, farge LCD-skjerm, med lavt strømforbruk,

lang tid for bryter, kan vise batterispenningen, kan brukes i en rekke lysforhold.



Funksjoner:

1. Det patenterte produktet, nøytral emballasjeproduksjon, med enkel støvtett vanntett

overflate, med full beskyttelsesdeksel.

2. Farge flytende krystallmateriale, lett klar skjerm, viser den myke natten.

3. For å tilpasse batteritypen, egnet for bly-syre, litium-ion-batterier, litiumjern

fosfat, metallhydridbatteri.

4. For å vise prosentandelen av gjenværende batteristrøm, spenning, temperaturverdi.

5. 10~100V bred inngangsspenning, omvendt for beskyttelse.

6. Produktet kan gå i dvale etter 10 sekunder.

7. Den laveffekt røde markeringen blinker for å minne.

8. Installasjonen er enkel, med en spenne, uten skruer.

9. Den åpne programmeringsmodusen



Parameter:

Produktstørrelse: 61,5 mm * 33,5 mm * 13,5 mm

Installasjonsstørrelse: 58,5 mm * 28,5 mm

Skjermstørrelse: 36 mm * 19,5 mm

Arbeidsspenning: 10V-100V

Strømforbruk: 5-6mA (LED PÅ)

Spenningsnøyaktighet: 0,1 (Typisk), 0,5 (Maks)

Søvnstrøm: 6-12uA (20V)

Arbeidstemperatur: -10~55



Instruksjon:

1. PH2.0 terminalprodukter som støtter bruk av ledning, koblet til kretskortets overflate, bør plugges tilbake.

2. Ekstern NTC-temperatursensor, vennligst sett sensoren for å måle temperaturen på delene, ikke

klem sensoren (selektiv montering).

3. Rød linje til den positive terminalen, svart linje til den negative terminalen.

4. Etter at instrumentet er slått på, som viser prosentandelen av batteristrømmen, spenningsverdien,

og symbolene til analogt batteri.

5. Trykk på knappen for å slå av instrumentet. I lukket modus kan du vekke instrumentet ved å trykke på

hvilken som helst knapp.

6. Klikk på knappen, du kan bytte spenningsverdi og temperaturverdivisning.

7. Batterisymbolene på skjermgrensesnittet, fra høyre til venstre, er 7 skjermbokser som representerer

bassengstrøm fra lav til høy.

8. Spenningen på skjermgrensesnittet måles i sanntid, og spenningsverdien vises på

10-100V.

9. Prosentandelen på skjermgrensesnittet er prosentandelen av gjenværende batteristrøm

10. Når batteriet er koblet til laderen eller utladningen av høystrømsbelastningen, vil skjermen

parametere vil svinge

11. Den røde lynet blinker alarmen når batteriet er lavt

12. Hvis batterispesifikasjonen er spesiell, kan du gå inn i innstillingsmodus 3-- og tilbakestille de øvre og nedre grensene for

den målte batterispenningen.



Merknad:

Standardinnstillingen er egnet for bruk i 12V blybatterier.

Hvis du trenger å sette opp andre typer batterier, eller gå inn i innstillingsmodus og forsinke tidsbryterinnstillinger, vennligst kontakt oss, vi vil sende elektroniske engelske instruksjoner til deg.



Merk:

Tillat 1-3 mm feil på grunn av manuell måling. sørg for at du ikke har noe imot før du byr.

På grunn av forskjellen mellom forskjellige skjermer, kan det hende at bildet ikke gjenspeiler den faktiske fargen på varen. Takk skal du ha!



Pakken inkluderer:

1 stk Batterikapasitetsindikator Spenningsovervåker
