HDMI-enheter (enhver kilde/spiller, LCD, plasma osv.) har varierende resultater når du kobler til HDMI-repeaterenheter, avhengig av hvilket utstyr du bruker (en repeaterenhet er en switch/splitter/forlenger osv.). Sørg for å få bekreftelse fra produsenten av din kilde/spiller/LCD om at den spesifikke spilleren eller LCD-en kan kommunisere via en HDMI-repeater. Noen kildeenheter tillater kanskje ikke noen HDMI-enhet mellom seg selv og LCD-en og vil bare fungere via en direkte HDMI-kabel til LCD-en. Det motsatte er også mulig, der LCD-en trenger en direkte tilkobling til kilden/spilleren og ikke vil akseptere et regenerert signal fra en HDMI-repeaterenhet. Skjerm- eller kildeprodusenten kan bekrefte om produktet deres støtter de nødvendige funksjonene.

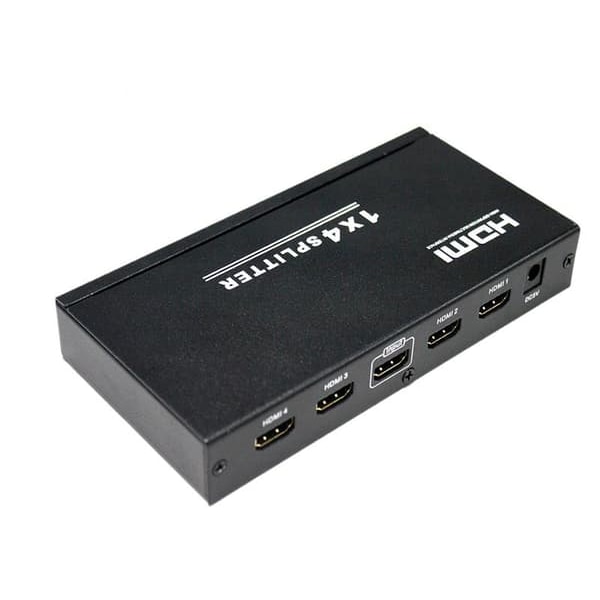

Denne splitteren har fire HDMI-utganger. Den distribuerer den enkelte HDMI-inngangen i fire identiske utganger. Disse fire utgangene er synkroniserte.




Spesifikasjoner:




- Deler HDMI-signalet til 4 HDMI-skjermer samtidig




- Hver port støtter HDMI- eller DVI-innganger




- 8dB mottakerutjevning for å kompensere for lange avstander HDMI-tap i kabelsignalet.




- 3dB driver pre-emphasis for å kompensere for PCB-tap.




- HDMI v1.3a og HDCP 1.2 protokollen kompatibel.




- Støtter Deep Color 36 bit og signal retiming.




- Støtter digital lydsplitting i HDMI, som LPCM / Dolby-AC3 / DTS 7.1 / DSD / Dolby TrueHD / Dolby Master Audio.




- Full-HD 1080p kaskadekoblet over 10 lag




- LED-indikering.




- Mål (LxBxH): 114.5mm x 62,5 mm x 26mm




- Dataoverføringshastighet: 2.25Gbps x 3




- DC 5V strømforsyning - inkludert i kjøpet




Når to eller flere splittere er kaskadekoblet, kan de brukes til å skape en større HDMI/HDTV-distribusjon. Seriekobling av disse splitterene gir langdistanseoverføring av HDMI-signaler på mer enn 15 meter med HDMI 26/24 AWG spesifikasjonskabel.




HDMI-kabler og utstyr SKAL aldri kobles til/fra mens utstyret ditt er slått på, siden HDMI-porten har lav spenning. Dette kan forårsake skade på utstyret hvis det kobles til slått på utstyr. Sekvensen nedenfor bør følges når du installerer nye kabler eller utstyr mellom kilde/spiller og LCD/Plasma.




Koblingsrekkefølge:




1.) Slå av alt utstyr (på vegguttaket).




2.) Koble til alle kabler, splittere, switcher, forlengere innenfor HDMI Distribution Network.




3.) Slå på alle splittere, switcher, extendere innenfor HDMI Distribution Network.




4.) Slå på alle LCD/Plasma- og sett til HDMI-inngang fra HDMI Distribution Network.




5.) Slå på kilder/spillere (Kilder forhandler HDCP Handshake via HDMI-nettverket skjermer som er satt til HDMI-inngang for å svare på håndtrykket)._qq
