HDMI-enheter (hvilken som helst kilde / spiller, LCD, plasma osv.) Har forskjellige resultater når du setter HDMI-repeaterenheter avhengig av utstyret du bruker (en repeaterenhet er en bryter / splitter / extender osv.). Se for å få bekreftelse fra produsenten av kilden / spilleren / LCD-en din om at den spesifikke spilleren eller LCD-skjermen kan kommunisere via en HDMI-repeater. Noen kildeenheter tillater kanskje ikke noen HDMI-enheter mellom seg og LCD, og fungerer bare via en direkte HDMI til LCD-kabel. Det motsatte er også mulig der LCD-skjermen trenger en direkte forbindelse til kilden / spilleren og ikke aksepterer et regenerert signal fra en HDMI-repeaterenhet. Monitoren eller kildeprodusenten kan bekrefte om produktet deres støtter de nødvendige funksjonene.

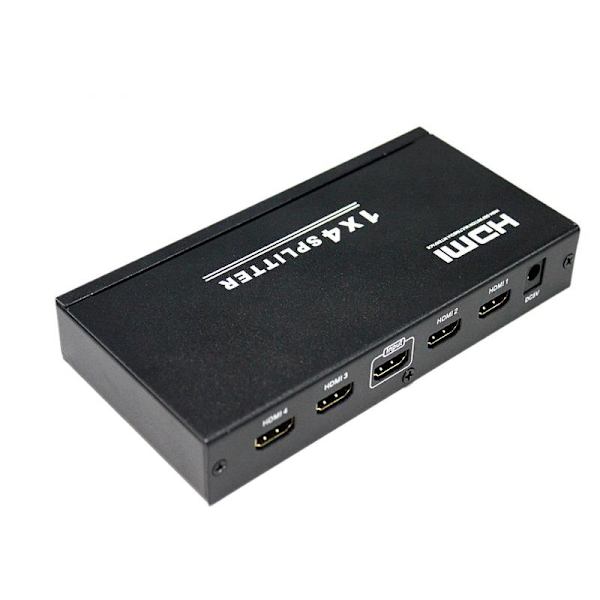

Denne splitteren er en fire HDMI-utganger. Den distribuerer den eneste HDMI-inngangen til fire identiske utganger. Disse fire utgangene er synkroniserte.



spesifikasjoner:



- Deler HDMI-signalet inn i 4 HDMI-skjermer samtidig



- Hver port støtter HDMI- eller DVI-innganger



- 8dB-mottaker nivellering for å kompensere for HDMI-tapssignal for lang avstand.



- 3dB driver forhåndsvekt for å kompensere for PCB-tap.



- HDMI v1.3a og HDCP 1.2-protokollkompatibel.



- Støtte Deep Color 36 bit og signal retiming.



- Støtt digital lydinndeling i HDMI, for eksempel LPCM / Dolby-AC3 / DTS 7.1 / DSD / Dolby TrueHD / Dolby Master Audio.



- Full-HD 1080p kaskade koblet over 10 lag



- LED indikasjon.



- Mål (LxBxH): 114,5 mm x 62,5 mm x 26 mm



- Dataoverføringshastighet: 2,25 Gbps x 3



- DC 5V strømforsyning - inkludert i kjøpet



Når to eller flere divisjoner er kaskader, kan de brukes til å opprette en større HDMI / HDTV-distribusjon. Seriell kobling av disse splitterne gir overføring av HDMI-signaler over 15 meter med HDMI 26/24 AWG spesifikasjonskabel.



HDMI-kabler og -utstyr må ALDRI kobles / kobles fra mens utstyret ditt er slått på siden HDMI-porten har lavspenning! Kan forårsake skade på utstyret når det er tilkoblet når det er slått på. Sekvensen nedenfor bør følges når du installerer nye kabler eller utstyr mellom kilde / spiller og LCD / plasma.



Koblingsordning:



1.) Slå av alt utstyr (på veggkontakt).



2.) Koble til alle kabler, splittere, brytere, skjøteledere i HDMI Distribusjonsnettverket.



3.) På strømmen til alle splittere, brytere, forlengere i HDMI distribusjonsnettverk.



4.) Effekt på all LCD / Plasma og sett til HDMI-inngang fra HDMI Distribusjonsnettverk.



5.) Slå på Kilder / spillere (Kilder forhandler HDCP-håndtrykk via HDMI-nettverksskjermer satt til HDMI-inngang for å svare på håndtrykk).
