Beskrivelse
\nModul HC-05 master og slave to i en modul, datamaskin og adapter, PDA, sømløs tilkobling, brukt for GPS navigasjonssystem, vann og elektrisitet gassmåleravlesningssystem.
\nFunksjoner
\n- PCB Dimensjoner: 37.3mm (lengde) * 15.5mm (B).
\n- Inngangsspenning: 3.6V - 6V, 7V forby over.
\n- Strøm anti-revers, revers modul fungerer ikke.

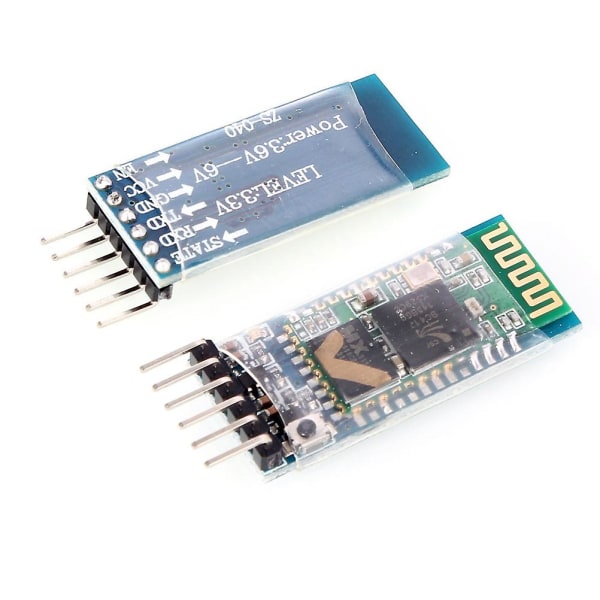

\nfører til 6 pin: EN / VCC / GND / RXD / TXD / STATE (status fører til foten, er ikke koblet til den lave utgangen, utgang høy etter tilkoblingen).
\n- Statusindikator, LED-blits betyr ingen tilkobling; LED sakte blits indikerer inn i AT-kommandomodus.
\n- Ombord 3.3V regulatorbrikke, inngangsspenningen DC 3.6V-6V; når den ikke er sammenkoblet, er strømmen omtrent 30mA (fordi LED-lys blinker, den nåværende tilstanden til endring); Etter at sammenkoblingen er vellykket, er strømmen omtrent 10mA.
\n- Nivågrensesnitt 3.3V, du kan direkte koble til en rekke mikrokontrollere (Arduino / 51 / AVR / PIC / ARM / MSP430, etc.), 5V mikrokontroller kan også kobles direkte til. Direkte koblet til mikrokontrollerens serielle port, du kan ikke gå gjennom MAX232-brikken!
\n- Det åpne området effektiv overføringsavstand på 10 meter, over 10 meter er mulig, men garanterer ikke kvaliteten på tilkoblingen.
\n- Etter at sammenkoblingen er vellykket, kan den brukes som et fulldupleks serielle grensesnitt. Du trenger ikke å vite noen av protokollene, men støtter bare 8 databiter, 1 stoppbit, ingen paritetskommunikasjonsformat. Dette er det vanligste kommunikasjonsformatet, støtter ikke annet format!
\n- Trykk på knappen for å gi modulen strømforsyning kan gå inn i AT-modus, angi parametere og spørre informasjon.
\n- Du kan bytte mellom master- og slavemodus via AT-kommandoer.
\n- Modulens standard baudrate er 9600, standard passnøkkel er 1234, standardnavnet for HC-05.

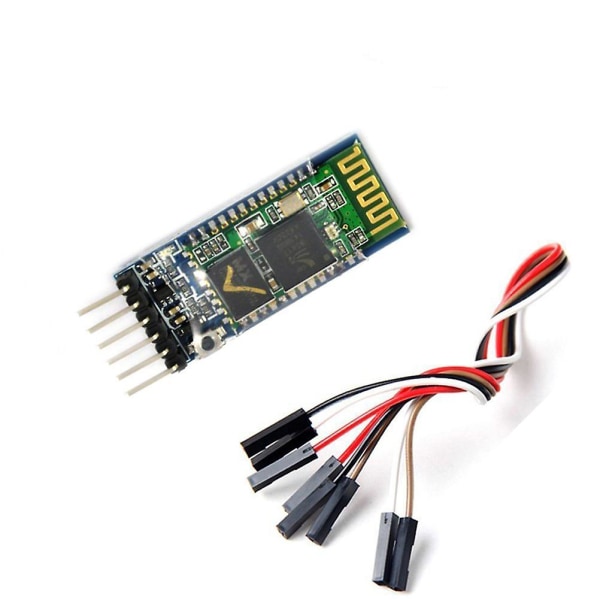

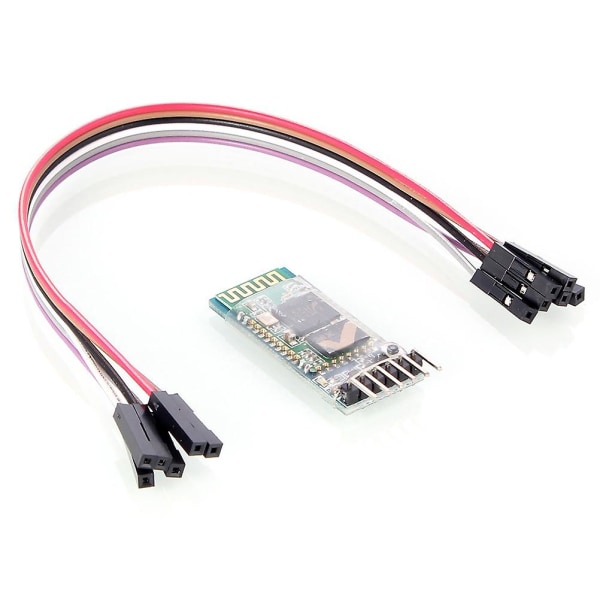

\n- Beskyttelse med gjennomsiktig krympestrømpe.Pakkeliste: 1 * modul,\r
\n6 * sett kabel
