Funksjoner:

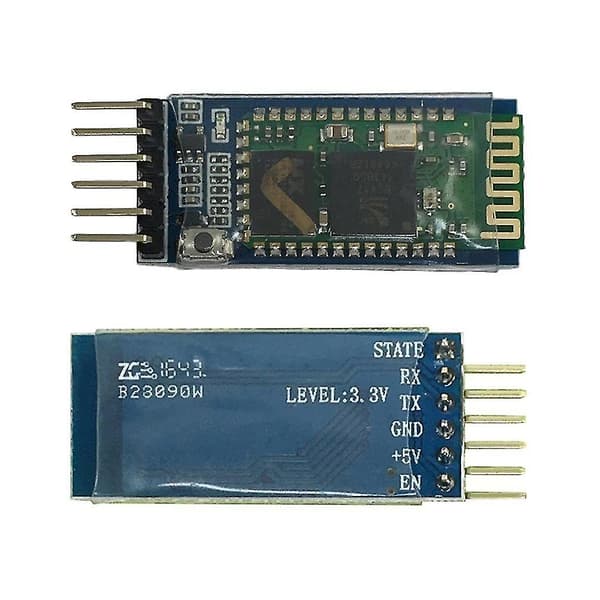

Med VCC, GND, TXD, RXD, nøkkelfot for Bluetooth.
LED indikerer Bluetooth-tilkoblingsstatus, hurtig blink indikerer uparet, sakte blink indikerer AT-modus, dobbel blink indikerer at maskinen er tilkoblet.
Bakplaninnstillinger LDO-inngangsspenning på 3,6-6V uparet strøm er omtrent 30mA, paret 10mA, inngangsspenning forbyr mer enn 7V absolutt forbud mot omvendt strøm
Grensesnittnivå 3.3V, kan kobles direkte til de forskjellige SCM (51, AVR, PIC, ARM, MSP430, etc.), 5V MCU kan også kobles direkte, uten at MAX232 ikke kan gå gjennom MAX232
Åpen til effektiv avstand på 10 meter, over 10 meter er også mulig, men ikke av dette kvaliteten på tilkoblingen av avstanden gjøre for å sikre.
Paret senere når full-dupleks seriell bruk, trenger ikke å vite noe om Bluetooth-protokollen, men støtter bare 8 databiter, 1 stoppbit, ingen paritetskommunikasjonsformat, som er det mest brukte kommunikasjonsformatet støtter ikke andre formater .
Beskrivelser:
Støtte for å etablere en Bluetooth-tilkobling gjennom AT-kommandoer setter overføringshastigheten, passord, innstilte parametere lagres etter.
Spesifikasjoner:
Inngangsspenning: 3,6-6V
Arbeidsstrøm: matcher for 30 mA, matcher kommunikasjonen for 10 mA
Utgangseffektklasse: Klasse 2
Størrelse: 43mm x 15mm
Farge: Blå
Pakken inkluderer:

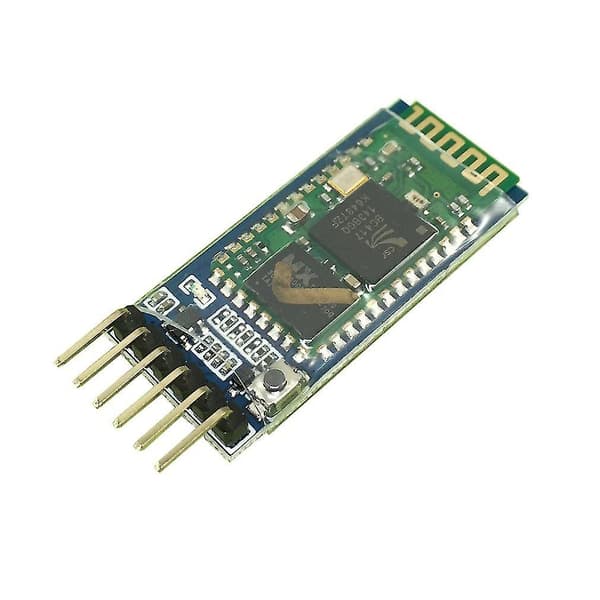

1 x HC-05 trådløs Bluetooth RF sender/mottakermodul
