Når PPS-pinnen på modulen er koblet til den røde LED-lampen, er den alltid på: den fungerer normalt, men den er ikke posisjonert Blinkende: posisjoneringen er vellykket

Baudrate, standard baudrate for modulen er 9600

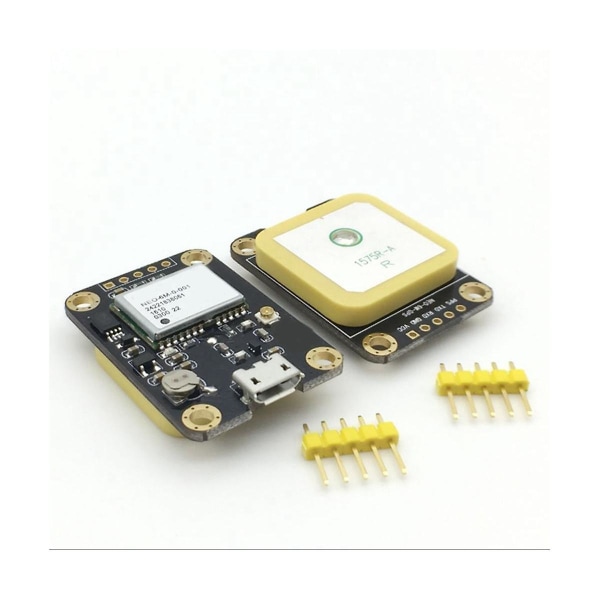

Modulen leveres med en keramisk antenne, og det er et IPEX-grensesnitt for å koble til andre aktive antenner

Modulen legger til en radiofrekvensforsterker-krets, som er gunstig for å øke hastigheten på søket etter satellitter

Modulen er kompatibel med 3.3V/5V-nivå, noe som er praktisk for å koble til ulike en-brikke mikrokontrollersystemer



Farge: Som vist

Materiale: pc+metall

1. Spenning

Innspenning: 3.3-5.5V

Strømforbruk

Normal modus: 50 mA

Strømsparingsmodus: 30mA

2. Temperatur

Arbeidstemperatur -40C til +85C

Lagringstemperatur -55C til +100C

3. Pinnebeskrivelse og elektrisk tilkobling

Modulpinne

VCC: strømforsyningsinngang 3.3-5.5V

GND: strømforsyningsjord

RXD: Modulens serielle portmottaks-pinne - koble til mikrokontrollerens serielle port TXD for å sende

TXD: Modulens serielle portsende-pinne - koble til en-brikke mikrokontrollerens serielle port RXD for å motta

PPS: klokkepulsutgangs-pinne



Pakkeinnhold:

1 x GPS-modul



Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
