Produktbeskrivelse

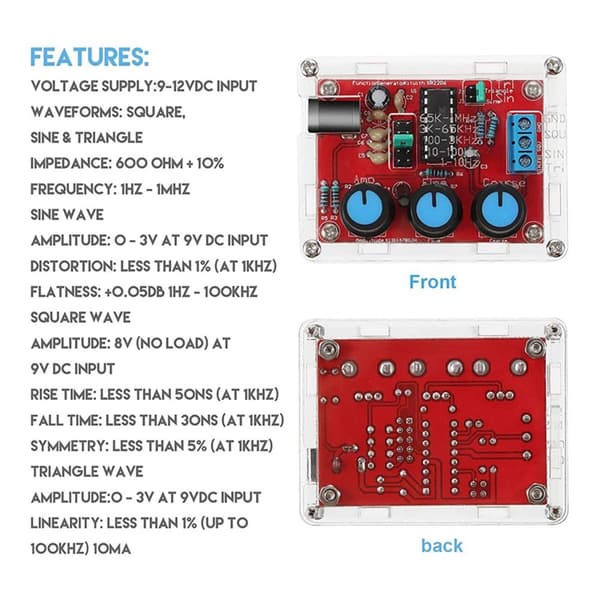

Impedans: 600 Ohm + 10 %
TREKANTBØLGE
Spenningsforsyning: 9-12V DC-inngang
Bølgeformer: Firkant, sinus og trekant
Stigetid: mindre enn 50 ns (ved 1 kHz)
Flathet: +0,05dB 1Hz - 100kHz
Amplitude: 0 - 3V ved 9V DC-inngang
Amplitude: 0 - 3V ved 9V DC-inngang
Frekvens: 1Hz - 1MHz
Forvrengning: Mindre enn 1 % (ved 1 kHz)
Falltid: Mindre enn 30ns (ved 1kHz)
Størrelse: 62*45*2,4mm
Symmetri: Mindre enn 5 % (ved 1 kHz)
FIRKANTBØLGE
Amplitude: 8V (ingen belastning) ved 9V DC-inngang
SINUSBØLGE
TREKANTBØLGE
1. Amplitude: 0 - 3V ved 9V DC-inngang
2.Linearitet: Mindre enn 1 % (opptil 100kHz) 10mA

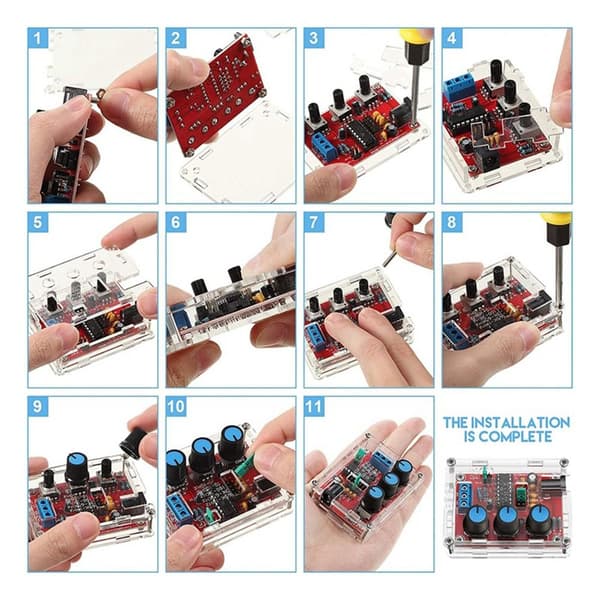

3.Ved hensyn til sveiseinstallasjon, følg disse trinnene:
1). Komponentene sveiser frontplaten, fra lave til høye prinsipper, nemlig de første lave sveisekomponentene, som kondensator, motstand, diode, etc.
2). Sveising IC-kontakt, rekkeklemmer, til slutt strømuttak, justerbart potensiometer.
3). Baksiden med en diagonal skjæretang for å kutte korte pinnene så langt som mulig
4. Feilsøkingstrinn:
1). Etter fullføring av sveising på IC, XR2206, vær oppmerksom på retningen til IC, sett inn den kan skade brikken!
2). sjekk IC om mot, for eksempel anti vennligst rettidig korreksjon.
3). Sett inn strømforsyningen, strømforsyning for 5,5 * 2,1 port, innsiden utsiden er negativ polaritet. For 9-12 V strømforsyningsspenning. Bølgeformen er kanskje ikke stabil i mer enn 12 v
5. Bruk trinnet:
1). J1 jumper cap plug in, SIN/TRI blå terminaler gir ut sinusbølge (merk J1, J2 kan bare sette inn en av)
2). J2 jumper cap plug in, SIN/TRI blå terminaler gir ut trekantet bølge (merk at J1, J2 kan bare sette inn en av)
3). SQU blå terminaler utgangspuls
4). AMP : Justering av sinusbølge, triangelbølgeamplitude
5). FINE : Frekvens finjustering
6). Grov : Frekvens av grovjustering
Pakke inkludert:

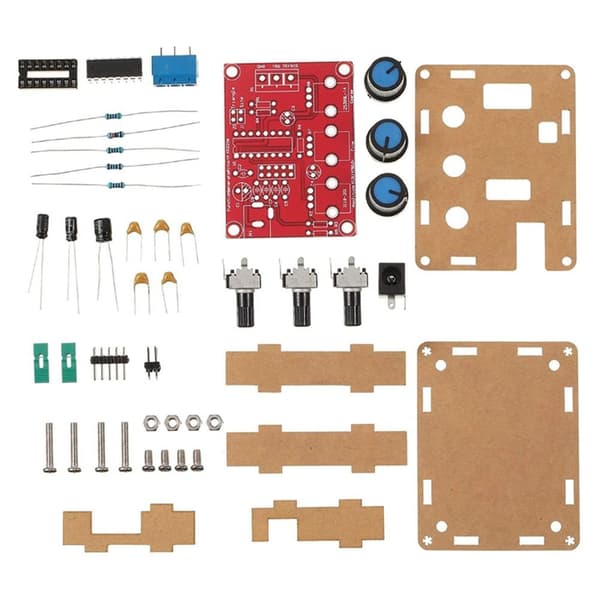

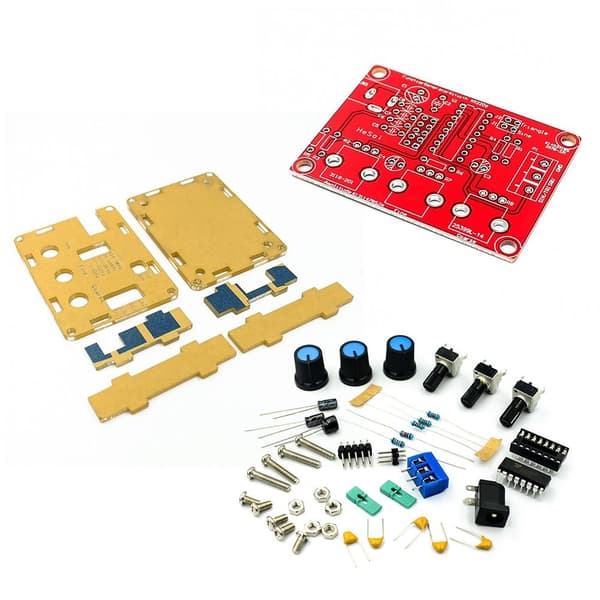

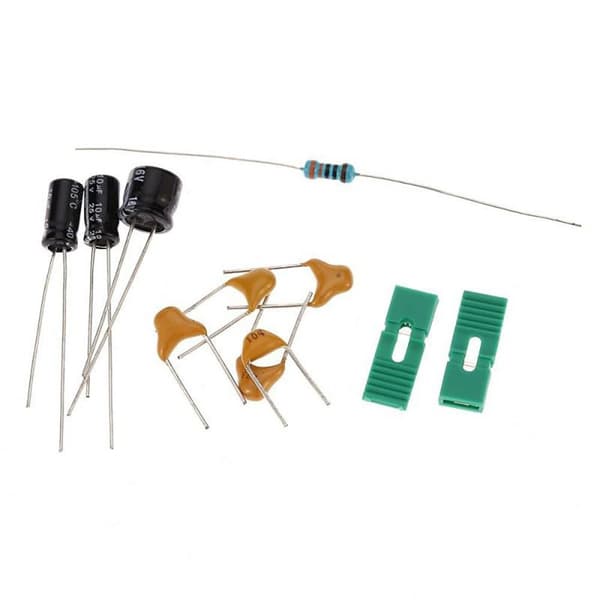

1x signalgenerator DIY-sett (ikke montert)
Merk:
1. Vennligst tillat 0-1 cm feil på grunn av manuell måling. Pass på at du ikke har noe imot før du byr.
2.Fargene kan ha forskjellige forskjeller, vennligst forstå."
Mønster
Not assembled
Størrelse
Not assembled
Artikkel nr.
d8506c5b-fe42-4e99-a916-86fe9db4904c
