Funksjoner:
Dette er den nyeste revisjonen av vår FTDI BASIC. Den bruker nå en SMD 6-pins header på undersiden, noe som gjør den mindre og mer kompakt. Funksjonaliteten har forblitt den samme.

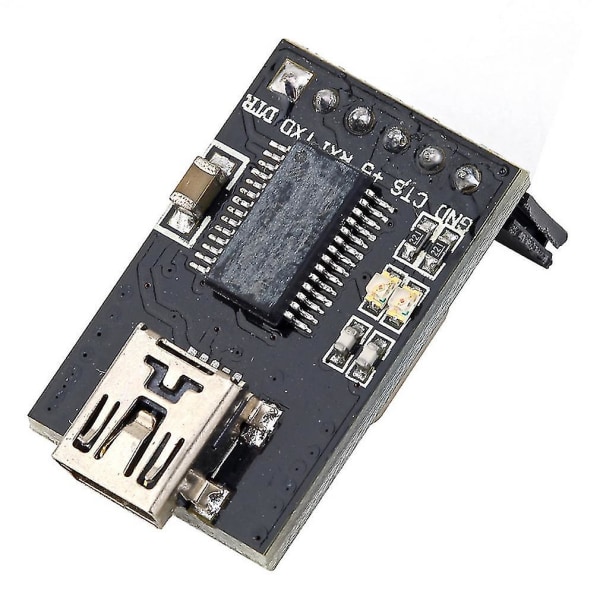

Dette er et grunnleggende breakout-kort for FTDI FT232RL USB til seriell IC. Pinout-en på dette kortet samsvarer med FTDI-kabelen for å fungere for Arduino og klonet for 5V Arduino-kort. Den kan også brukes til generelle serielle applikasjoner. Den største forskjellen med dette kortet er at det fører ut DTR-pinnen i motsetning til RTS-pinnen på FTDI-kabelen. DTR-pinnen lar et Arduino-mål automatisk tilbakestilles når en ny skisse lastes ned. Dette er en veldig fin funksjon å ha og lar en skisse lastes ned uten å måtte trykke på tilbakestillingsknappen. Dette kortet vil automatisk tilbakestille ethvert Arduino-kort som har tilbakestillings-pinnen ført ut til en 6-pins kontakt.
Pinene merket BLK og GRN tilsvarer de fargede ledningene på FTDI-kabelen. Den svarte ledningen på FTDI-kabelen er GND, grønn er CTS. Bruk disse BLK og GRN-pinnene for å justere FTDI-grunnkortet med Arduino-målet.
Dette kortet har TX og RX-LEDer som gjør det litt bedre å bruke enn FTDI-kabelen. Du kan faktisk se seriell trafikk på LEDene for å bekrefte om kortet fungerer.
Dette kortet ble designet for å redusere kostnadene for Arduino-utvikling og øke brukervennligheten (auto-reset-funksjonen er råkul
). For våre Arduino Pro-kort og For LilyPads bruker denne typen kontakt.

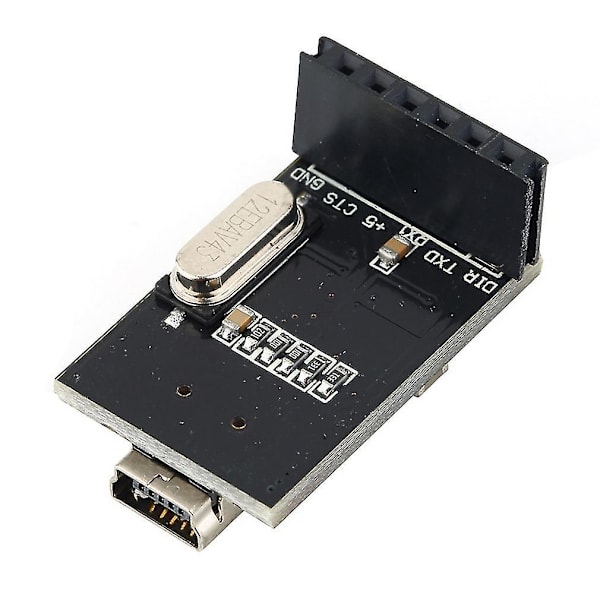

En av de fine funksjonene til dette kortet er en jumper på baksiden av kortet som lar kortet konfigureres til enten 3,3V eller 5V (både strømforsyning og IO-nivå). Dette kortet leveres standard til 5V, men du kan kutte den standard spor og legge til en loddejumper hvis du trenger å bytte til 3,3V.
Pakken inkluderer:

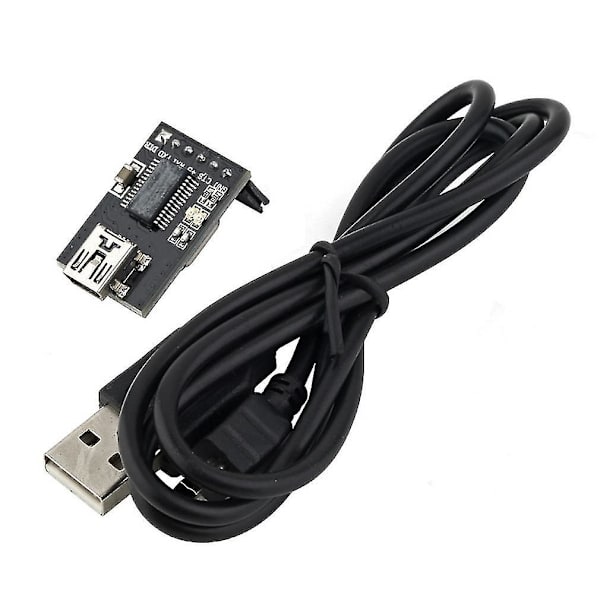

1 x USB-TTL 6 PIN 5V modul
