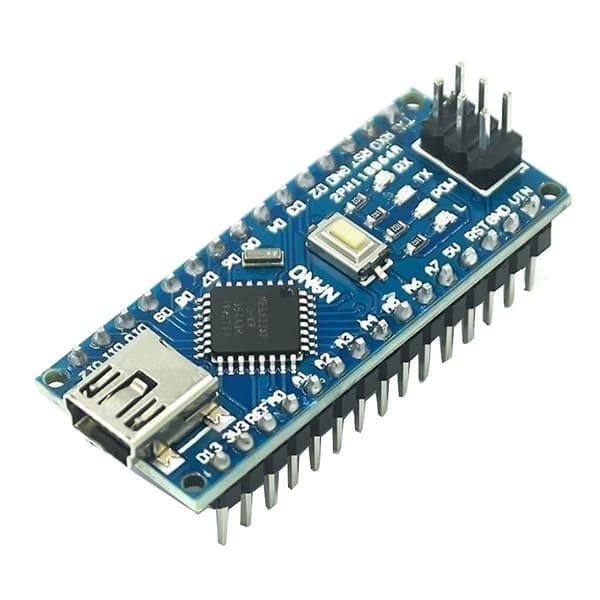

CH340 USB-driver, atmega328P hoved IC, bootload er skrevet til kortet. CH340G erstatter FT232RL 8 analoge innganger: A0~A7 14 digitale inngangs-/utgangsporter: TX, RX, D2~D13 6 PWM-porter: D3, D5, D6, D9, D10, D11 1 par TTL-nivå serielle transceiver-porter RX/TX Bruker / AU Det er installert bootloader i den Støtter USB-nedlasting og for ekstern 5~12V DC strømforsyning Støtter strømforsyning med 9V batteri Støtter ISP-nedlasting Atmega328P-AU og Atmega328P- Chip har samme funksjon

Merk: Denne modellen bruker CH340C seriell port chip, LGT8F328P ekstern 16M krystalloscillator versjon! ! !

Vær oppmerksom på at driverbrikken må installeres, WIN10 eller nyere kommer med sin egen driver! ! !

På bakgrunn av å sikre at ytelsen til NANO og hovedkontrollbrikken ATMEGA328P-AU forblir uendret, erstattet vi USB-brikken for å forbedre nedlastingshastigheten og øke stabiliteten i win7 og win8.



Instruksjoner:

1. Last ned IDE

Nedlastingsadresse: http: //no.cc/en/Main/Software (kopier og åpne)

2. Last ned USB-chipdriver

Nedlastingsadresse: http: //.wch-ic.com/download/list.asp?id=126

3. Koble til NANO-utviklingskortet, og driveren vil installeres automatisk.

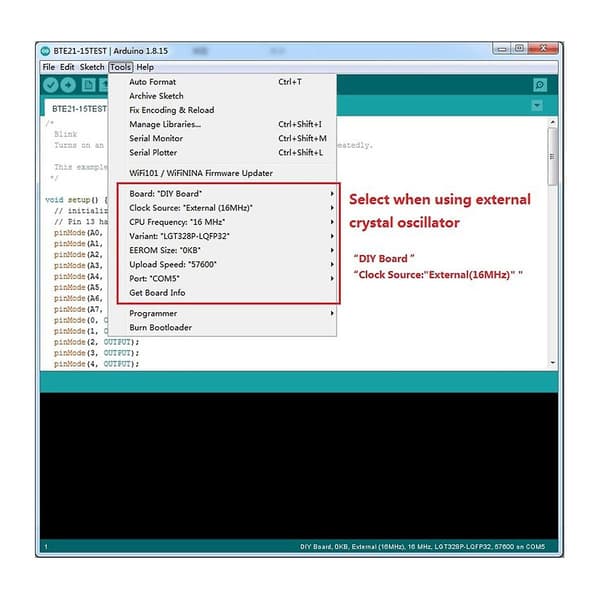

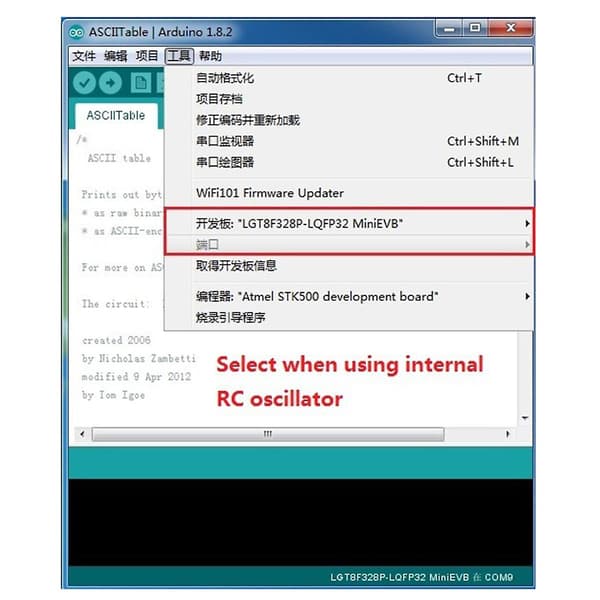

4. Velg kortet NANO i die

5. Velg COM-porten. Du kan sjekke dette i Min datamaskin. Porten på for utviklingskortet ditt akkurat nå

6. Det er best å velge det innebygde rutineprogrammet først og brenne det inn i det.

ATMEGA328P CH340G forbedret elektronisk byggekloss interaktive mediekomponenter uten sveising

På grunn av forskjellige partier kan utseendet, fargen de trykte ordene på produktet være forskjellige, noe som ikke påvirker bruken.

Materiale: PCB

farge: Blå

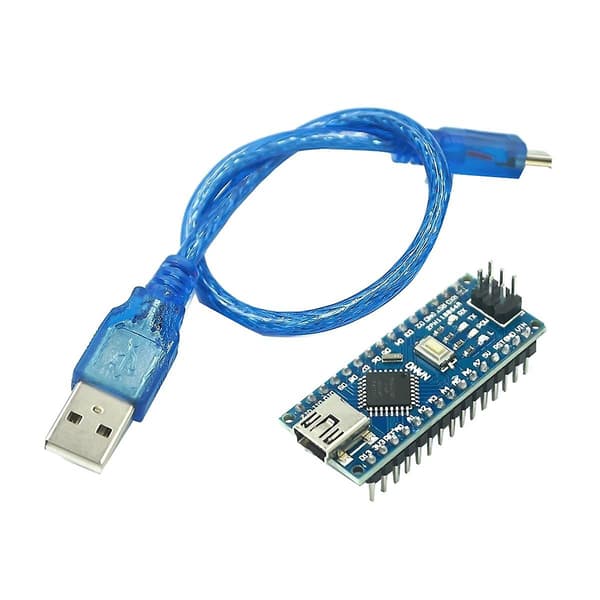

Pakkeinnhold:

1 x Utviklingskort (Sveiset)

1 x USB-kabel



Bare innholdet i pakken ovenfor, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Målefeilen er +/- 1-3 cm.
