Utviklingskortfunksjoner: Hovedbrikke BL808 RISC-V 480Mhz+NPU BLAI-100.
Innebygd USB til UART debugger (ett-klikks brenning kan realiseres uten å trykke) Innebygd skjermbase Innebygd MIPI-kamera Støtte for 2.4G WIFI/BT/Innebygd 1 analog mikrofon, 1 LED, 1 TF-kort holder.
Leder en USB OTG til USB Type-C grensesnitt. Ulike produksjonspartier kan ha forskjellig utseende og farge, noe som ikke vil påvirke bruken. Kjernebrettfunksjoner:1.

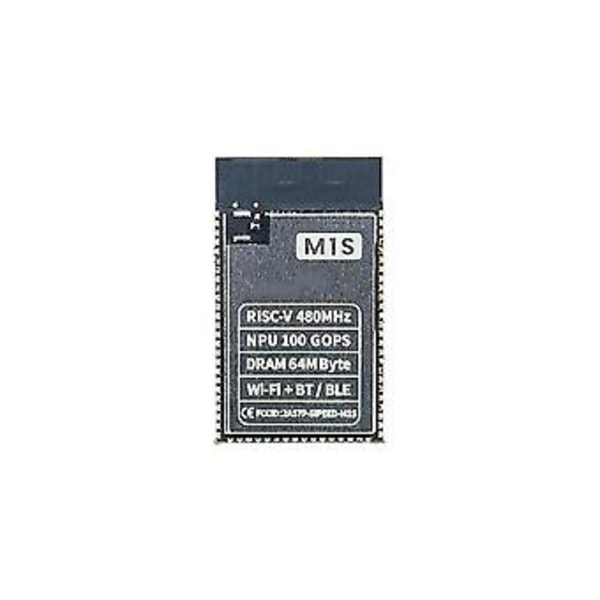

Hovedbrikke BL808 RV64 480MHz+RV32 320MHz+NPU BLAI 100GOPS2.
Innebygd SPI FLASH (standard 16MByte)3.
Støtte for 2.4G WIFI/BT/4.
Støtte for IPEX første generasjons antenne sokkel og PCB-kort antenne5.

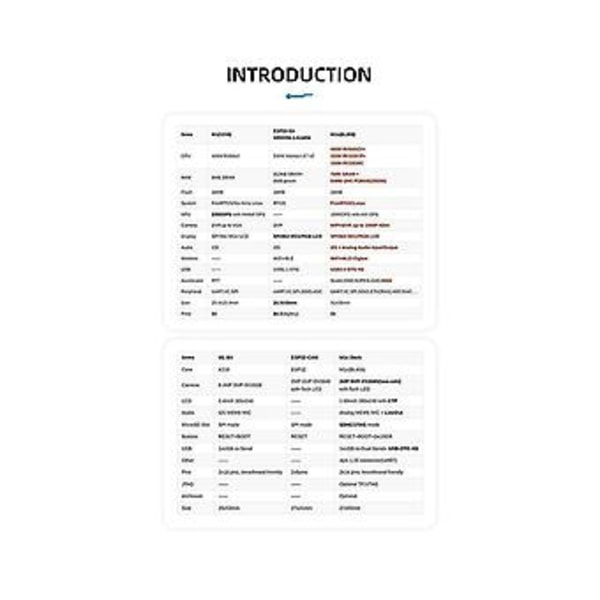

Stempelhull leder ut alle IOColor: SvartMateriale: PCB+MetallParametere:Kjernebrett:Elementer:(BL808)CPU:480M RV64GCV+ 320M RV32GCP+ 160M RV32EMCRAM:768K SRAM+64MB UHS PSRAM(2000M)Flash:16MBSystem:FreeRTOS / LinuxNPU:100GOPS med OPScamera:MIPI+DVP,opp til 1080P H264Display:SPI/8bit MCU/RGB LCDAudio:I2S+ Analog Audio Input/outputWireless:WIFI + + ZigbeeUSB:USB2.0

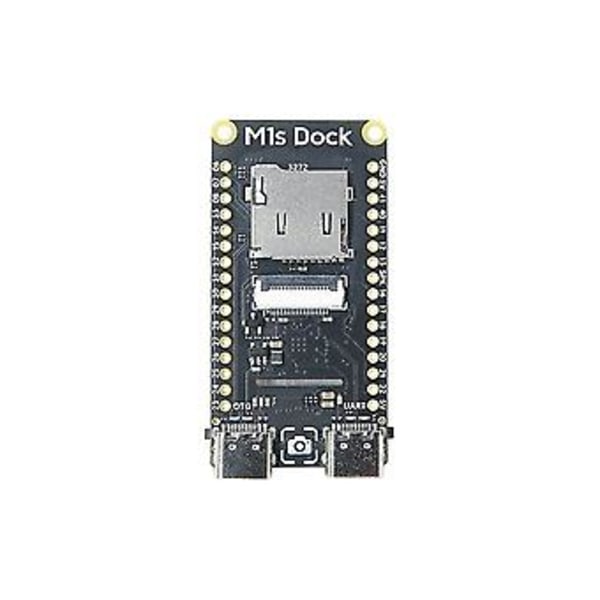

OTG Accelerator: Scaler,OSD,MJPED,G2D,H264Penpheral:UART, SPI, IIC, SDIO ETH(RMII), /DACSize:31 x 18 mmUtviklingsbaseplate:Elementer:M1s DockCore:M1s(BL808)Kamera: MIPI OV2685(tosidig) med flash LEDLCD:1.68
tommer 280x240 med CTPAudio:Analog MEMS MIC + LineOutMicrosd slot: SDHC/JTAG modusKnapper:Reset++ x 2USB:USB til Dual Serial x 1+USB OTG Annet: 4P x 1.25mm kontakt (seriell port)pinner: 2 x 16 Pinner for bread boardJTAG: støtte for TF2JTAGEnclosure: støtteStørrelse:27 x 55 mmPakkeinnhold:1 x M1S DOCK utviklingskort1 x M1S kjernebrett1 x kamera2 x RadnålKun ovennevnte pakkeinnhold, andre er ikke inkludert.Merk:
Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen.
Målefeilen er +/- 1-3cm.
