Funksjoner:

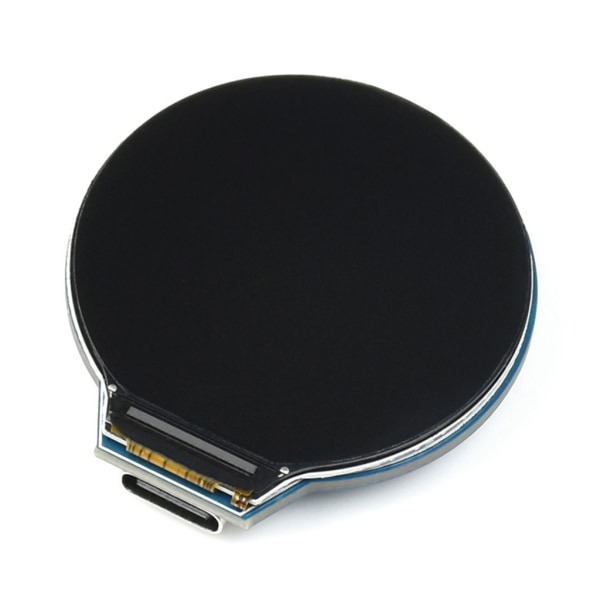

RP2404 1,28-tommers rund LCD-skjermmodul er et utviklingskort for mikrokontroller med høy ytelse.
Innebygd GC9A01-driverbrikke, SPI-grensesnittkommunikasjon.
240x240 oppløsning, 65K farger, kan tydelig vise fargebilder.
Bruk SPI-kontroll, vil ikke oppta for mye grensesnittpin-ressurser, den kan få tilgang til hovedkontrollkort for RaspberryPi/Arduino/STM32.
Gi en komplett støtteinformasjonsmanual (for RaspberryPi /for Arduino / STM32 og andre eksempelprogrammer).
Spesifikasjoner:
Diameter: Ca. 4 cm/1,57 tommer
Kabellengde: Ca. 20 cm/7,87"
Produktnavn: 1,28" 240x240 LCD-skjerm
Oppløsning: 240x240
Kontrollbrikke: GC9A01
Grensesnitt: 4-leder SPI
Skjermstørrelse: Φ32,4 mm
Skjermpanel: IPS
Pixel Pitch: 0,135 x 0,135 mm
Arbeidsspenning: 3,3V/5V
Andre parametere:
Dual-core Arm Cortex M0+ prosessor, fleksibel klokke som kjører opp til 133 MHz
264KB med statisk tilfeldig tilgangsminne og 2MB med innebygd flashminne
USBC-kontakt, holder den oppdatert, enklere å bruke
Alle GPIO-er (totalt 30, men noen pinner har blitt koblet til den interne bu-kretsen, så vær oppmerksom ved multipleksing. Vennligst se detaljene) ledes ut av 1,27-pitch samleskinne.
USB1.1 med enhets- og vertsstøtte
Søvn med lavt strømforbruk og hvilemodus
Dra-og-slipp-programmering ved hjelp av masselagring over USB-port
2xSPI, 2x I2C, 2x UART, 4x 12-bits ADC, 16x kontrollerbare PWM-kanaler
Nøyaktig klokke og timer på brikken
Temperatur sensor
Akselererte flyttallsbiblioteker på brikken
8x programmerbare I/O-tilstandsmaskiner for tilpasset periferstøtte
Det innebygde grensesnittet for lading og utlading av litiumbatteri er fordelaktig for RP2040-LCD-1.28 som skal brukes i enkelte mobile scener.
Merk:
Vennligst tillat 0-1 cm feil på grunn av manuell måling. sørg for at du ikke har noe imot før du bestiller.
På grunn av forskjellen mellom forskjellige skjermer kan det hende at bildet ikke gjenspeiler den faktiske fargen på varen.
Pakken inkluderer:
1 x 1,28-tommers LCD-modul
1x PH2.0 8pin tilkoblingskabel
