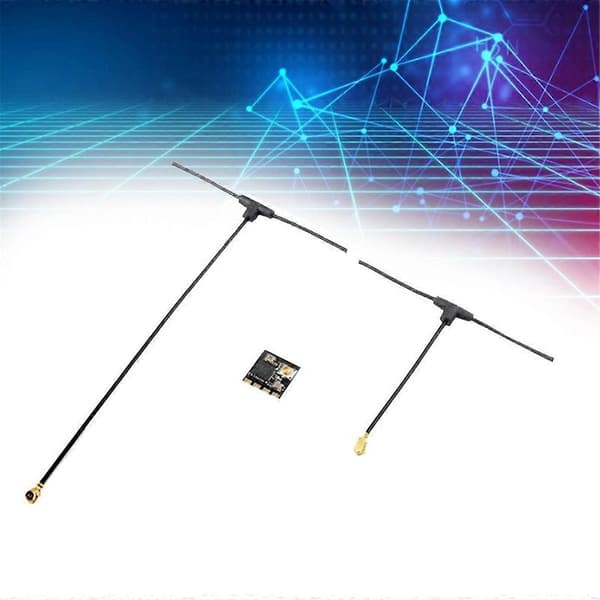

Bindingsprosedyre: 1. Gi strøm til EP1 rx, vent til LED-en på RX-en er slått av, slå umiddelbart av strømmen, og gjenta deretter trinnene ovenfor. Når RX-en slås på for tredje gang, vil LED-lyset begynne å blinke dobbelt, noe som betyr at RX-en går inn i bindingsmodus 2. Sett inn ES24TX-modulen eller annen DIY 2.4G ELRS TX til radiosender, og velg Ekstern RF-modus til CRSF-protokoll, så kan du finne ELRS-menyen fra radiosystemene (må kopiere ELRS.LUA-filen til SD-kortverktøyene først), gå inn i ELRS og trykk [Bind], LED-en på RX-modulen vil bli solid hvis bindingen er vellykket. 3. Mottaker LED-status betydninger: EP1 RX: LED solid betyr vellykket binding eller tilkobling etablert; LED dobbeltblink betyr i bindingsmodus; LED blinker sakte betyr ingen signaltilkobling fra TX-modulen; LED blinker raskt betyr i WIFI-hotspot-modus, du kan koble til WIFI-en til RX-en og oppgradere fastvaren til RX-en via besøk 10.0.0.1 (passord: expresslrs) EP1_RX Type: ISM ESP8285 MCU SX1280IMLTRT RF-modul Omnidireksjonell antenne Frekvensområde: 2400 MHz til 2500 MHz Maksimal mottaksfrekvens: 500Hz Minimum mottaksfrekvens: 25Hz Arbeidsspenning: 5v Vekt: 0,42 gram (uten antenne) Dimensjon: 10mm x 10mm x 6mm Toppforsterkning: 2,23dB Materiale: PCB farge: svart Pakkeinnhold: 1 x Mottaker Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert. Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
