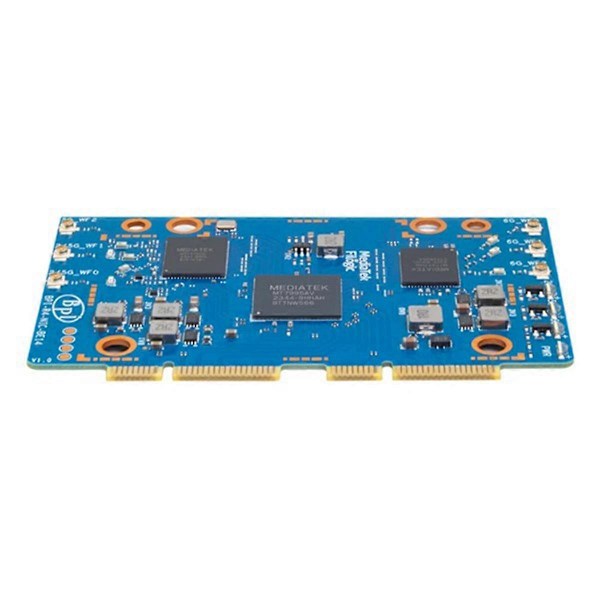

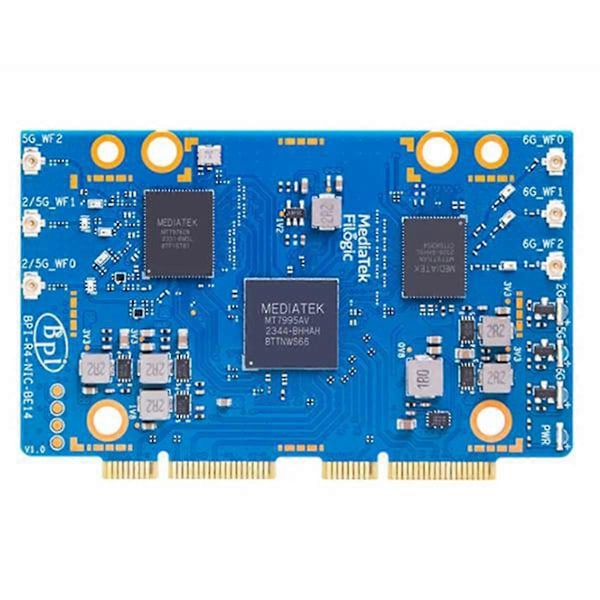

-R4-NIC-BE14 er en 51x82mm WiFi7-modul med MT7995AV som støtter Wi-Fi7-teknologi og har IEEE802.11a/b/g/ac/ax/be-kompatibilitet, 2,4 GHz 2x2, 5 GHz 3x3 3ss og 6 GHz 3x3 3ss BE13500 Wi-Fi-subsystem. MT7995AV tilbyr funksjonsrik trådløs tilkobling med høye standarder og leverer pålitelig, kostnadseffektiv gjennomstrømning fra en utvidet avstand.
De optimaliserte Wi-Fi-basebåndalgoritmene gir suveren ytelse. Den intelligente designen bruker en svært effektiv avlastningsmotor og maskinvareakseleratorer for databehandling, som fullstendig avlaster Wi-Fi-oppgaven til vertsprosessoren. MT7995AV er designet for å støtte standardbaserte funksjoner innen sikkerhet, tjenestekvalitet og forskrifter, og gir sluttbrukere den beste ytelsen til enhver tid og under alle omstendigheter.

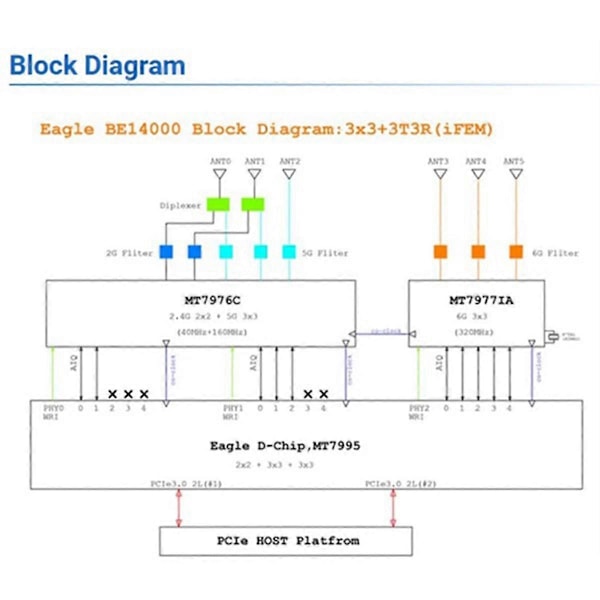

MT7995AV brikkesett
32-bit RISC-V MCU for Wi-Fi-protokoller og Wi-Fi-avlastning
Innebygd og ROM

UART-grensesnitt med maskinvareflytkontroll
2 PCIe 3.0 Grensesnitt, 2-
WLAN: IEEE 802.11 a/b/g/ac/ax/be-kompatibel
-Band Triple Concurrent (TBTC)
PHY-hastighet: opptil 13700 Mbps/9500 Mbps
-MIMO TX og RX
-OFDMA TX og RX
STBC, LDPC, TX beamformer og RX beamformee
modus, blandet modus og eldre modus
Sikkerhet: WFA WPA, WPA2, WPA3 personal, WPS2.0
: WFA WMM og WMM-PS
Hvordan bruke
Du kan sette inn -R4-NIC i CN12 og CN14 nederst på -R4-Main, og deretter feste den med to M2-skruer.
-R4-NIC-modulen krever 12V strømforsyning, så strømforsyningen på -R4-Main må slås på før du slår på (SW4 er satt til "ON"-posisjon, og 12V LED-en vil lyse når den slås på)
Tips: 12V strømforsyningen vil bli levert til -R4-NIC gjennom PIN6/28/48 på miniPCI-kontakten. Når du kobler til andre moduler, må du sørge for å slå av SW4 hvis du ikke bekrefter om modulen tåler 12V.
Merk: Fabrikkmerkelappene på kortet er litt forskjellige fra de på bildet ovenfor. Antennefargen sendes tilfeldig, ikke godta den spesifiserte fargen som ikke påvirker bruken
Farge: Blå og svart
Materiale: plast

Pakkeinnhold:
1 x -R4-NIC-BE14 Utviklingskort
6 x Antenne

Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Målingen tillatt feil er +/- 1-3 cm.
