\nFunksjoner:
\nhelt ny og høy kvalitet
\nMed forbeholdte BOOT- og RESET-knapper kan brukere oppdatere fastvaren via DFU-modus via USB.
\nLagt til for beskyttelseskrets på termistoren forhindrer at hovedkontrollbrikken brenner forårsaket av lekkasjestrøm fra varmestaven.
\nBrukeren kan velge termistorens pull-up-motstandsverdier gjennom jumper-ledning, for å støtte PT1000 (2,2K pull-up-motstander), noe som gjør det praktisk for DIY.
\nKoble USB med en jumperhette for å få den slått på, noe som effektivt isolerer hovedkontrollkortets DC-DC fra USB 5V.
\nReservert I2C-grensesnitt tillater deteksjon av filamentbrudd og tilstopping, og støtter andre DIY-funksjoner.
\nLagt til anti-flyback-dioder på varmestav- og vifteportene beskytter effektivt MOS-røret mot å bli brent på grunn av revers spenning.
\nAnti-revers tilkobling for beskyttelse på strøminterface forhindrer brukere i å brenne hovedkortet når de feilaktig kobler til revers strømledning under DIY.
\n
\nSpesifikasjoner:

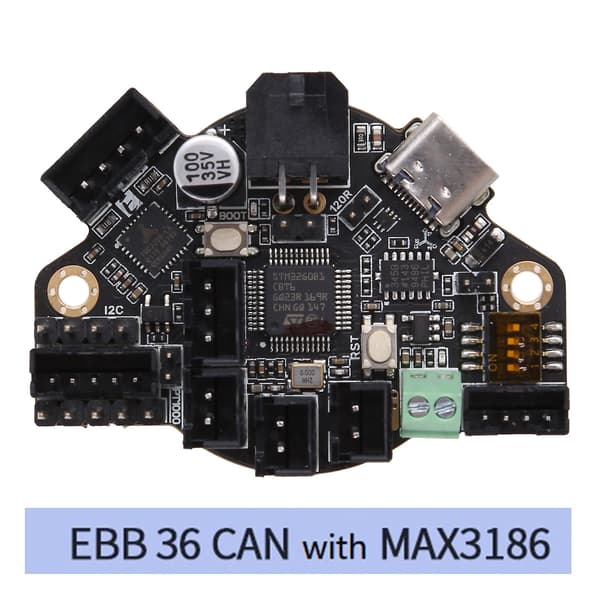

\nType: med 31865, uten 31865 (valgfritt)
\nEkstern størrelse: 40x 40mm
\nInstallationsstørrelse: avstand 31x 31mm, M3 skruehullx 4
\nMikroprosessor: ARM Cortex-M0 STM32F072C8T6 48MHz
\nInngangsspenning: DC12V-DC24V 9A
\nLogisk spenning: for DC 3.3V
\nVarmegrensesnitt: Varmestav (E0), maks. utgangsstrøm: 5A
\nInnebygd sensor: ADXL345
\nViftegrensesnitt: To CNC-vifter (FAN0, FAN1)
\nMaksimum utgangsstrøm for viftegrensesnitt: 1A, for toppverdi 1.5A
\nUtvidelsesgrensesnitt: EndStop, I2C, Probe, RGB, PT100/PT1000, USB, CAN-grensesnitt
\nMotordrift: Onboard TMC2209
\nDriverarbeidsmodus: UART
\nSkrittmotorgrensesnitt: EM
\nTemperatursensorgrensesnitt (valgfritt): 1 kanal 100K NTC eller PT1000 (TH0), 1 kanal PT100/PT1000
\nUSB-kommunikasjonsgrensesnitt: USB-Type-C
\nfor DC 5V Maks. utgangsstrøm: 1A
\n
\nMerk:
\nVennligst tillat 0-1 cm feil på grunn av manuell måling. vær så snill og sørg for at du ikke har noe imot det før du byr.
\nPå grunn av forskjellen mellom forskjellige skjermer, kan det hende at bildet ikke gjenspeiler den faktiske fargen på varen. Takk
\n
\nPakken inkluderer:

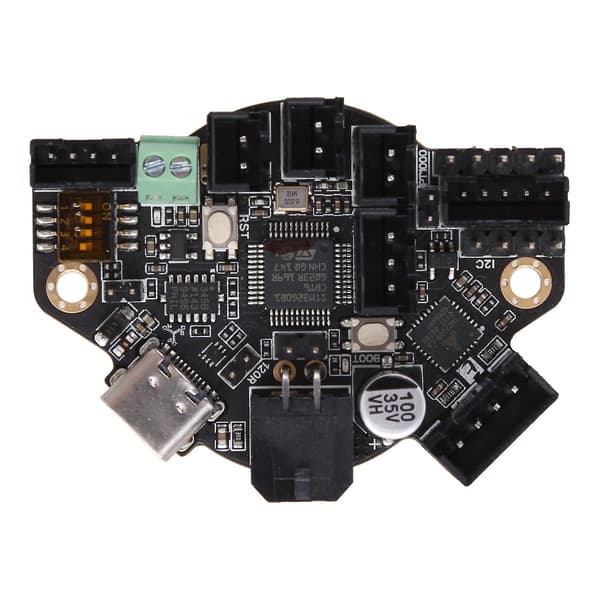

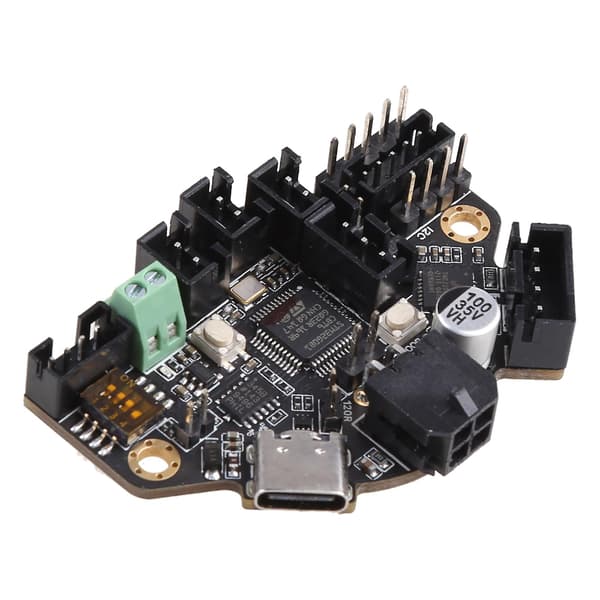

\n1PC x EBB36 V1.1 Akselerometerkort
