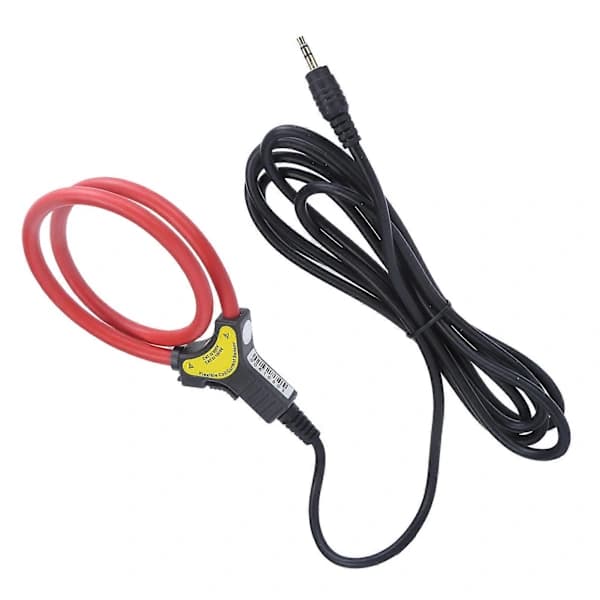

Elementtype: Fleksibel Spole Strømsensor

Modell: ETCR150FA

Materiale: ABS

Bruksområde: Elektronikkindustri, kraftkommunikasjon, utstyrsproduksjon, vedlikehold av kraftnett

Funksjon: AC lekkstrøm, stor strøm, høyordens harmonisk strøm, kompleks bølgeformstrøm, transient innkoblingsstrøm, fase, elektrisk energi, effekt

Effektfaktor og annen deteksjon

Deteksjonsmetode: Fleksibel spole CT: Utgangssignalet er differensieringen av strøm til tid. Ved å integrere utgangsspenningssignalet kan det gjenopprettes på en korrekt måte

Inngangsstrøm

Spole diameter: Ca. 7,5 mm / 0,3 tommer

Område: 0A~10000A~høyere

Oppløsning: 10mA

Nøyaktighetsklasse: 1,0%FS (50Hz/60Hz; 232, under 70%RH, tråden er i midten av spolen)

Fasefeil: 0,1(50Hz/60Hz; 232)

Utgangsgrensesnitt: Ca. 3,5 mm / 0,1 tommer lydfrekvenskontakt/BNC-kontakt/kran (valgfritt)

Kabellengde: Ca. 2 m / 6,6 fot

Elektrisk feltinterferens: Ingen hysterese effekt, ingen forstyrrelse fra eksternt elektrisk felt

Trådposisjon: Den testede tråden er i midten av spolen, og posisjonsfeilen påvirker 0,3%FS

Strømfrekvens: 45Hz~70Hz (frekvens av målt strøm)

Responsfrekvens: 0,1Hz~1MHz

Linjespenning: Linjetest under AC 1000V

Arbeidstemperatur og luftfuktighet: -20~50; under 80%rh

Lagringstemperatur og luftfuktighet: -10~60; under 70%rh

Dielektrisk styrke: AC 2000V/rms (begge ender av spolen opplåst og utvidet)

Egnet for sikkerhetsstandard: CAT IV 600V, CAT 1000V

1. Består av en spole og et håndtak, spoledelen har ingen eksponerte metallledere, kontaktløs måling, sikker og pålitelig.

2. Liten størrelse, lett vekt, utsøkt utseende, myk og fleksibel, egnet for trange miljøer og steder med tette kabler.

3. Dette produktet med bredt måleområde, høy nøyaktighet, sterk pålitelighet, responsfrekvensbåndbredde 0,1Hz1MHz.

4. Den ringformede spolen jevnt viklet på ikke-ferromagnetiske materialer har ingen hysterese effekt, nesten null fasefeil, ingen magnetisk metning og ekstremt høy linearitet.

5. Brukes hovedsakelig for deteksjon av AC lekkstrøm, stor strøm, høyordens harmonisk strøm (opptil 400 ganger), kompleks bølgeformstrøm, transient impulsstrøm, fase, elektrisk energi, effektfaktor, etc. 1 x Spole Strømsensor
