1. ESP-Prog er et utviklings- og feilsøkingsverktøy med automatisk nedlasting av fastvare, seriell kommunikasjon, JTAG-feilsøking på nett og andre funksjoner. Funksjonene for automatisk nedlasting av fastvare og seriell kommunikasjon er tilgjengelige for ESP8266- og ESP32-plattformene, og JTAG-feilsøkingsfunksjonen er tilgjengelig for ESP32-plattformen.

2. ESP-Prog er enkel å bruke og kan kobles til en datamaskin med bare én USB-kabel. Datamaskinen kan gjenkjenne nedlastingsfunksjonen og de to portene som tilsvarer JTAG-funksjonen.

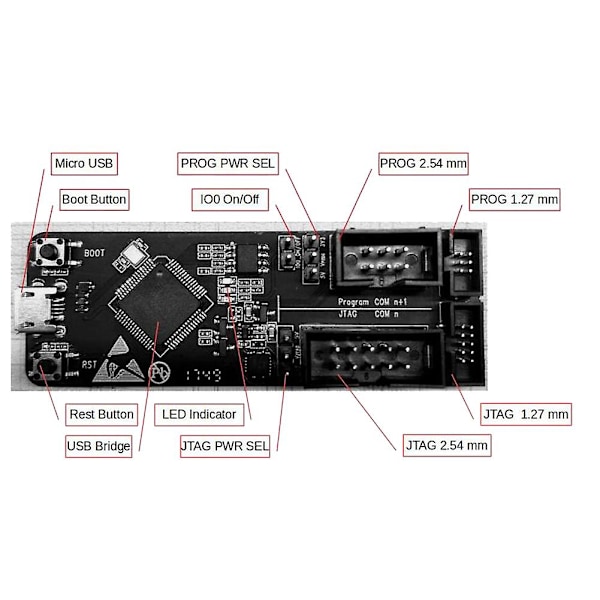

3. ESP-Prog kan kobles til brukerkortet ved hjelp av kabelen. Kontakten er tilgjengelig i pakker med 2,54 mm og 1,27 mm stigning med et idiotsikkert design. Brukerkortet må plassere Program (6-pinners) og JTAG (10-pinners) kontaktene i riktig rekkefølge.

4. Med tanke på at strømforsynings-spenningen til forskjellige brukerkort kan være forskjellig, kan de to grensesnittene til ESP-Prog velge 5V eller 3,3V strømforsyning via Pin Header, som har sterk strømkompatibilitet.



Trinn for bruk:

1. Koble ESP-Prog-feilsøkingskortet og USB-porten på datamaskinen via en USB-kabel.

2. Installer FT2232HL-chipdriveren på datamaskinens side. Datamaskinen gjenkjenner to porter, noe som indikerer at driveren er installert riktig.

3. Bruk Pin Header for å velge utgangsspenningen på Program/JTAG-grensesnittet.

4. Koble feilsøkingskortet og ESP-produktkortet med den grå kabelen.

5. Automatisk nedlasting og JTAG-feilsøking av ESP32-produktkortet kan oppnås ved hjelp av offisielle programvareverktøy eller skript.

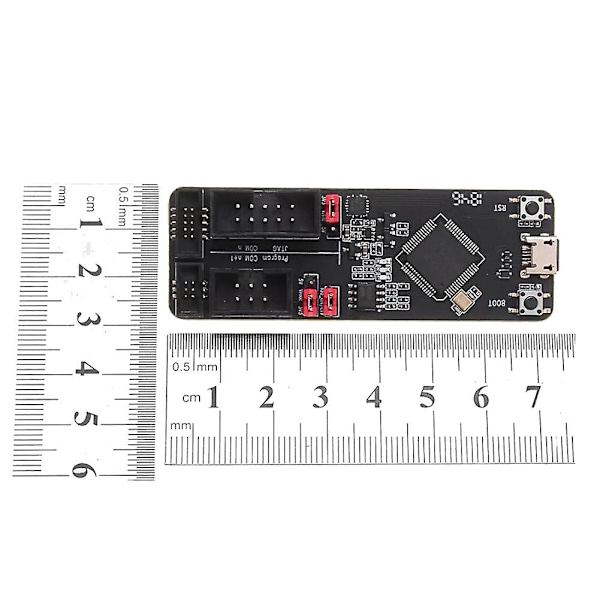

Størrelse: 73,4 mm x 25,1 mm

Grensesnitt: Program; JTAG

Modellnummer: ESP-Prog

Farge: Svart

Materiale: ABS



Pakkeinnhold:

1 x Programnedlaster

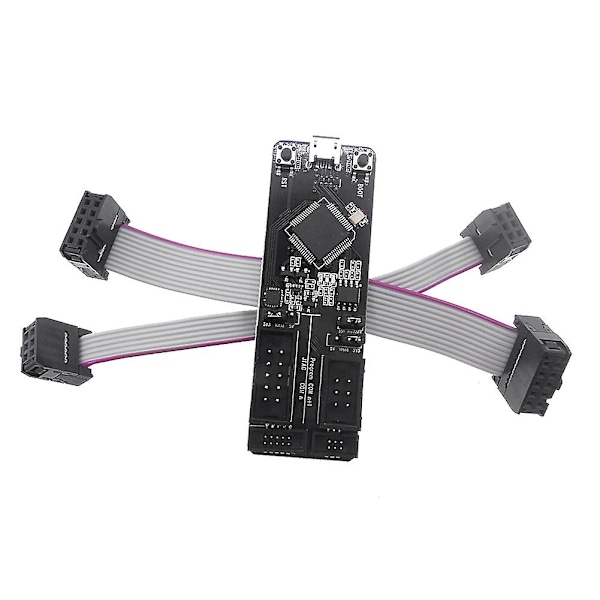

2 x Kabel



Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
