Beskrivelse:

Denne eksterne multifunksjonsutvidelsesmåleren kan kun brukes for Yaesu FT-857D og for FT-897. Med sin høye kvalitet og superstabilitet kan den effektivt oppdage og forstå din Yaesu FT-857, for FT-897 og forbedre arbeidseffektiviteten.



Funksjoner:

Høy ytelse og superstabilitet.

Kan kun brukes for Yaesu FT-857D og for FT-897.

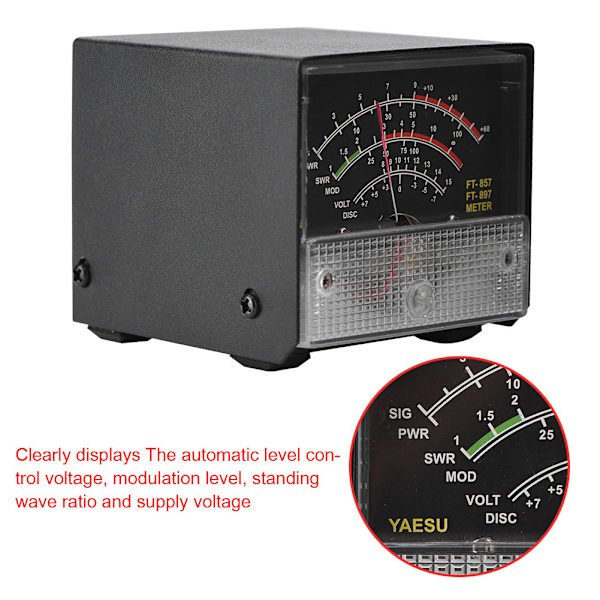

Viser tydelig den automatiske nivåkontrollspenningen, modulasjonsnivået, stående bølgeforhold og forsyningsspenning.

Høy kvalitet og utmerket holdbarhet.

Enkel å bruke.



Spesifikasjoner:

Vekt: 300g

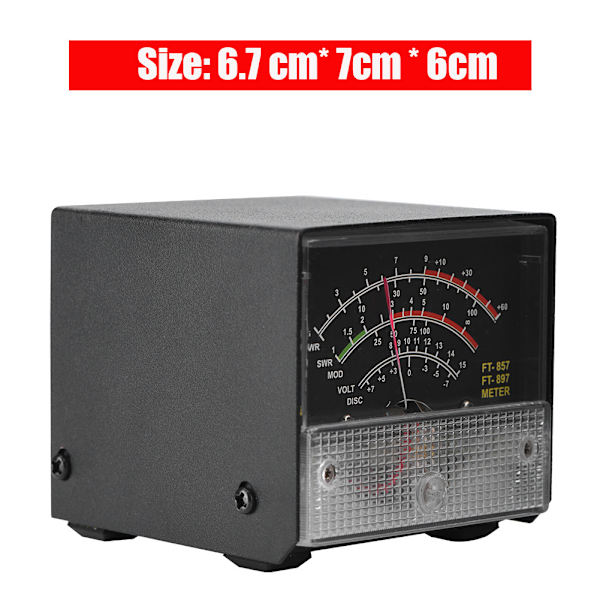

Størrelse: 6,7*7*6cm

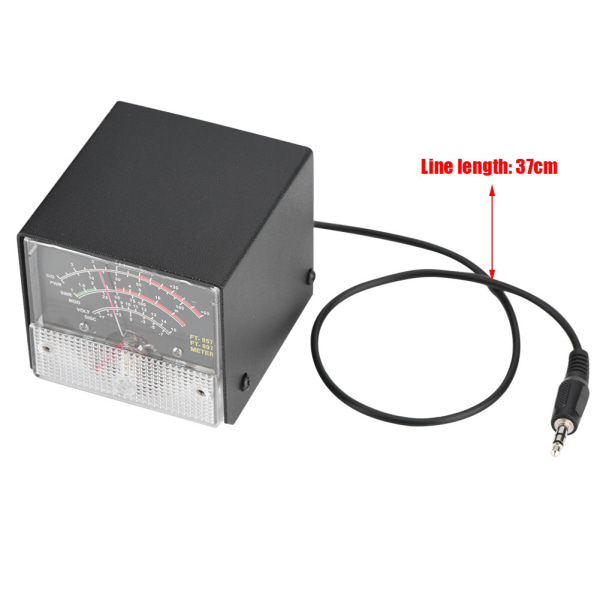

Linjelengde: 37cm

Farge: Svart



Pakkeliste:

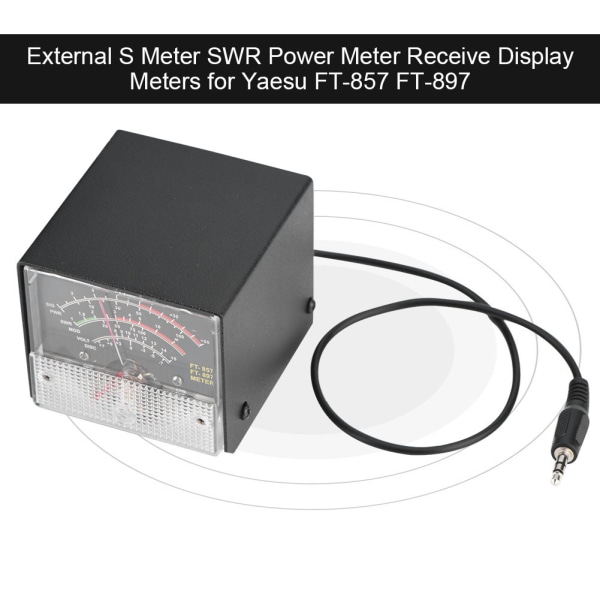

1 * Ekstern S-meter displaymålere for Yaesu FT-857/FT-897



FT-857D& FT-897D ekstern header-displayinnstillingsmetode:

 Mottaksdisplayinnstillinger

1. trykk på (FUNC)-tasten for å gå inn i oppsettsmenyen, aktiver den utvidede menyen.

2. roter (SELECT) for å hente opp oppsettsmenyelementet nr. 061(MTR ARX SEL).

3. roter (DIAL) for å velge et eksternt instrumentdisplay:

-SIG: inngangssignalstyrkedisplay

-CTR: Diskriminator sentermåler

-VLT: batterispenning

-N / A: tom

-FS: spenne i instrumentet 1mA fullskala utgangssignalkalibreringsstandard eksterne instrumenter

-OFF: Slå av måleren.

4. trykk på (FUNC)-knappen for å lagre innstillingene og avslutte oppsettsmenyen.

  Utslippsdisplayinnstillinger

1. trykk på (FUNC)-tasten for å gå inn i oppsettsmenyen, aktiver den utvidede menyen.

2. roter (SELECT) for å hente opp oppsettsmenyelementet nr. 061 (MTR ARX SEL).

3. roter (DIAL) for å velge et eksternt instrumentdisplay:

-PWR: sendeeffektdisplay

-ALC: Automatisk nivåkontrollspenningsdisplay

-MOD: Modulasjonsnivådisplay

-SWR: SWR-display

-VLT: Vis forsyningsspenning

-N / A: tom

-OFF: Slå av måleren.

Kalibreringsmetoden er som følger

1. trykk på (FUNC)-tasten for å gå inn i oppsettsmenyen, aktiver den utvidede menyen.

2. roter (SELECT) for å hente opp oppsettsmenyelementet nr. 060 (MTR ARX SEL).

3. roter (DIAL) for å velge FS.

4. med en liten flat skrutrekker for å justere kalibreringsjusteringshullet bak, slik at headerpekeren til full skala.

5. kalibreringen er fullført!

Hvis du ikke finner tallene 60, 61-menyen, er dette to radiomenyer skjult. Trykk lenge på F-tasten for å åpne menyinnstillingene, sett den 1. menyen til PÅ, trykk på F-tasten for å åpne avslutningen for å lagre den skjulte menyen.



Merk:

Instrumentet er kalibrert ved levering, men utelukker ikke at støt under transport fører til at en statisk peker ikke er null. I dette tilfellet kan instrumentet justeres ved maskesiden selvnullstillingsskruene vises i svart.
