Beskrivelse:

Denne eksterne multifunksjonsutvidelsesmåleren kan bare brukes for Yaesu FT-857D og for FT-897. Med sin høye kvalitet og superstabilitet kan den effektivt oppdage og forstå din Yaesu FT-857, for FT-897 og forbedre din arbeidseffektivitet.



Funksjoner:

Høy ytelse og superstabilitet.

Kan bare brukes for Yaesu FT-857D og for FT-897.

Viser tydelig den automatiske nivåkontrollspenningen, moduleringsnivået, stående bølgeforhold og forsyningsspenningen.

Høy kvalitet og utmerket holdbarhet.

Lett å bruke.



Spesifikasjoner:

Vekt: 300g

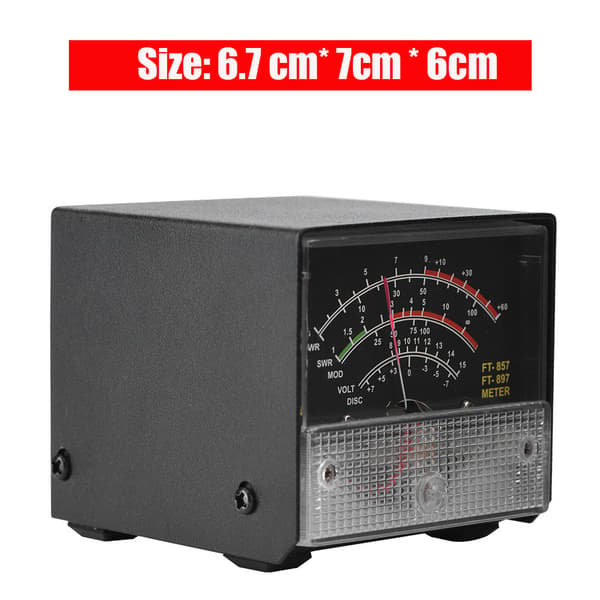

Størrelse: 6,7*7*6cm

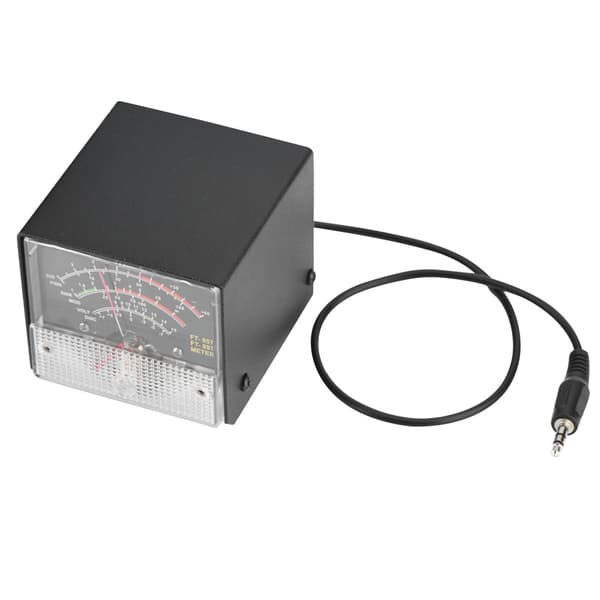

Linjelengde: 37cm

Farge: Svart



Pakkeliste:

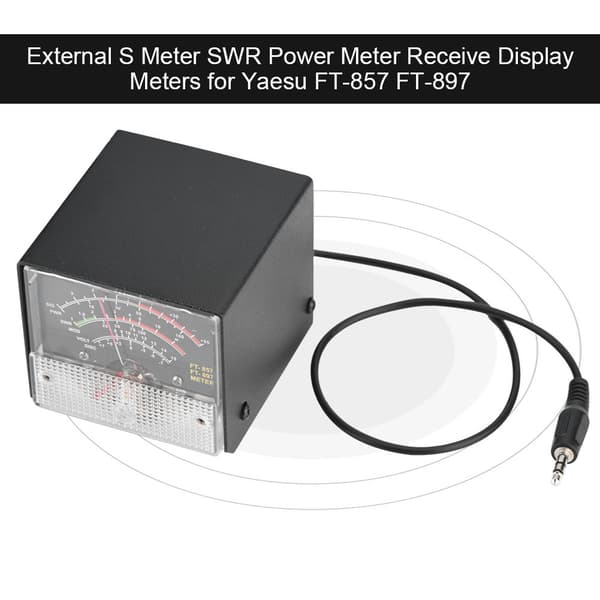

1 * Ekstern S-måler Displaymåler for Yaesu FT-857/FT-897



FT-857D& FT-897D ekstern overskriftsdisplayinnstillingsmetode:

Mottakerdisplayinnstillinger

1. trykk på (FUNC)-knappen for å gå inn i innstillingsmenyen, aktiver den utvidede menyen.

2. roter (SELECT) for å ringe opp innstillingsmenyobjektet nr. 061(MTR ARX SEL).

3. roter (DIAL) for å velge en ekstern instrumentdisplay:

-SIG: display for insignalstyrke

-CTR: Diskriminatorsentermåler

-VLT: batterispenning

-N / A: tom

-FS: spenne i instrumentet 1mA fullskala utsignal kalibreringsstandard eksterne instrumenter

-OFF: Slå av måleren.

4. trykk på (FUNC)-knappen for å lagre innstillingene og avslutte innstillingsmenyen.

Utslippsdisplayinnstillinger

1. trykk på (FUNC)-knappen for å gå inn i innstillingsmenyen, aktiver den utvidede menyen.

2. roter (SELECT) for å ringe opp innstillingsmenyobjektet nr. 061 (MTR ARX SEL).

3. roter (DIAL) for å velge en ekstern instrumentdisplay:

-PWR: display for sendingseffekt

-ALC: Display for automatisk nivåkontrollspenning

-MOD: Moduleringsnivådisplay

-SWR: SWR-display

-VLT: Displaymatningsspenning

-N / A: tom

-OFF: Slå av måleren.

Kalibreringsmetoden er som følger

1. trykk på (FUNC)-knappen for å gå inn i innstillingsmenyen, aktiver den utvidede menyen.

2. roter (SELECT) for å ringe opp innstillingsmenyobjektet nr. 060 (MTR ARX SEL).

3. roter (DIAL) for å velge FS.

4. med en liten skrutrekker for å justere kalibreringsjusteringshullet bak, slik at overskriftpekeren til full skala.

5. kalibreringen er klar!

Om du ikke finner sifrene 60, 61-menyen, er dette to radio-skjulte menyer. Trykk lenge på F-tasten for å åpne menyinnstillingene, det 1. menyoppsettet til PÅ, trykk på F-tasten for å åpne utgangen for å lagre den skjulte menyen.



Obs:

Instrumentet har blitt kalibrert ved levering, men utelukker ikke at støt under transporten resulterer i at en statisk peker ikke er null, i dette tilfellet kan instrumentet justeres ved maskens selvnollstillingsskruer som vises i svart.
