DSO138mini kommer med følgende forbedringer: 1. Bedre struktur og mindre størrelse
2. USB- eller batteridrevet. 3. Ekstern triggerinngang.
4. Seriell utgang av bølgeformdata. 5. Universell kontroller.

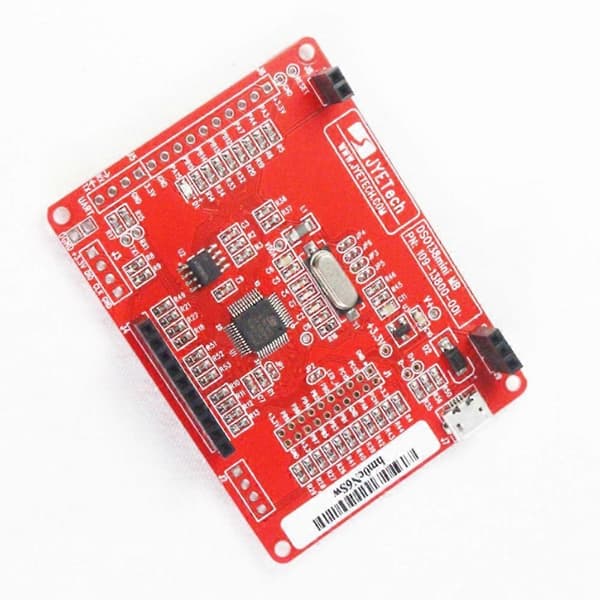

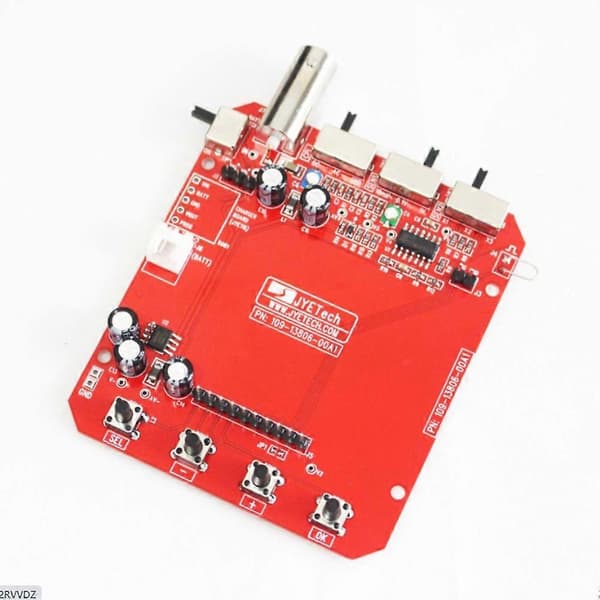

DSO138mini gjør at MCU og LCD holder seg i ett PCB for å unngå problematiske pin-header-tilkoblinger som ble brukt i DSO138. Dette øker ikke bare produktets pålitelighet, men gjør også at hovedkortet kan bli en fleksibel universell kontroller.
DSO138minis trigger kan fungere pålitelig under 10us og 20us tidsbaseinnstillinger. Bølgeformdata kan sendes ut via seriell port, og dataene kan enkelt vises på PC ved hjelp av annen programvare som Gnuplot. Dette bildet viser den samme bølgeformen vist på PC ved hjelp av Gnuplot.
Spesifikasjon:
Hovedfunksjoner til DSO138
Samplingsfrekvens: 1Msps maks
Innebygd 1KHz/3.3V testsignal
Bølgeformfrysefunksjon (HOLD) tilgjengelig
Lagre/hent bølgeform
Seriell utgang av bølgeformdata
Vertikal:
Antall kanaler: 1
Analog båndbredde: 0 - 200KHz
Følsomhet: 10mV/Div - 5V/Div
Følsomhetsfeil: mindre enn 5%
Oppløsning: 12-bit
Inngangsimpedans: 1M ohm
Maksimal inngangsspenning: 50Vpk
Kobling: DC, AC, GND
Horisontal:
Maksimal sanntids samplingsfrekvens: 1Msps
Tidsbase: 10us/Div - 500s/Div
Opptakslengde: 1024 punkter
Trigger:
Triggermodi: Auto, Normal, Enkel
Triggertyper: Stigende/fallende flanke
Triggerposisjon: 1/2 av bufferstørrelsen fast
Skjerm: 2,4-tommers farge TFT LCD med 320 x 240 oppløsning
Strømforsyning: 3,5V - 6V DC
Strømforbruk: 120mA@5V
Fysiske dimensjoner: 7 x 8cm/2,76 x 3,15 tommer
Type: Reservedeler
Farge: Rød
Materiale: plast
Pakkeinnhold:
1 sett x DSO138mini oscilloskopsett
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysfotografering og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt annerledes enn den virkelige tingen. Den tillatte målefeilen er +/- 1-3cm.
