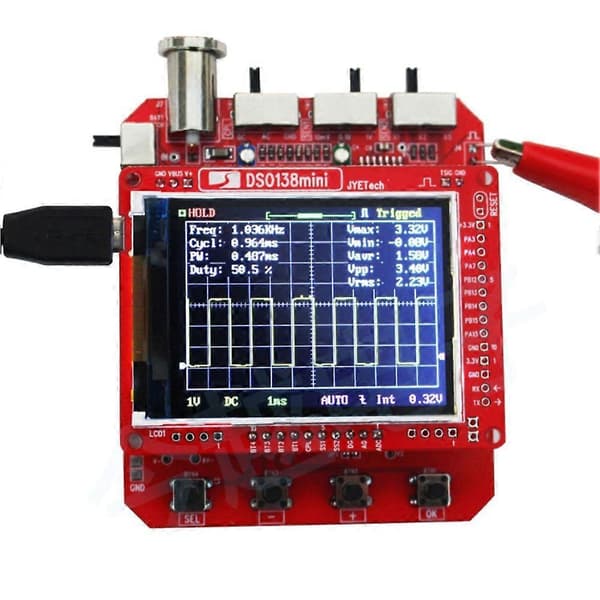

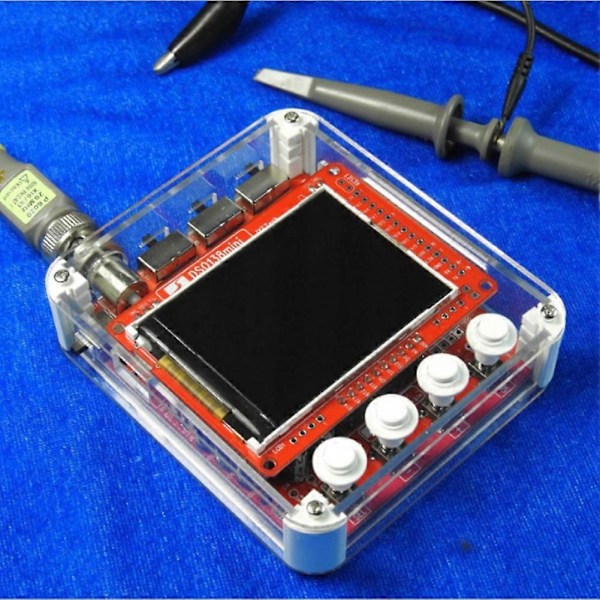

DSO138mini gir følgende forbedringer: 1. Bedre struktur og mindre størrelse

2. USB- eller batteridrevet. 3. Ekstern triggerinngang.

4. Seriell utgang av bølgeformdata. 5. Universell kontroller.

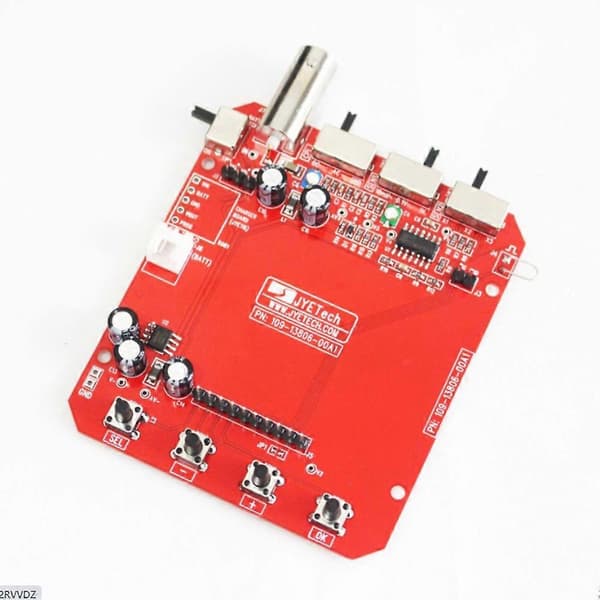

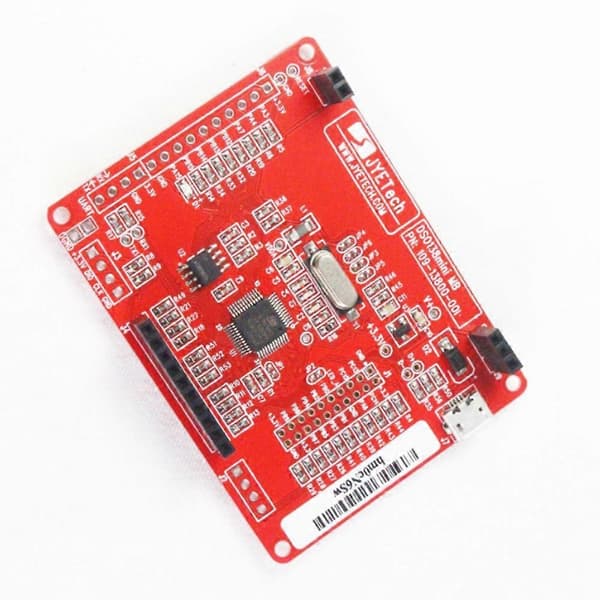

DSO138mini lar MCU og LCD være på ett PCB for å unngå problematiske pin-header-tilkoblinger som ble brukt i DSO138. Dette øker ikke bare produktets pålitelighet, men lar også hovedkortet bli en fleksibel universell kontroller.

DSO138minis trigger kan fungere pålitelig under 10us og 20us tidsbaseinnstillinger. Bølgeformdata kan sendes ut via seriell port, og dataene kan enkelt vises på PC ved hjelp av annen programvare som Gnuplot. Dette bildet viser den samme bølgeformen som vises på PC ved hjelp av Gnuplot.

Spesifikasjon:

Hovedfunksjoner i DSO138

Sampling rate: 1Msps maks

Innebygd 1KHz/3.3V test signal

Bølgeformfrys (HOLD) funksjon tilgjengelig

Lagre/hent bølgeform

Seriell bølgeformdatautgang

Vertikal:

Antall kanaler: 1

Analog båndbredde: 0 - 200KHz

Følsomhet: 10mV/Div - 5V/Div

Følsomhetsfeil: mindre enn 5 %

Oppløsning: 12-bit

Inngangsimpedans: 1M ohm

Maksimal inngangsspenning: 50Vpk

Kobling: DC, AC, GND

Horisontal:

Maks sanntids sampling rate: 1Msps

Tidsbase: 10us/Div - 500s/Div

Record Length: 1024 punkter

Trigger:

Triggermoduser: Auto, Normal, Single

Triggertyper: Stigende/fallende kant

Triggerposisjon: 1/2 av bufferstørrelsen fast

Skjerm: 2,4-tommers farge TFT LCD med 320 x 240 oppløsning

Strømforsyning: 3.5V - 6V DC

Strømforbruk: 120mA@5V

Fysiske dimensjoner: 7 x 8cm/2.76 x 3.15inch

Type: Ferdig produkt / Reservedeler

Farge: Rød

Materiale: plast



Pakkeinnhold:

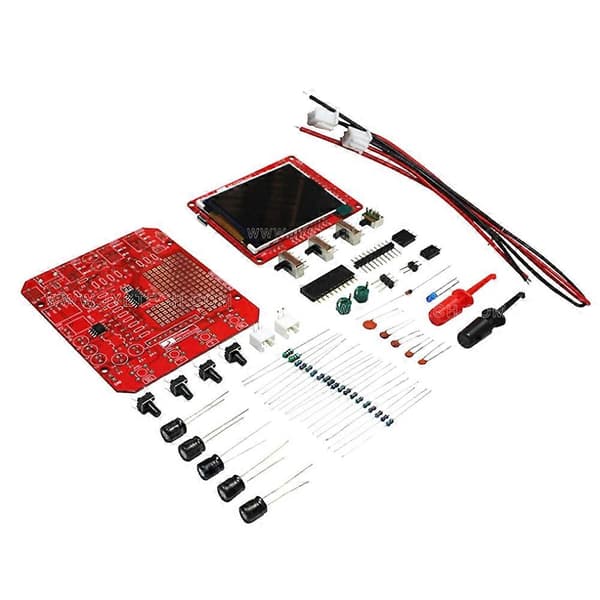

1 sett x DSO138mini oscilloskop kit

Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysfotografering og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Målefeilen er +/- 1-3 cm.
