Kommer 1Hz /3,3V firkantbølge testsignalkilde.
Merk:
Nøyaktighet: 12Bit
Med digital skjerm for bølgeformparametere, inkludert frekvens, periode, pulsbredde, driftsforhold, MAX./MIN./AVG./Peak-Peak/virtuelle verdier.
Pakkevekt: 119g / 4,21oz
PCB-størrelse: 117 * 76 mm / 4,6 * 3 tommer
Inngangsimpedans: 1M
Funksjoner:
Forsyningsspenning: DC 9V
Samplingsbufferdybde: 1024 byte
Pakkestørrelse: 18 * 12,5 * 3 cm / 7,08 * 4,92 * 1,18 tommer
Koblingsmoduser: DC / AC / GND
Dette settet bruker ARM Cortex-M3-prosessor (STM32F103C8), og inkluderer en 2,4-tommers TFT-fargeskjerm, som kan brukes som ARM-testutviklingskort.
Dette DIY-settet er ikke loddet ennå!
Kortslutnings- og åpen kretsdeteksjon: kan hjelpe brukeren med å finne ut loddefeilen.
Maksimal sanntids samplingsfrekvens: 1 Msps
TFT-kontrollergjenkjenningsfunksjon.
Observerbar tidligere triggerbølgeform (negativ forsinkelse).
Kan fryse når som helst bølgeformvisning (HOLD-funksjon).
Justerbar vertikal forskyvning, og med instruksjoner.
Spesifikasjoner:
Vertikal følsomhet: 10mV / Div - 5V / Div (1-2-5 progressiv måte)
Skjermstørrelse: 52 * 40 mm / 2 * 1,57 tommer
Tilgjengelig trigger for stigende eller fallende kant.
Maksimal inngangsspenning: 50Vpp (1: 1 sonde), 400Vpp (10: 1 sonde)

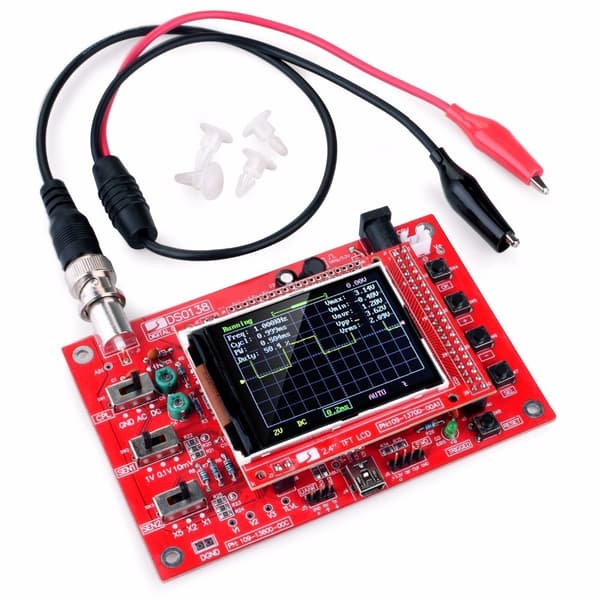

Dette DSO138 digitale oscilloskopsettet bruker ARM Cortex-M3-prosessor og med 2,4-tommers TFT-skjerm. Det er enkelt og pålitelig for kretsdrift. Den kan vise frekvens, periode, pulsbredde, driftsforhold, MAX./MIN./AVG./Peak-Peak/virtuelle verdier.
Analog båndbredde: 0-200KHz
Med automatiske, vanlige og one-shot-moduser er det enkelt å fange øyeblikksbølgeformen.
Kan være sekundær utvikling på grunnlag av dette settet, for eksempel kan det endres til Millivoltmeter, dataloggere.
Bølgeformlagringsfunksjon: vil ikke miste bølgeformen etter at strømmen er slått av.
Pakkeliste:

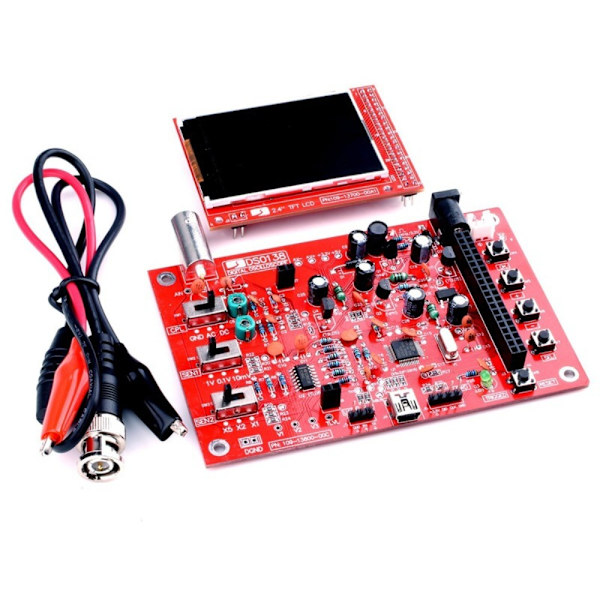

1 * DSO138 DIY digitalt oscilloskopsett
1 * Sonde
2 * Brukerhåndbok (engelsk)
