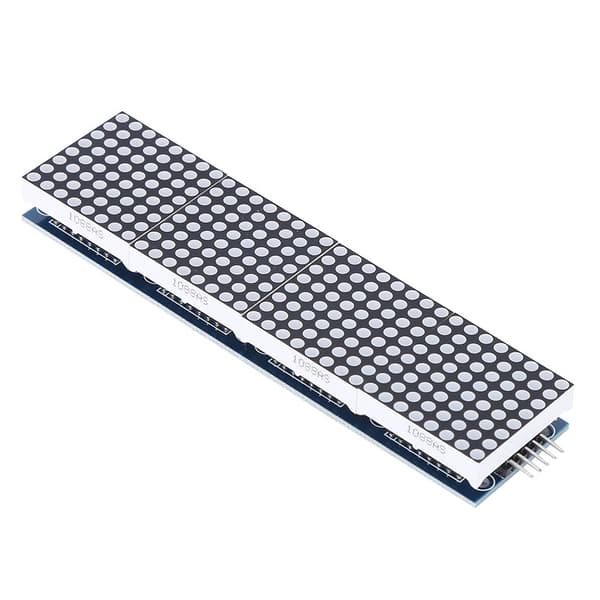

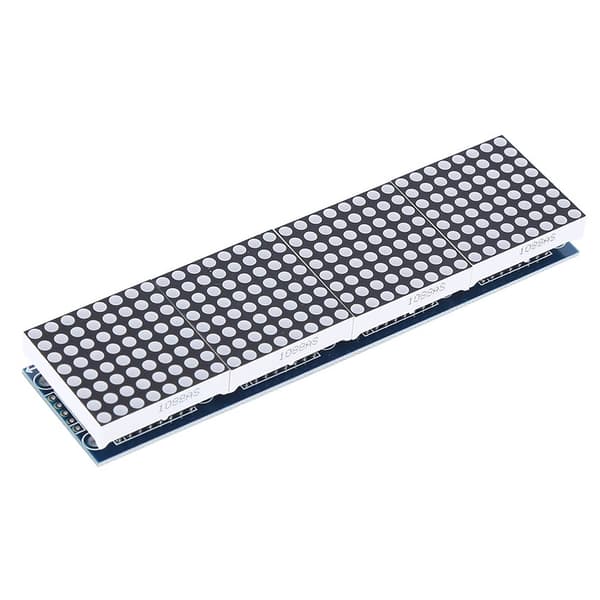

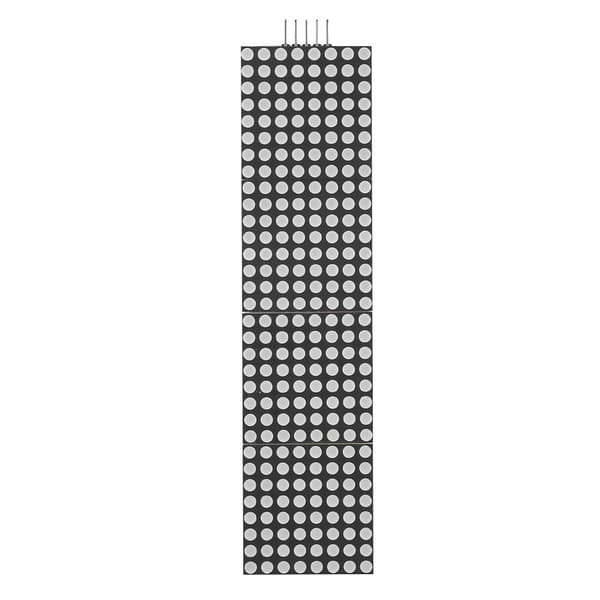

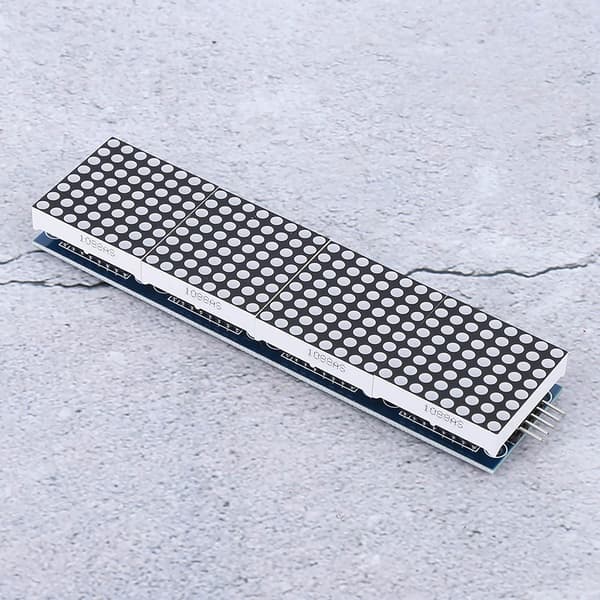

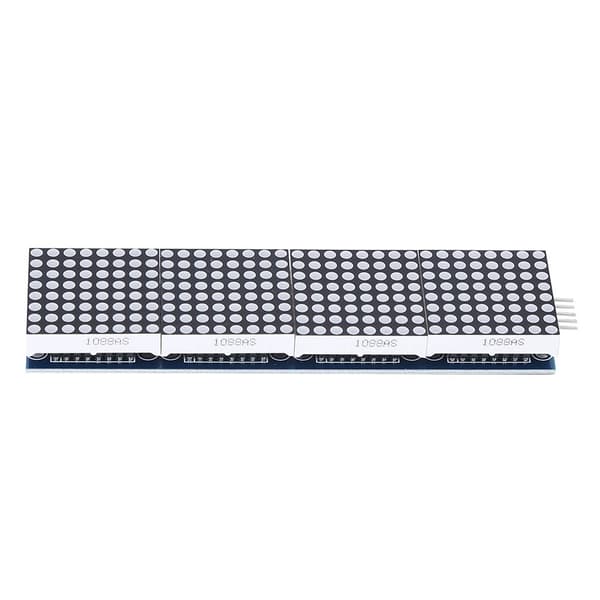

Dot Matrix kontrollmodul LED enkeltbrikke mikrodatamaskinkontroller 4-i-1

-13 %

Dot Matrix kontrollmodul LED enkeltbrikke mikrodatamaskinkontroller 4-i-1

Name: Dot Matrix kontrollmodul LED enkeltbrikke mikrodatamaskinkontroller 4-i-1
SKU: YMNX26-0402-136399
Price: 140 NOK
Availability: InStock

140 kr

Tidligere laveste pris:

161 kr

På lager

Ti., 16 juni - fr., 19 juni

Sikker betaling

Fornøyde kundeløfte

30 dagers åpent kjøp

Produktbeskrivelse

Velkommen til butikken vår!

1、Det er en integrert seriell inn-/utgangsdriver for felles katodedisplay 2、Denne modulen er koblet til en mikroprosessor og en 8-sifret 7-segments digital LED-skjerm. Den kan også kobles til et søylediagram eller 64 uavhengige lysdioder. 3、Modulen inkluderer en B-type BCD-koder på brikken, flerskanals skanneløkke, segmentorddriver og et 8 x 8 statisk RAM-minne for lagring av hver data. 4、Hver data kan adresseres. Ingen grunn til å skrive om hele skjermen ved oppdatering, det lar også brukeren velge å kode eller ikke kode hver data. 5、Hele enheten inkluderer en 150μA lavstrøms avstengningsmodus, analog og digital lysstyrkekontroll, et skannegrense-register som lar brukere vise 1-8 biter med data og en deteksjonsmodus som lar alle lysdioder avgi lys. 6、Kun 3 IO-porter er nødvendig for å drive 1 punktmatrise, ingen flimmer ved punktmatrisevisning, støtter kaskadekobling

< p>Varetype: Punktmatrisekontrollmodul

Materiale: Syntetisk kartong

En enkelt modul kan drive en 8 x 8 felles negativ punktmatrise
Modulens arbeidsspenning: DC5V
Festeskruvhull: 64
Hulldiameter: Ca. 3 mm / 0,1 tommer
Instruksjoner for kabling:

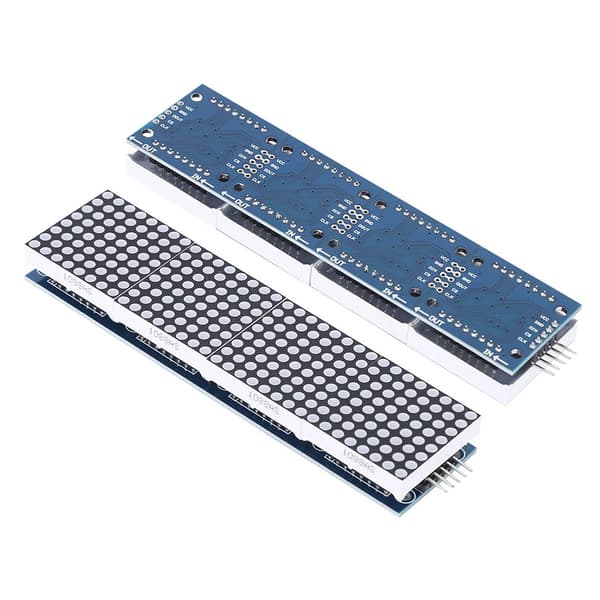

1. Venstre side av modulen er inngangsporten og høyre side er utgangsporten.
2. Når du styrer en enkelt modul, trenger du bare å koble inngangsporten til CPU
3. Når flere moduler er kaskadekoblet, er inngangen på den første modulen koblet til CPU-en, utgangen koblet til inngangen på den andre modulen, utgangen fra den andre modulen kobles til inngangen på den tredje modulen, og så videre. ..
Ta 51 mikrokontroller som eksempel:
VCC → 5V
GND → GND
DIN → P2.2
CS → P2.1
CLK → P2.0

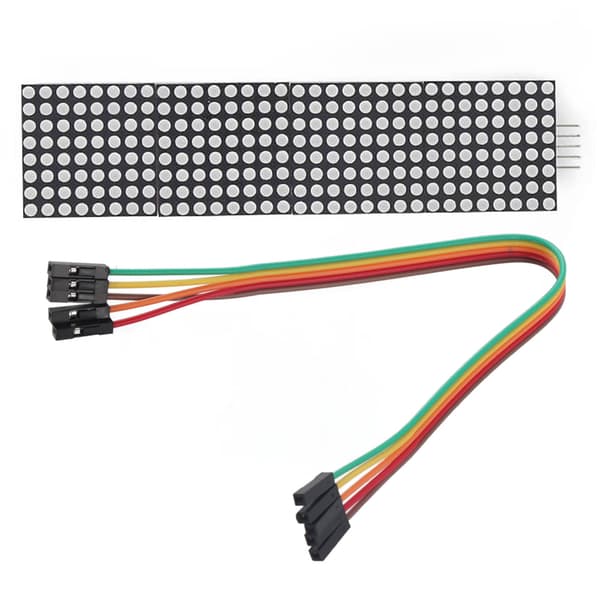

1 x Dot Matrix kontrollmodul

1 x 5-pinners kabel
