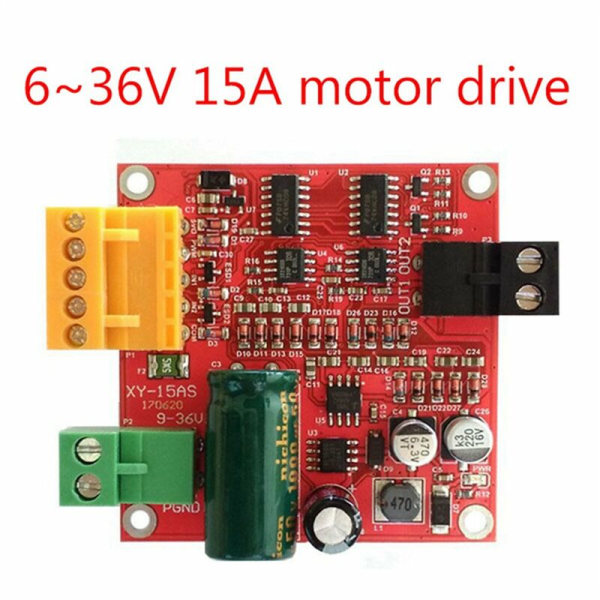

Produktet er av industriell kvalitet, stabilt og , med antistatisk krets, transient undertrykkelsesbeskyttelse, underspenningsbeskyttelse, ESD-grensesnitt og overspenningsbeskyttelse, etc.
Støtter lading av et spenningsområde 9-36V, den maksimale kontinuerlige belastningen er 12A (varmespredning), 15A (enkelt varmespredning), 20A (tykk kjøleribbe);

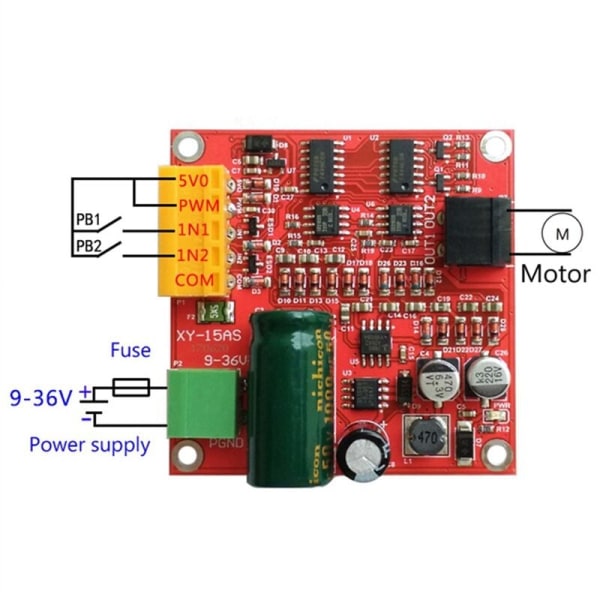

Lignende L298-drivlogikk, den kan kontrollere reguleringen av , rotasjon og revers og bremsing med tre ledninger (PWM, IN1, IN2); Støtter PWM, du kan direkte bruke knappene for å kontrollere rotasjon og revers, den effektive PWM er 0,1 % ~ 100,0 %; Den kan gi 5V strøm til mikrokontrollere og andre kontrollere, og har 5V utgangsoverstrømsbeskyttelse og tilgangssignaloverspenningsbeskyttelse.
Strømforsyningsspenningen er 6V-36V (spenningen er lav og belastningen er stor for å skade modulen, så kretskortet er merket som 9-36V), strømforsyningen skal ikke reverseres eller overstige 37V, ellers kan modulen bli brent ut, det anbefales å bruke strømforsyningen En 20A sikring er koblet i serie til inngangen.

Driverens nominelle effekt er 12A varmespredning. Den nominelle 12A ~ 15A bør brukes for enkelt varmespredning, og den nominelle 15A ~ 20A bør brukes for tykk varmespredning. (Enkel varmespredning - for eksempel å plassere en 1 mm termisk silikapute under modulen, og deretter feste modulen til enhetsveggen med en 5 mm kobbersøyle)
Kontrollsignalgrensesnittet ( oransje) kan gi 5V til brukeren, og den enkelte datamaskinen trenger ikke ekstra strøm og den maksimale strømforsyningen er 0,5A. Høynivå signalspenningsrekkefølge: 3,0V~5,5V, kompatibel med 3,3V og 5V TTL-nivåer;
Lavt nivå spenning av kontrollsignal: 0V ~ 0,8V, 0V når flytende; Når kontrollsignalspenningen er 5V, er kontrollsignalspenningen 50uA. Gyldig PWM: 0,1 %~ 100,0 %;
PWM-signalfrekvenser: 0 ~ 100 KHz (20 KHz anbefalt);
PWM minimum effektiv pulsbredde: 200 ns.
Driftstemperatur -25℃-80℃.

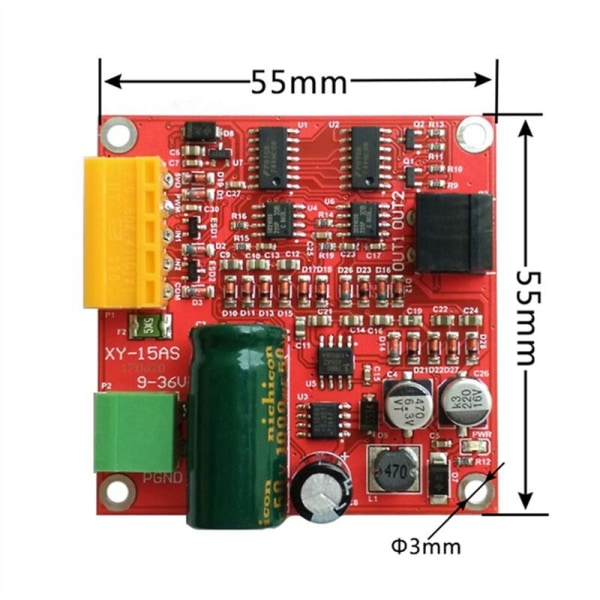

Produktstørrelse: 55x55x25mm (lengde, bredde og høyde).
Hulldiameter: 3mm.
Farge: rød
Materiale: PCB

Pakkeinnhold:
1 * motordrivbrettmodul

Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert. inkludert.
Merk: Lysfotografering og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt annerledes enn den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
