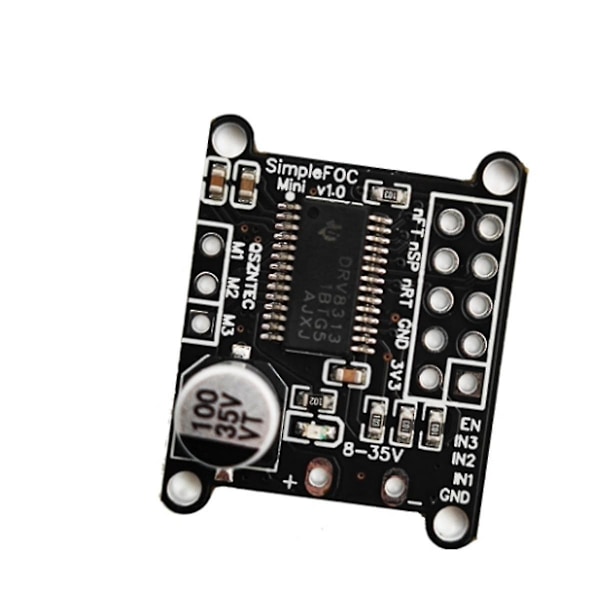

SimpleFOCMini DC børsteløs motordriverkort bruker DRV8313-brikken.
DRV8313 gir tre uavhengig kontrollerbare halv-H-brodrivere, hovedsakelig brukt til å drive børsteløse likestrømsmotorer.
Bare kontrollsignalet og motorens UVW trefaselinje trenger å kobles til for å kontrollere motorrotasjonen.
SPWM- og SPVMW-kontrollalgoritmer støttes, men den tradisjonelle 6-trinns kommutasjonskontrollalgoritmen er det ikke.
For simpleFOC kan brukes raskt og .
Pin

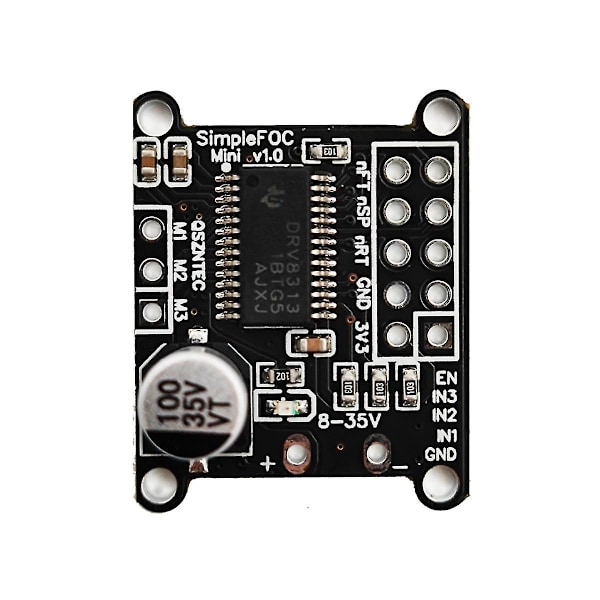

Den venstre terminalen er inngangssignalet til mikrokontrolleren, og den høyre terminalen er koblet til den 3-fasede børsteløse motoren.
Kontrollmodus:
Her brukes for utviklingskort til kontroll
Installer Slimple FOC-biblioteket i for IDE
Lim inn følgende kode i IDE: Driver testkode
Merk at pin-definisjonen er endret til pinout for simple foc mini driverkort og for utviklingskort.
Klikk på opplastingsknappen for å kompilere og laste ned programmet til for utviklingskort.
Slå på seriellmonitor til IDE og skriv inn T6.28, den børsteløse motoren kan roteres.
Produktparametere:
1. Inngangsspenning: 8~30V
2. Maksimal utgangsstrøm per kanal: 2.5A
3. Innebygd 3.3V LDO-utgang, maksimal strøm 10mA
4. Inngangskontrollsignal kompatibelt med 3.3V og 5V.
5. Støtte SPWM- og SPVMW-kontrollalgoritmer
6. Kraftig bibliotek, raskt å starte.

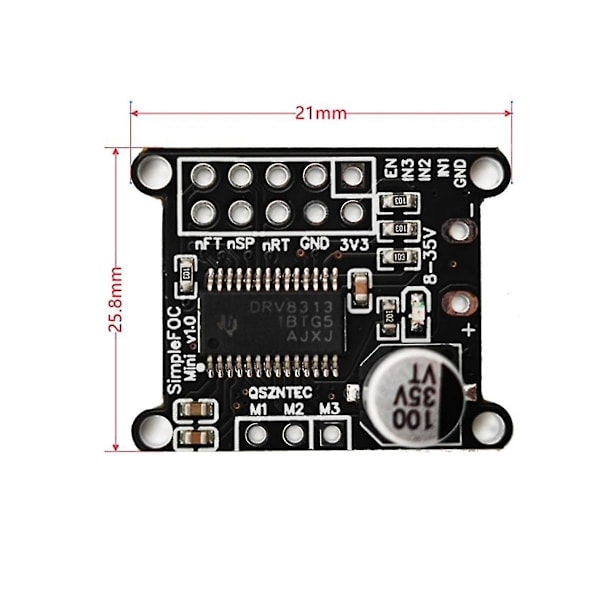

7. Kortstørrelse: 25.8 x 21mm
farge:Som vist
Materiale:PC+metall
Pakkeinnhold:

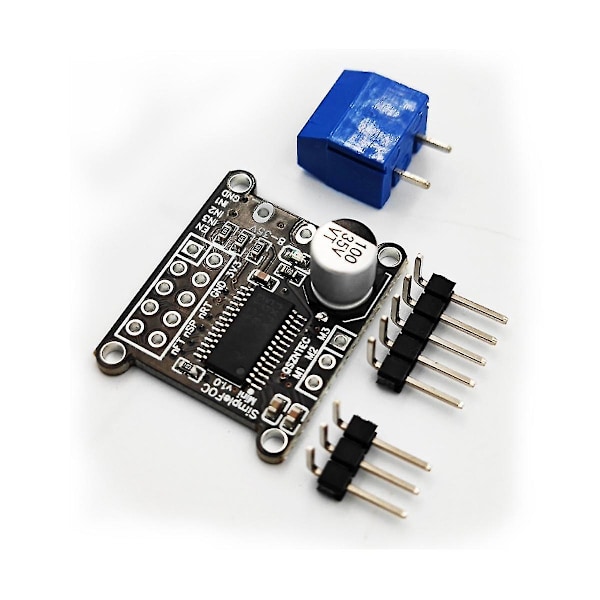

1 x DC motordriverkort
Bare pakkeinnholdet ovenfor, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3cm.
