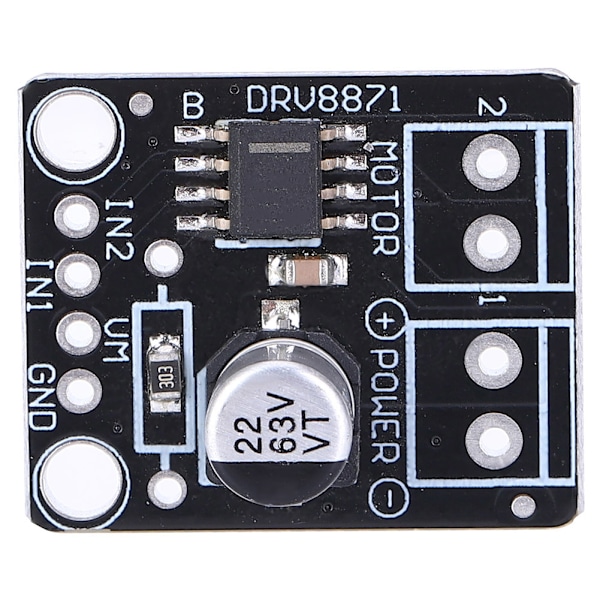

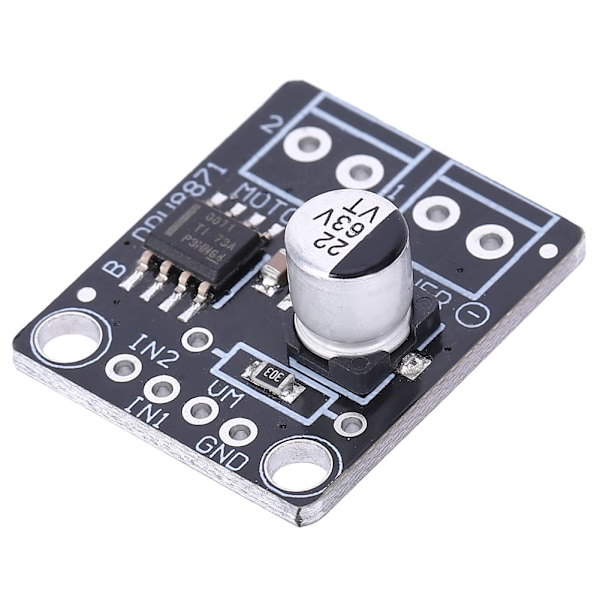

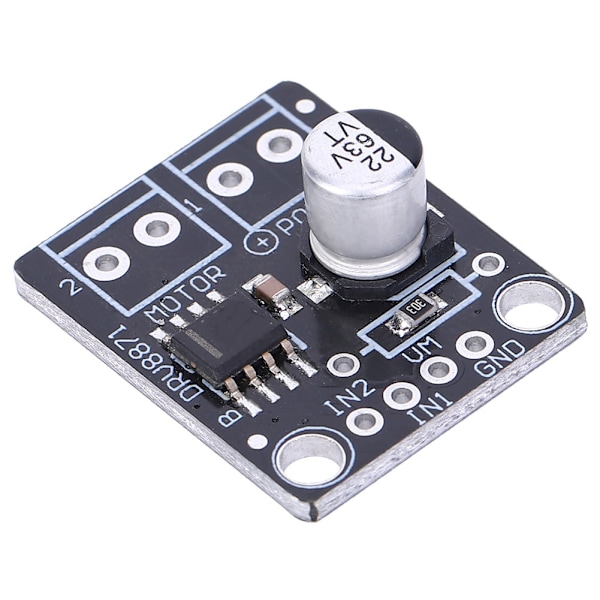

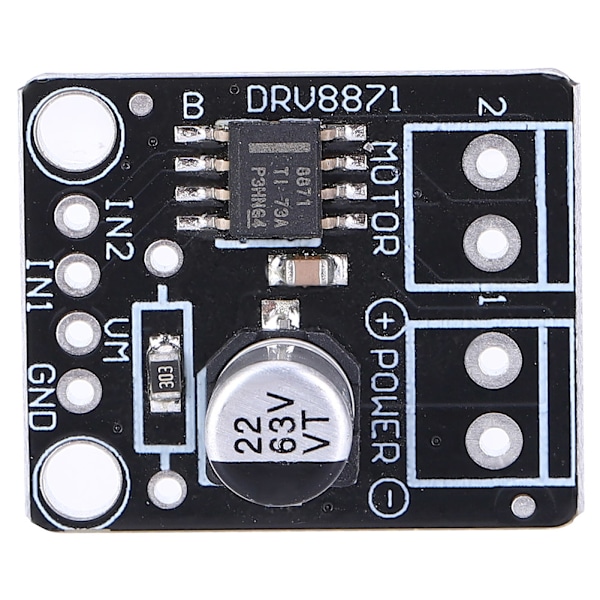

Funksjon:
1. DRV8871-enheten er en børstet DC-motordriver for skrivere, apparater, industrielt utstyr og andre små maskiner.
2. To logiske innganger styrer H-brodriveren, som består av fire N-kanal MOSFET-er som kan styre motorer toveis med opptil 3,6-A toppstrøm.
3. Inngangene kan pulsmoduleres (PWM) for å kontrollere motorhastigheten, ved hjelp av et valg av strømforfallsmoduser.
4. DRV8871-enheten har avansert strømreguleringskrets som ikke bruker en analog spenningsreferanse eller ekstern sense-motstand.
5. Denne nye løsningen bruker en standard lavpris, lav-effekt motstand for å sette strømgrensen.
6. Evnen til å begrense strømmen til et kjent nivå kan redusere systemets effektbehov og bulk-kapasitans som trengs for å opprettholde stabil spenning betydelig, spesielt for motorstart og stallforhold.
7. Enheten er fullstendig beskyttet mot feil og kortslutninger, inkludert underspenning (UVLO), overstrøm (OCP) og overtemperatur (TSD).
8. Når feiltilstanden er fjernet, gjenopptar enheten automatisk normal drift.
Spesifikasjon:
Tilstand: 100% splitter ny
Elementtype: DC-motordriver
Materiale: Metall
Farge: Svart
H-Bridge Motor Driver
– Driver én DC-motor, én vikling av en trinnmotor eller andre laster
• Bred 6,5-V til 45-V driftsspenning
• 565-mΩ typisk RDS(on) (HS + LS)
• 3,6-A toppstrømdrift
• PWM-kontrollgrensesnitt
• Strømregulering uten sense-motstand
• Lav-effekt hvilemodus
• Liten pakke og fotavtrykk:
– 8-Pin HSOP med PowerPAD™
– 4,9 × 6 mm / 0,19 x 0,24 tommer
• Integrerte beskyttelsesfunksjoner:
– VM Underspenningslås (UVLO)
– Overstrømsbeskyttelse (OCP)
– Termisk nedstengning (TSD)
– Automatisk feilgjenoppretting
Applikasjoner:
• Skrivere
• Apparater
• Industrielt utstyr
• Andre mekatroniske applikasjoner
.
Pakkeliste:
1 x DC-motordriver
