BLDC bredspenning 7-24V høyeffekts liten volum potensiometer hastighetskontroll Børsteløs og Hall-løs kontroller, enkeltknappsversjon støtter enkeltknapps fri bytte akselerasjon og retardasjon med strømbrudd minnefunksjon potensiometer hastighetskontrollversjon støtter PLC 0-5V simuleringssignalhastighet.

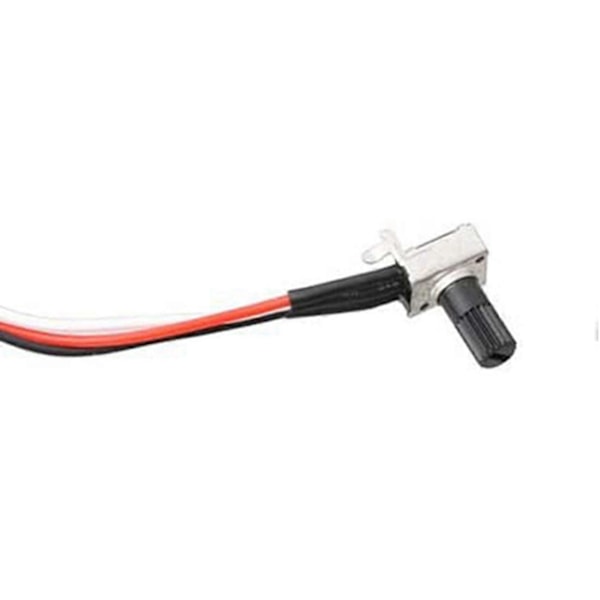

Bruksanvisning for potensiometermodeller:

Standard strømfordelingsposisjonering regulerer hastigheten direkte uten eksterne kontrollsignaler. Den øker med klokken og reduseres mot klokken.

Den er også egnet for ekstern PLC 0-5 analog mengdekontroll. Koble fra potensiometerkabelen, det eksterne 0-5 analoge mengdekontrollsignalet og jordledningen er henholdsvis koblet til inngangssignalterminalen på det børsteløse driverkortet, så lenge to ledninger er OK.

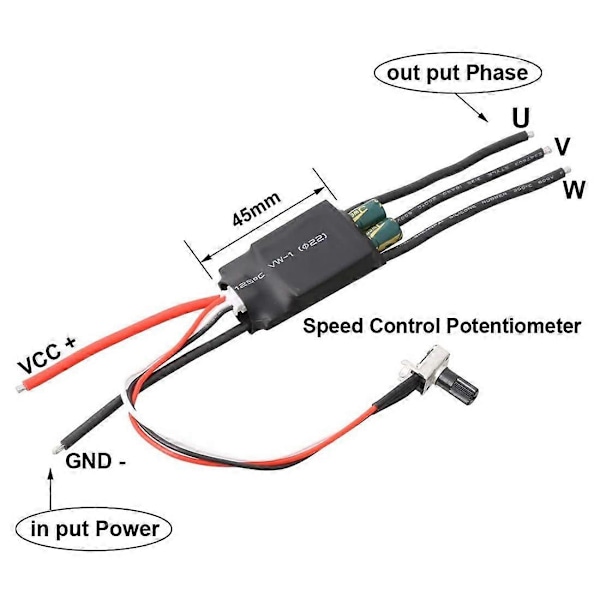

Grensesnittbeskrivelse:

1. U V W faselinjeutgang er koblet til motoren

2. VCC GND hovedstrømforsyning (ekstern DC-strømforsyning)

Produktparametere:

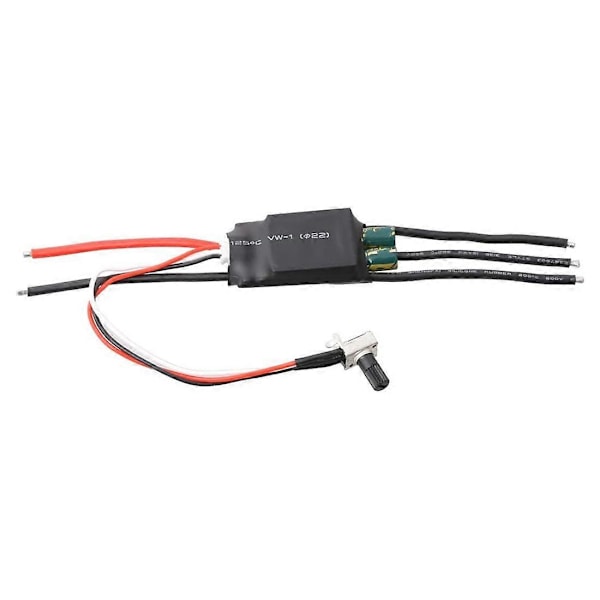

Produktnavn: Potensiometer trefase DC børsteløs og Hall-løs drift

Modell: X30A (potensiometer)

Arbeidsspenning: 7-24V

Driftsstrøm: nominell 15A pluss viftekjøling 20A

Maksimal hastighet: 224000 RPM (2-polet motor), 74000 RPM (6-polet motor), 40000 RPM (12-polet motor), 35000 RPM (14-polet motor).

Produktstørrelse: lengde 45MM x bredde 26MM x høyde 12MM (eksklusive ledninger og utstikkende kondensatorer)

Farge: som vist

Materiale: Plast+metall

Vennligst merk: På grunn av forskjellige produktpartier kan utseendet være forskjellig, men funksjonen er den samme



Pakkeinnhold:

1 * DC 7-24V 200W BLDC 3-fase børsteløs motordriver



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lys og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
