Funksjon:
1. Denne CPU-kjøleribben støtter Socket LGA2011 Square/Narrow ILM.
2. Kompatibel med Intel Xeon-prosessor E5-2600-serien/E5-2600 v2 og E5-2600 v3-serien.
3. Viftehastigheten er 1 x 8400 RPM, og varmeavledningshastigheten er rask for å holde systemet i stabil drift.
4. Komplett verktøy, du kan betjene det selv, egnet for DIY-entusiaster.
5. Liten størrelse, lett å bære og lagre, praktisk å bruke og med god ytelse.
Spesifikasjon:

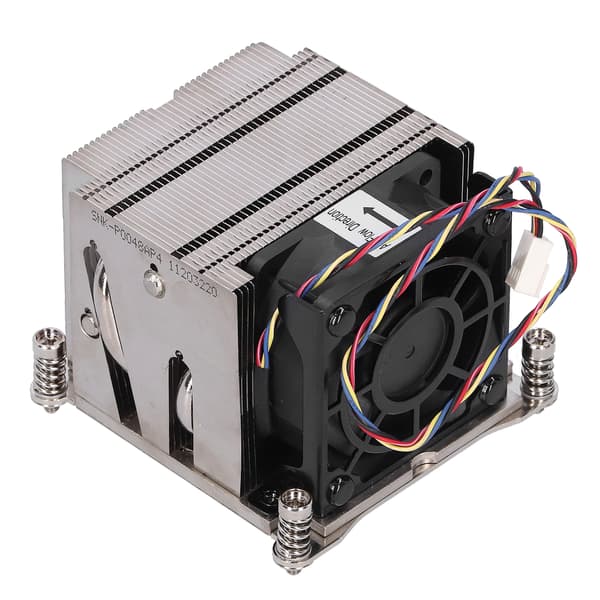

Elementtype: CPU-kjøleribbeModell: SNK-P0048AP4
CPU-sokkelkompatibilitet: FCLGA2011 (firkantet og smalbånds ILM)
Hastighet: 8400 rpm
Strømkontakt: 4-pinners PWM
Farge: Svart
Installasjonstype for kjøleribbevifte: Horisontal
Maksimal CPU-kjøleribbehøyde: Ca. 65 mm / 2,6 tommer
Høyde: Ca. 65 mm / 2,6 tommer
Bredde: Ca. 80 mm / 3,1 tommer
Dybde: Ca. 85 mm / 3,3 tommer
Kompatibilitet: Støtte for Intel Xeon-prosessor for E5-2600/E5-2600 v2/E5 -2600 v3-serien
Slik bruker du:
1. Ta kjøleviften ut av pakken, støtte for Intel Socket LGA2011 (Socket R) firkantet og smal uavhengig lastemekanisme (ILM). Før du installerer kjøleribben, må du kontrollere at hovedkortet er utstyrt med ILM.
2. Som standard er det firkantede ILM-monteringsbraketten forhåndsinstallert på bunnen av radiatoren. Hvis hovedkortet er utstyrt med en smal ILM, følg instruksjonene i figur 1 for å erstatte standard firkantet ILM-monteringsbrakett med en smal ILM-monteringsbrakett.
3. Fjern beskyttelsesdekselet til det termiske grensesnittmaterialet (TIM). Den nødvendige mengden er forhåndspåført på bunnen av kjøleribben. Sjekk om det forhåndsbelagte TIM er skadet
4. Plasser kjøleribben direkte på toppen av CPU-en slik at de fire kjøleribbefesteskruene er justert med de fire kjøleribbefesteknappene på ILM og er på plass. Kjøleribben må være riktig justert med strømningsretningen til systemets kjøleluft. Vær oppmerksom på at når du strammer de fire kjøleribbefesteskruene, ikke installer kjøleribbekjøleviften på kjøleribbekroppen.
5. Bruk en skrutrekker med kryss #2 skruehode og juster torsjonsinnstillingen på skrutrekkeren til 5,0 kgf-cm (4,3 lbf-in). Før du åpner skrutrekkeren, sørg for at skrutrekkerbitsen er satt helt inn i krysssporene på kjøleribbefesteskruhodet. Under installasjonsprosessen, hold kjøleribbefesteskruene vertikale.6. Stram de to diagonale kjøleribbefesteskruene, nemlig #1 og #2 skruer, vri 1-2 omdreininger, til de sitter godt. Ikke stram helt! Gjør deretter det samme med de resterende to diagonale kjøleribbefesteskruene.
7. Følg kryssmonteringsmønsteret på alle fire kjøleribbefesteskruene for å sikre at bunnen av kjøleribben er riktig plassert på CPU-en og forhindre at kjøleribben titreres. Stram alle fire kjøleribbefesteskruene helt for å fullføre installasjonen.
8. Installer kjøleribbekjøleviften og brakettmonteringen på kjøleribbekroppen, og stram deretter den enkelte låseskruen på toppen av viftebraketten;
9. Koble SNK-P0048AP4 kjøleviftekontakten til viftehodet merket CPU på hovedkortet..
Pakkeliste:
1 x Kjøleribbe2 x Brakett
