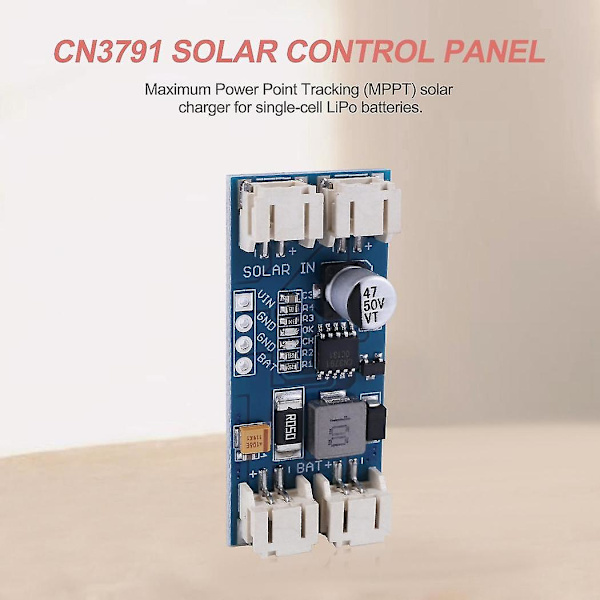

CN3791 Solcelleladerstyringskort 1-celle Litiumbatteri LademodulDette er en maksimal punkt sporing (MPPT) solcellelader for enkeltcelle batterier.Denne MPPT solcellelader gir deg muligheten til å få mest mulig ut av solcellepanelet eller annen fotovoltaisk enhet og inn i et oppladbart batteri.Oppsettet er også enkelt, bare koble solcellepanelet til den ene siden av solcelleladeren og batteriet til den andre, og du er klar til å begynne å lade.Solcelle maksimal punkt sporing (MPPT) er slik at lysintensitetsendringen, fotovoltaiske celler utgang maksimalt, for å utnytte solenergi fullt ut.Beskrivelse:Drypplading av dypt utladde batterier.Automatisk lading, Batteri overspenningsbeskyttelse.Ladesstatus og ladesluttstatusindikasjon.Fullstendig ladehåndtering for enkeltcelle litium-batterier.Utgangen fra solcelleladeren er ment å lade en enkelt polymer litiumioncelle.

Lasten skal kobles parallelt med batteriet.

Hver solcellelader er utstyrt med en CN3791 sporing batterilade krets og forhåndsinstallerte fire 2-pins JST/PH2.0 kontakter.

Som standard har vi satt holde spenningen for MPPT.

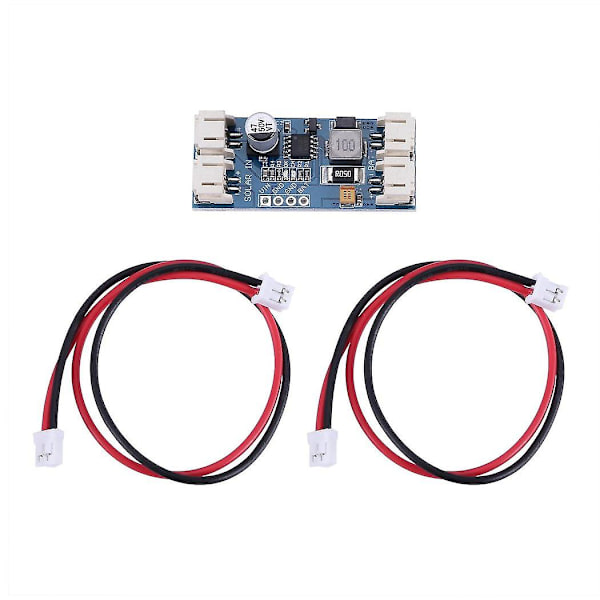

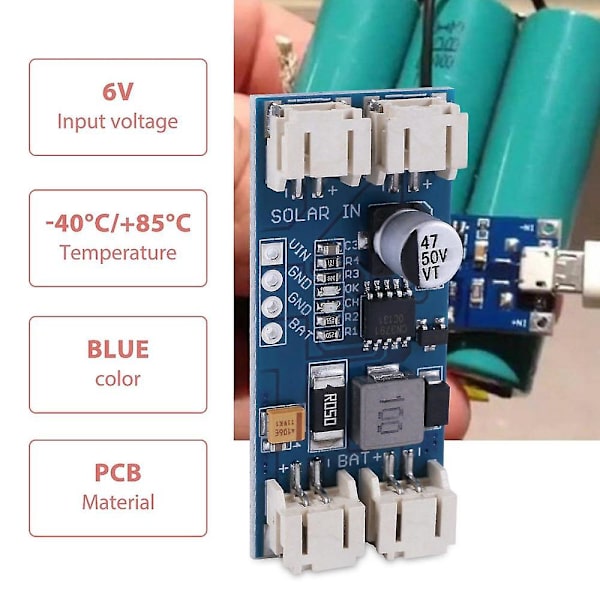

Generelt må du bruke en brytermodus DC - DC-omformer for å realisere MPPT-funksjonen, holde utgangsspenningen og lade strømmen produktet maksimalt (utgang).Parameter:Innspenning: 6VUtgangsspenning: nominell 3.7V full ladespenning 4.2V litium batteriGrensesnitt: 2-pins JST-kontakter (eller PH2.0)Maks ladestrøm: 2APWM-brytefrekvens: 300KHzLadespenning: 4.2V +/- 1%Arbeidsmiljøtemperatur: -40 C til +85 CStørrelse: 45 x 20 x 9.5mmFarge: BlåMateriale: PCBPakkeinnhold:1 x CN3791 MPPT solcellepanel regulator modul1x kabelBare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.Merk:

Lys og forskjellige skjermer kan føre til at fargen på varen på bildet er litt forskjellig fra den virkelige tingen.

Målingen tillatt feil er +/- 1-3cm.
