1. High-end teknologi MPPT solcellemaksimal effektsporing ladestyringsbrikke med turbulens, konstant strøm, konstant spenningsladestyring

2. Bruker høyfrekvent lav konduksjon intern motstand dobbel MOS-rør, høystrømsdiode, høyeffektiv flat høyeffekts induktor, legeringsstrømregistreringsmotstand

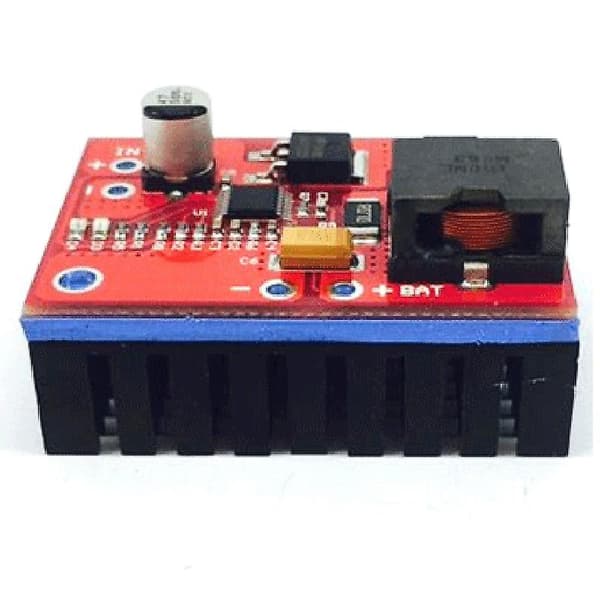

3. Bunnen av den store aluminiums kjøleribben sikrer langsiktig stabil drift ved høye strømmer

4. Høyhastighets og effektiv lading

5. Dobbel statusindikator, det røde lyset lyser alltid når batteriet ikke er tilkoblet, det røde lyset lyser når du lader, selvstopp er full og det grønne lyset lyser.



Nominell 12V (10.8V 11.1V) full av koblingsspenning 12.6V litiumbatteri

3 streng litiumbatteri ladestyringskort

3A høystrøm intelligent turbulens, konstant strøm, konstant spenningsladestyringskort

Solcelle maksimalt effektpunktsporing (MPPT) er for at solcellen alltid skal gi maksimal effekt når lysintensiteten endres for å utnytte solenergi fullt ut. Generelt er det nødvendig å implementere MPPT-funksjonen med en switch mode DC-DC-omformer for å maksimere produktet av utgangsspenningen og ladestrømmen (utgangseffekt).

CN3722 bruker switching buck mode DC-DC-konvertering for å realisere maksimal effektpunktsporingsfunksjon for solceller. Inngangsspenningen kan nå opptil 28V, noe som er veldig egnet for applikasjoner der inngangsspenningen og batterispenningen er relativt forskjellige.

Inngangsspenning: nominelt 18V solcellepanel (uten belastning 21V solcellepanel)

Utgangsspenning: nominelt 12V (10.8 11.1V) full av koblingsspenning 12.6V litiumbatteri 3 streng litiumbatteriladestyring

Utgangsstrøm: maksimal konstant strøm 3A (ladestrøm er 2A, vennligst legg til varme)

Kabling: pad

IN+ inngang positiv, IN- inngang negativ (SOLAR)

BAT+ batteri positiv, - batteri negativ

Farge: rød

Materiale: PCB

Størrelse: 45 x 31mm



Pakkeinnhold:

1 x MPPT Solcellekontroller



Bare innholdet i pakken ovenfor, andre produkter er ikke inkludert.

Merk: Lys og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
