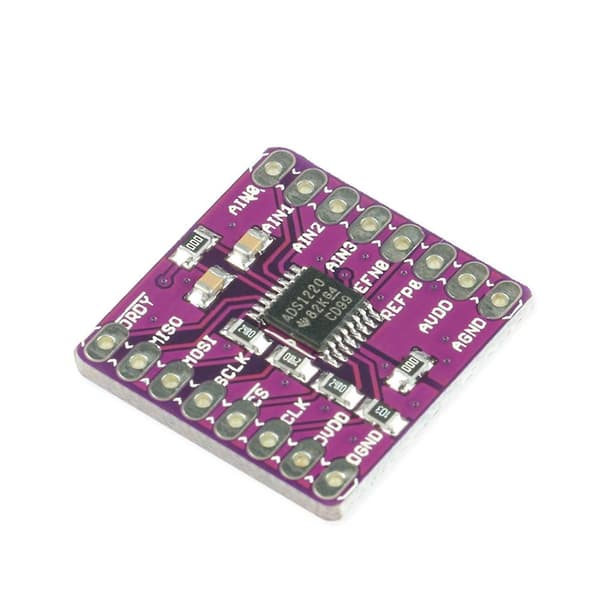

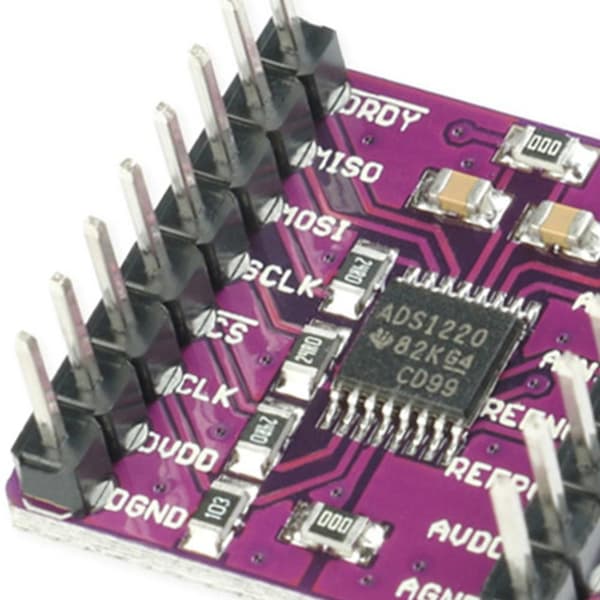

DS1220 er en presis 24-bits analog-til-digital konverter (ADC) som tilbyr mange funksjoner for å redusere kostnadene for det integrerte systemet og komponentantallet for små sensorsignaler. Enheten passerer en fleksibel multiplekser-inngang (MUX), lav støy, programmerbar forsterker (), to eksitasjonsstrømkilder, en spenningsreferanse, en oscillator, en lavsidebryter og en nøyaktig temperatursensor for å implementere to differensielle eller fire enkelt-endede innganger.
\nEnheten kan konverteres til en datahastighet på 2000 prøver per sekund () med en enkelt nedbørsyklus. Ved 20 , gir det digitale filteret samtidig 50Hz og 60Hz-avvisning for støy i industrielle applikasjoner.
\nDen interne gir høy forsterkning på 128 V / V. gjør ADS1220 perfekt for å måle små sensorsignaler som motstandstemperaturdetektorer (RTD), termoelementer, termistorer og resistive bro-sensorer.
\nEnheten støtter måling av eller fullstendig differensielle signaler når du bruker den programmerbare gate-arrayen. Alternativt kan enheten konfigureres til å passere gjennom den interne mens den fortsatt gir høy inngangsimpedans og forsterkning på opptil 4 , noe som tillater enkelt-endede målinger.
\nI arbeidsyklusmodus, når er deaktivert, er strømforbruket så lavt som 120pa. ADS1220 er tilgjengelig i en blyfri VQFN-16 eller ATSSOP-16-pakke og er spesifisert over -40C til + 125C temperaturområde.
\n
\nK-type for måling av termoelement
\nLavt strømforbruk: starter på 120A i arbeidsyklusmodus (typisk)
\nSpenningsområde: 3V ~ 5V
\nOpptil 20 effektive oppløsninger
\nTo differensielle eller fire enkelt-endede innganger
\nDobbel samsvarende programmerbar strømforsyning: 10A til 1.5mA
\nIntern 2.048V referanse: 5ppm / C (typisk) Drift
\nIntern 2% presisjonsoscillator
\nIntern temperatursensor: 0.5 C (typisk) presisjon
\nSPI-kompatibel grensesnitt (modus 1)
\nApplikasjoner:
\nMåling av temperatursensor:
\n1. Termistor
\n2. Termoelement
\n3. Motstandstemperaturdetektor (RTD): 2-ledninger, 3-ledninger eller 4-ledninger type
\nSensor som måler bro:
\n1. Trykksensor
\n2. Strekkmåler
\n3. Vektsensor
\nBærbart verktøy
\nFabrikkautomatisering og prosesskontroll
\nFarge: lilla
\nMateriale: plast
\n
\nPakkeinnhold:
\n1 * Konverteringssensormodul
\n
\nBare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
\nMerk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3cm.
