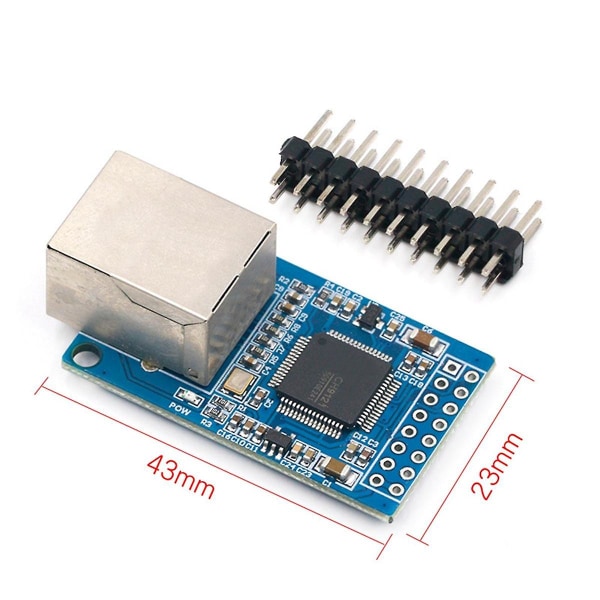

Ethernet-parametere: Antall porter: 1

Grensesnittstandard: RJ45-grensesnitt

LAN Ethernet: 10 / 100 Mbps

Databuffer: 6K byte

Beskyttelse: 2KV elektromagnetisk isolasjon



Nettverksprotokoller: IP, , TCP, UDP, ICMP, IGMP, DCHP og så videre

Serielle portparametere:

Antall porter: 1

Grensesnittstandard: Seriell TTL-port, 2,54 MM-pinne, 3,3V eller 5V nivå

Baudhastighet: 300 ~ 921600bps

Databiter: 5,6,7,8,9

Stoppbit: 1,2 bit

Paritet: ingen paritet, oddetallsparitet, partallsparitet

Strømkontroll: Ingen

Buffer: 2K byte

Støttende programvare:

Parameterkonfigurasjon: nettverkskonfigurasjonsprogramvare, seriell AT

Modultesting: testprogramvare (nettverk, seriell)

Grunnleggende parametere:

Arbeidsspenning DC3.3V / 5V

Driftsstrøm 200mA @ 5V

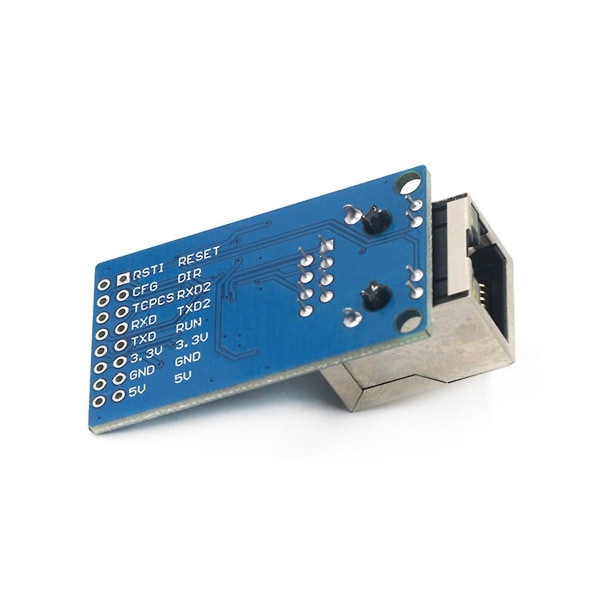

Pinnebeskrivelse:

1. RESET: Tilbakestilling av fabrikkpinne, modulens påslagingsdeteksjon, aktiv lav

2. DIR: RS485 motta, sende bryterkontrollpinne

3. TCPCS: TCP-klientmodus, porttilkoblingsstatusindikatorpinne, tilkoblingen er vellykket utgang lav

4. RUN: modulens kjørende statusindikasjonspinne, inngang 2Hz firkantbølge

5. GND: Strømjordpinne

6. 3.3V: 3.3V DC strøminngangspinne, 200mA, og 5V DC strømforsyning alternativt

7. GND: Strømjordpinne

8. 5V: 5V DC strøminngangspinne, 200mA, og 3.3V DC strømforsyning kan velge en av to

Farge: blå+sølv

Materiale: plast+metall



Pakkeinnhold:

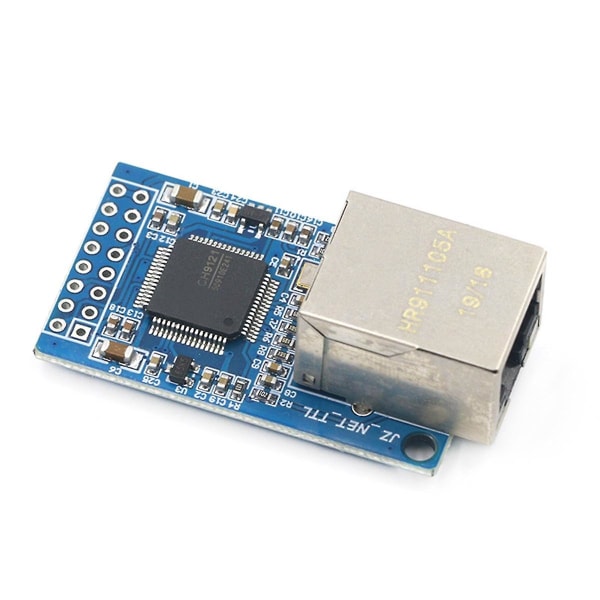

1 x CH9121 Seriellport til Ethernet-nettverksmodul



Kun pakkeinnholdet ovenfor, andre produkter er ikke inkludert.
