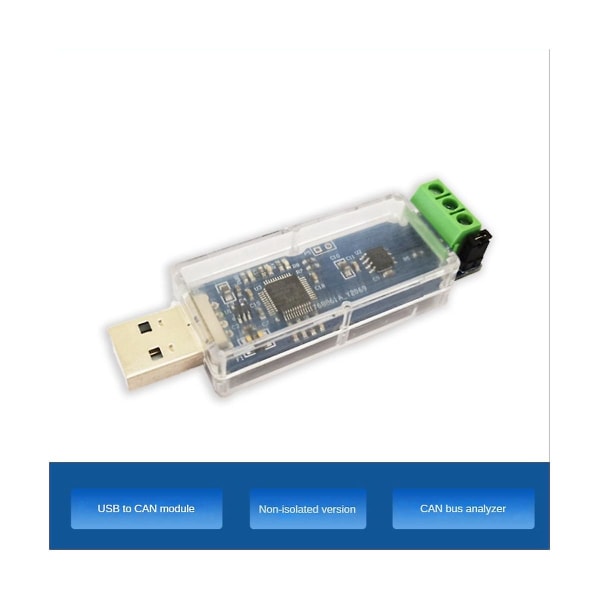

USB til kan-modul er transplantert basert på prosjekt, Cangaroo kan brukes til å analysere CAN-buss-protokollen.
\nStøtte: vertsdatamaskin Cangaroo CAN-protokollanalysesoftware.
\nStil: A-CAN ikke-isolasjonsbrikke TJA1051T/3 er vedtatt, og hastigheten kan nå 1M.
\nFunksjonelle funksjoner: Inngangsspenning: 5V (USB strømforsyning)
\nBrikke: A-TJA1051T/3
\nHastighet: opptil 1M
\nStatusindikator: trefarget LED
\nInstruksjoner:

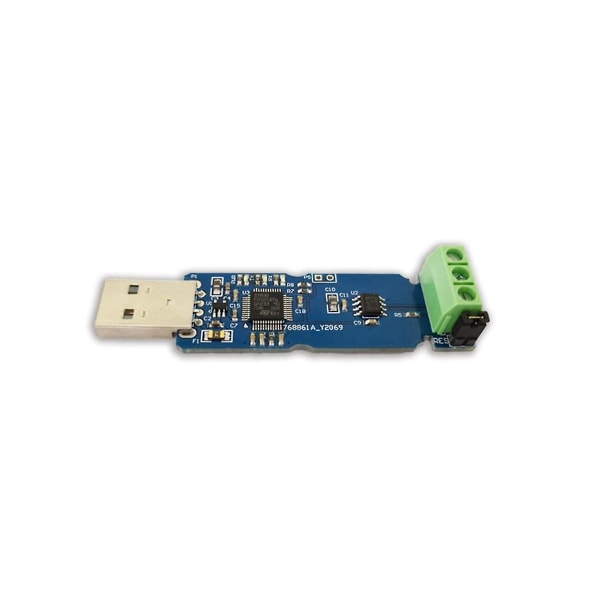

\nRES-hopperhetten er satt inn, noe som betyr at 120Q-terminalmotstanden er koblet til. Hvis ikke nødvendig, kan hopperhetten fjernes.

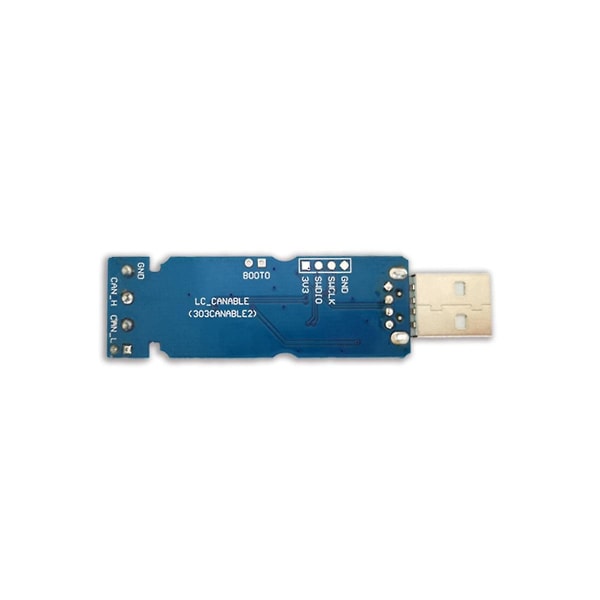

\nKoble CAN_ H og CAN_ L til CAN-bussen, og GND kan kobles til eller ikke.
\nKoble til datamaskinen, og CAN-enheten vil vises i enhetsbehandleren
\nSlå på den øvre datamaskinen
\nVelg ønsket hastighet og prøvetakingspunkt, klikk OK, og det innebygde farge lyset vil være på,
\nKan sende og motta data på CAN-bussen.
\nBrikke:
\nA-TJA1051T/3 Ikke-isolert

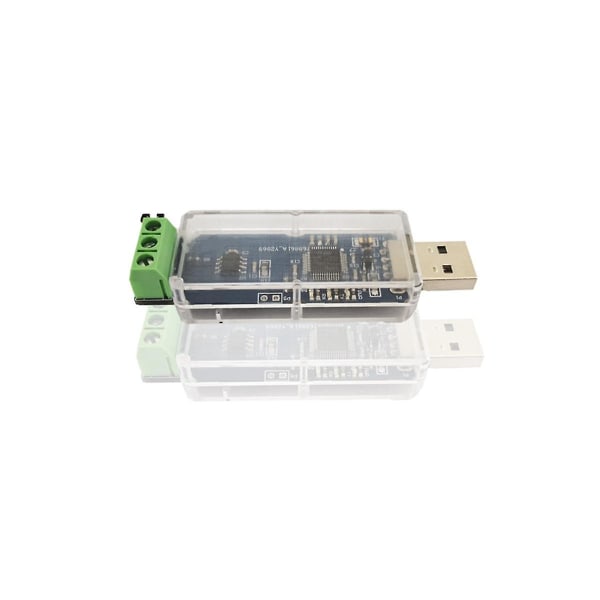

\nFarge: Blå og gjennomsiktig
\nMateriale: PCB+ plast+metall
\nPakkeinnhold:
\n1 x USB til CAN-modul
\nBare pakkeinnholdet ovenfor, andre produkter er ikke inkludert.
\nMerk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
