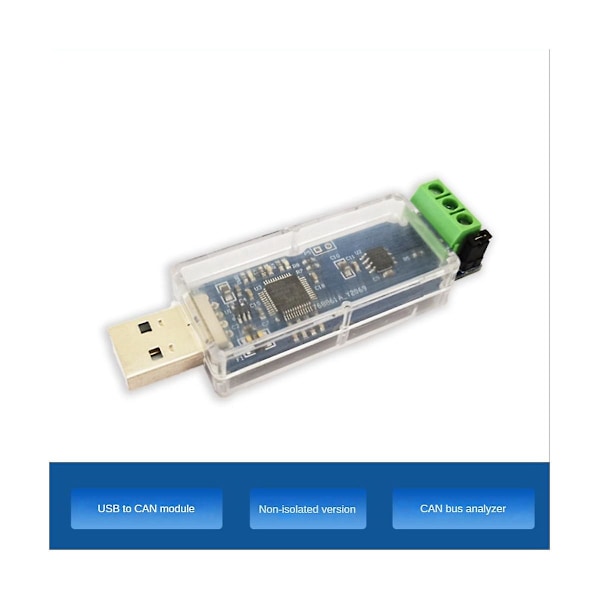

USB til CAN-modul er transplantert basert på prosjektet, Cangaroo kan brukes til å analysere CAN-bussprotokollen.

Støtte: vertdatamaskin Cangaroo CAN protokollanalyseprogramvare.

Stil: A-CAN ikke-isolasjonsbrikke TJA1051T/3 er tatt i bruk, og hastigheten kan nå 1M.

Funksjonelle funksjoner: Inngangsspenning: 5V (USB-strømforsyning)

Brikke: A-TJA1051T/3

hastighet: opptil 1M

Statusindikator: trefarget LED

Instruksjoner:

RES-jumperhetten er satt inn, noe som betyr at 120Q terminalmotstanden er koblet til. Hvis det ikke er nødvendig, kan jumperhetten fjernes.

Koble CAN_H og CAN_L er koblet til CAN-bussen, og GND kan kobles til eller ikke.

Koble til datamaskinen, og CAN-enheten vises i enhetsbehandlingen

Slå på den øvre datamaskinen

Velg ønsket hastighet og samplingspunkt, klikk OK, og det innebygde fargelyset vil lyse,

Kan sende og motta data på CAN-bussen.

Brikke:

A-TJA1051T/3 Ikke-isolert

Farge: Blå og gjennomsiktig

Materiale: PCB+ plast+metall

Pakkeinnhold:

1 x USB til CAN-modul

Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
