5V isolert med MCU, og effektivt MCU; 5V strøm indikator på brettet.

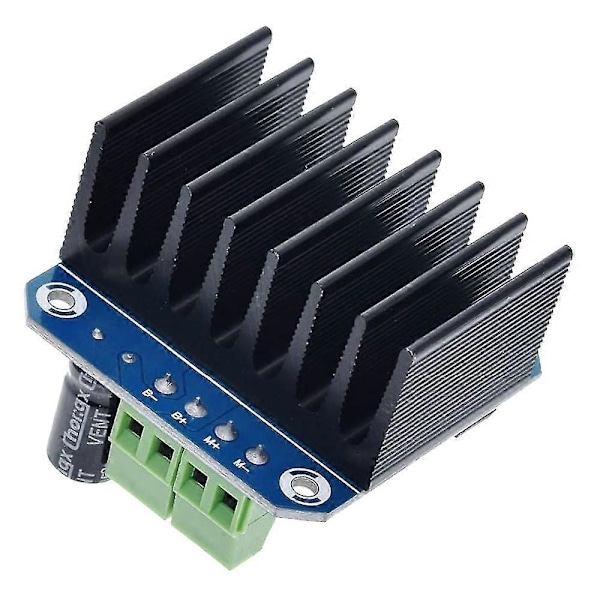

Spenningsindikasjon av motor driver utgangsend; kan lodde varmespreder.

Bare trenger fire linjer fra MCU til driver modul (GND. 5V. PWM1. PWM2); isolasjonsbrikke 5 V strømforsyning (kan deles med MCU 5 V).

for å reversere motoren fremover, to PWM inngangsfrekvens opp til 25kHZ; to varme går gjennom en feilsignalutgang.

Isolert brikke 5V strømforsyning (kan deles med MCU 5V), kan også bruke den innebygde 5V forsyningen; forsyningsspenningen 5.5V til 27V.



Inngangsspenning: 6V-27V

Maksimal strøm: 43A

Inngangsnivå: 3.3-5V

Kontroll: PWM eller nivå

Arbeidstid: 0-100%

Inngangsport:

1.RPWM: fremover nivå eller PWM signalinngang, aktivt høyt

2.LPWM: Omvendt nivå eller PWM signalinngang, aktivt høyt

3.R_EN: fremover kjøre aktiveringsinngang, høyt nivå aktivert, lavt nivå av

4.L_EN: Omvendt kjøre aktiveringsinngang, høyt nivå aktivert, lavt nivå av

5.R_IS: fremover kjøre strøm alarm utgang

6.L_IS: Omvendt kjøre strøm alarm utgang

7.VCC: +5 V strøm utgang, 5V strømforsyning tilkobling med mikrokontrolleren

8.GND: signal felles lavt nivå

Farge: Foto Farge

Materiale: ABS

Størrelse: 5 x 5 x 3cm



Pakkeinnhold:

1 x Motor Driver Modul



Bare ovennevnte pakkeinnhold, andre er ikke inkludert.

Merk: Lys og forskjellige skjermer kan føre til at fargen på varen i bildet er litt forskjellig fra den virkelige tingen. Målingen tillatt feil er +/- 1-3cm.
