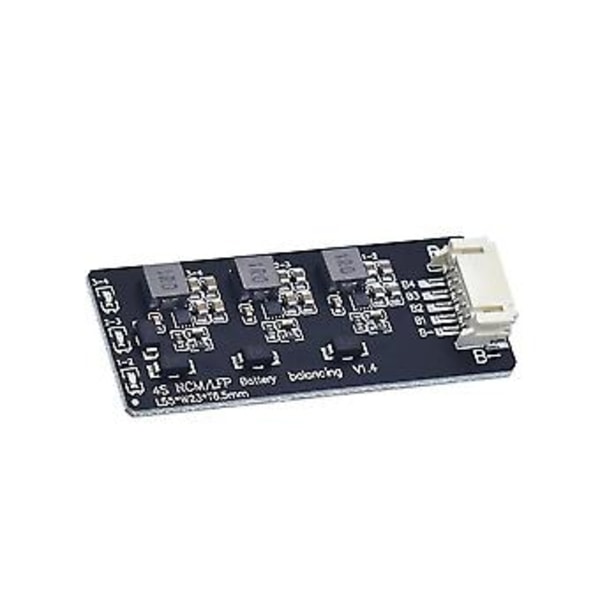

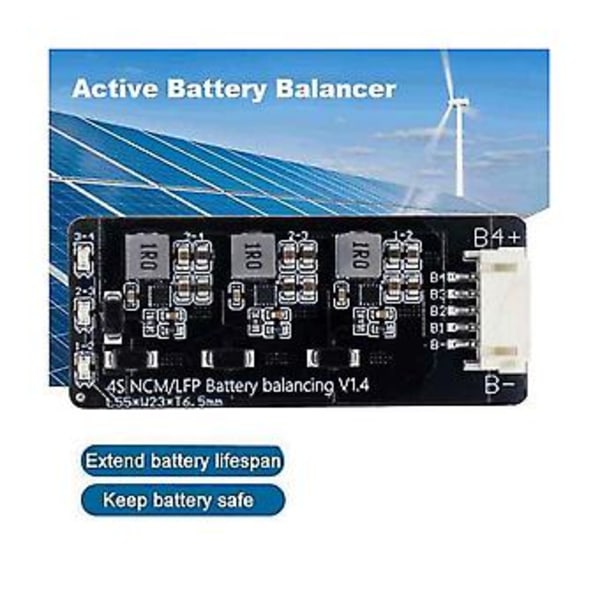

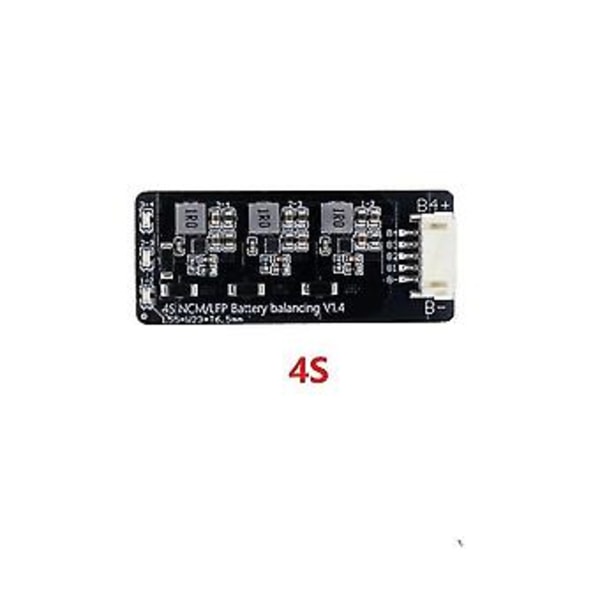

Dette kortet er basert på prinsippet om tilstøtende utjevning og kan ikke brukes som et vedlikeholdsverktøy.
For å koble til batteriet, må det brukes med litiumbatteribeskyttelseskortet. Induktivt arbeidsprinsipp: Denne modulen er den tilstøtende spenningsforskjellsutjevningen, den tilstøtende batterispenningen når mer enn 0,1V, den interne brikken utløser utjevningsarbeidet, inntil den tilstøtende batterispenningen er innenfor 0,03V og slutter å virke når den brukes på batteripakken, er det tilstøtende spenningsforskjell ved lading og utlading som utløser utjevningsarbeidet, batteripakkens spenningsfeil vil også bli trukket tilbake til en perfekt verdi, noe som reduserer batterivedlikeholdskostnadene. Ledningsdefinisjon: B-: Negativt på batteripakken (negativt på det første batteriet) B1: på det første batteriet: på det andre batteriet B3: på det tredje batteriet B4: på det fjerde batteriet B. . . . . .
N+ og så videre Teknisk parameter: 1.
Arbeidsspenning: 2.0V-4.5V 2.
Universelt ternært jernlitiumbatteri 3.
LTO-batteri er ikke aktuelt Balanseinstruksjoner: 1.
Når utjevningslyset lyser, er utjevningsarbeidet slått på 2.
Utjevningslyset er av, og utjevningskretsen er i dvalemodus 3.
Utjevningslyset blinker, noe som indikerer at er falt, eller kretsen er defekt. Balansestrøm: 1, Den tilstøtende spenningsforskjellen er mer enn 0,1V (strømmen er omtrent 0,5-0,7A) 2, Tilstøtende
spenningsforskjell er mer enn 0,2V (maksimal likevektsstrøm er 1,2A) 3, Jo mindre spenningsforskjellen er, desto mindre er utjevningsstrømmen. Farge: svart Materiale: PCB Batchstørrelse, den på modulen kan være silketrykt annerledes, det påvirker ikke Pakkeinnhold: 1 x Aktiv utjevningsbalanser 1 x Kabel (tilfeldige farger, 't godta den spesifiserte fargen) Bare ovennevnte pakkeinnhold, andre er ikke inkludert. Merk:
Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet i a er litt forskjellig fra den virkelige tingen.
Målingen tillatt feil er +/- 1-3cm.
