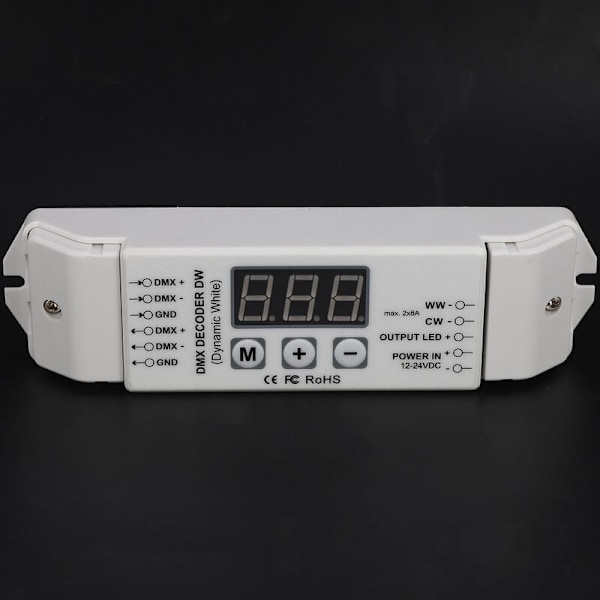

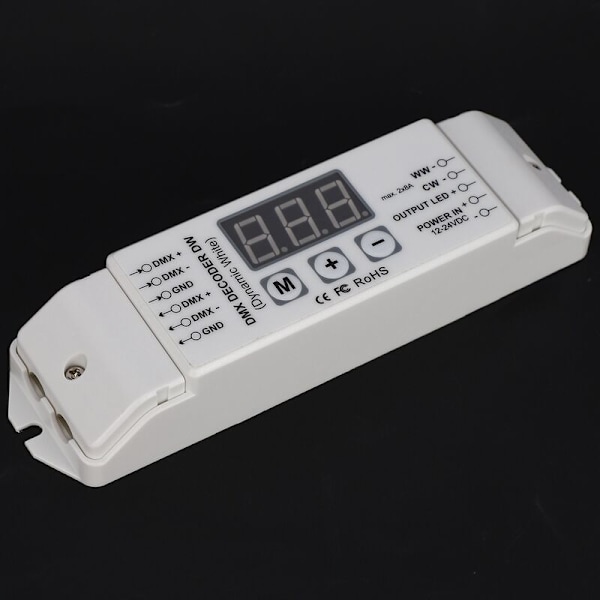

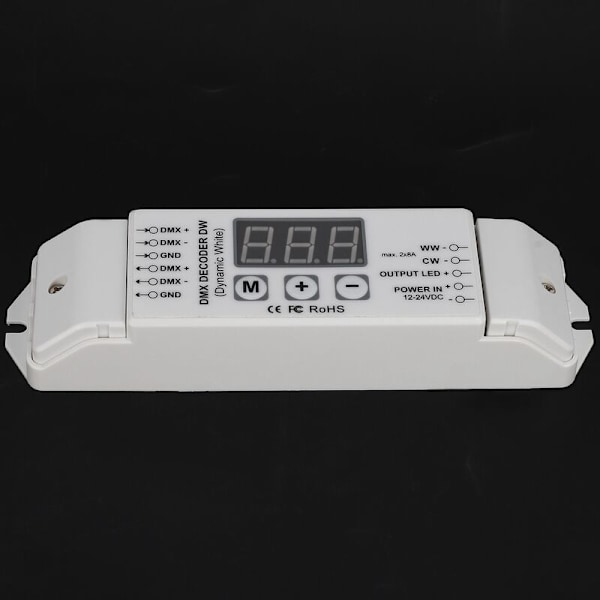

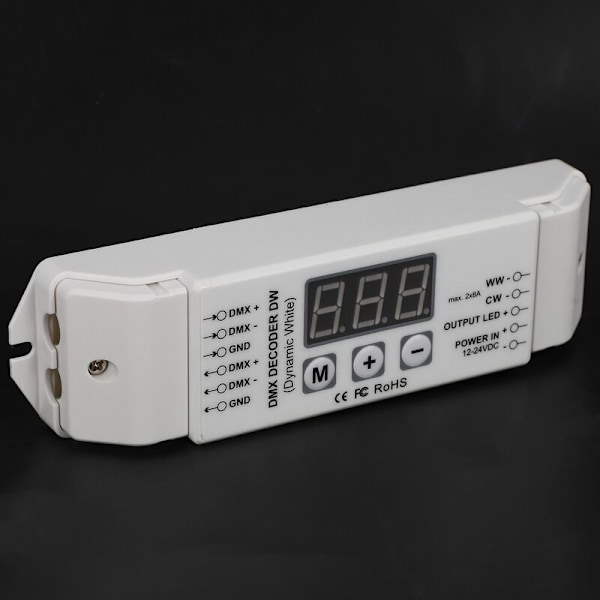

Brukeren kan velge mellom 1 og 2 utgangskanaler, hver med 8 kanaler med en maksimal utgang på 8A. Den kan brukes som en DMX512-master eller DMX-dekoder for å koble en datamaskinbasert digital utgangskonsoll med analog silisiumboks og styre arkitektoniske og belysnings-LED-lamper; Sertifisering: ce, CCC, RoHS; Vare type: Dimmer; Maks. Lastkraft: 384W; Modellnummer: WW CW Dimmer;
Innspenning: DC12V-DC24V; Maksimal laststrøm: 87A / CHx2; Maksimal utgangseffekt: 192W (12V) / 384W (24V) Gråskala: 4096 nivåer x2; Inngangssignal: DMX512 / 1990; Utgangssignal: Konstant spenning PWM x 2; Dekodingskanal: 2CH; Farge: hvit; Materiale: metall + plast; DMX512-kontakt: Klemmeskrue; Mål: L176xW46xH30 (mm); Vekt (GW): 170g; Funksjonsfunksjon: 1. Tilpasser seg automatisk til DC12V-24V inngangsspenning;
2. Standard DMX512-signalinngang; 3-sifret digitalt display viser DMX-adresskoden. 3. 2-kanals utgang; 4096 grånivåer hver; logaritmisk dimming; DMX-mastermodus, slavemodus tilgjengelig. 5. 4 fargeendringsmoduser og 10 hastighetsnivåer i mastermodus. 6. DMX512-signalmottaksstatusindikator. 8. Strømtapminnefunksjon.
Sikkerhetsadvarsler: 1. For å sikre din sikkerhet og riktig bruk av produktet, les brukerhåndboken nøye. 2. For å installere produktet i gruvefeltet, magnetfeltet til kjeden og høytrykksområdet. 3. For å sikre at spinnet er riktig og fast, kortslutningsskade på komponentene og forårsake brann.
5. Produktet må brukes med en DC-konstant spenningsstrømforsyning. 6. Koble ledningen med strømforsyningsspenningen forbudt. Riktig tilkobling først, og sjekk deretter for å sikre at det ikke er kortslutning, og slå deretter på strømmen! 7. Selv om det er en feil. Kontakt leverandøren for forespørsel / Tre kontaktknapper: M, +, -;
Det tresifrede displayet slås av uten drift i 1 minutt. Trykk på en hvilken som helst tast for å slå den på. I tilfelle overbelastning eller kortslutning, vil dekoder automatisk stoppe utgangen. LED-displayet viser: "ERR"
Dekoderen har en automatisk lås.
Hvis ingen innstilling er gjort på dekoder, vil tastlåsefunksjonen aktiveres automatisk etter ca. 15 sekunder. Trykk på M-tasten i ca. 2 sekunder for å deaktivere den. Deretter kan dekoder settes.
1. DMX-slavemodus: verdien er: 001-512, for eksempel: "001"
Desimaltegnet til det siste digitale displayet på displayrøret vil blinke regelmessig når det mottar
DMX512-signal normalt. Hvis det ikke mottas noe signal, vil desimaltegnet ikke blinke og viser den nåværende DMX-adressen.
Liste over forhåndsinnstilte mønstre i DMX-mastermodus:
x 520-599, De to første sifrene angir modusene, den tredje angir hastigheten. 10 hastighetsnivåer, fra 0 til 9 synkende hastigheter. Totalt: 8 moduser, ikke for hele programmet:
Hastighet for program 590 - 599 (ett trinn og ikke for hele programmet):
0 = 0,5 sekunder - 1 = 1 sekund - 2 = 2 sek.- 3 = 3 sek.- 4 = 5 sek.- 5 = 10 sekunder - 6 = 15 sekunder - 7 = 30 sekunder - 8 = 60 sekunder - 9 = 120 sekunder
Pakke:
1 x Dekoder
1 x Engelsk håndbok
Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysfotografering og forskjellige skjermer kan føre til at fargen på varen i bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
