AVR-en har mulighet for statoconductor-tilkobling, for å tillate drift parallelt med andre generatorer utstyrt på samme måte.

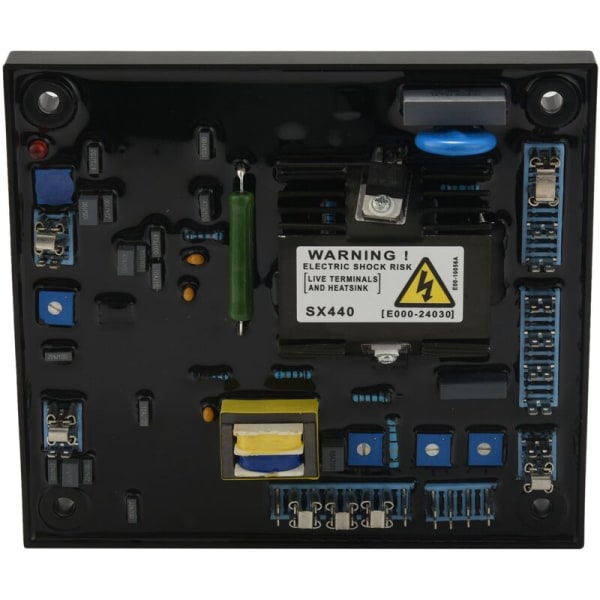

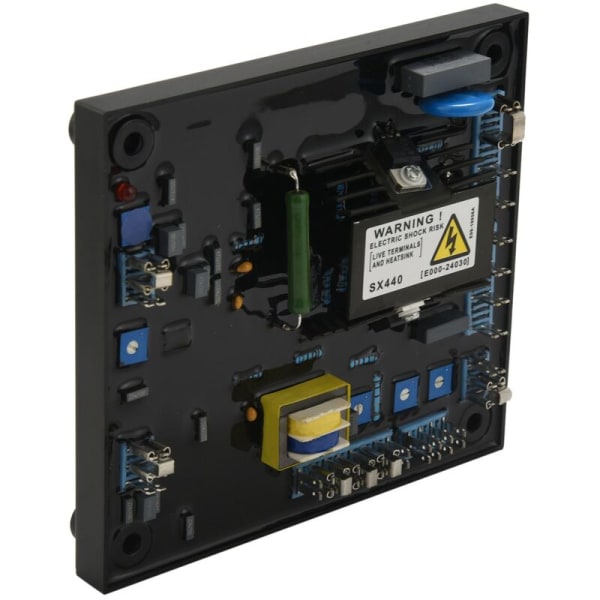

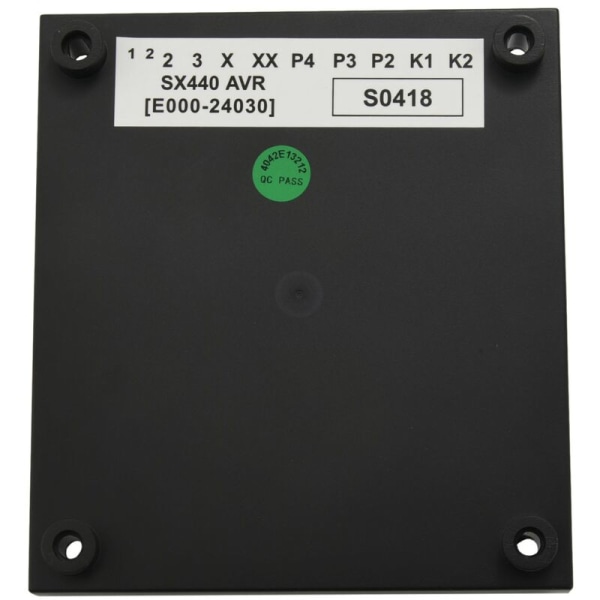

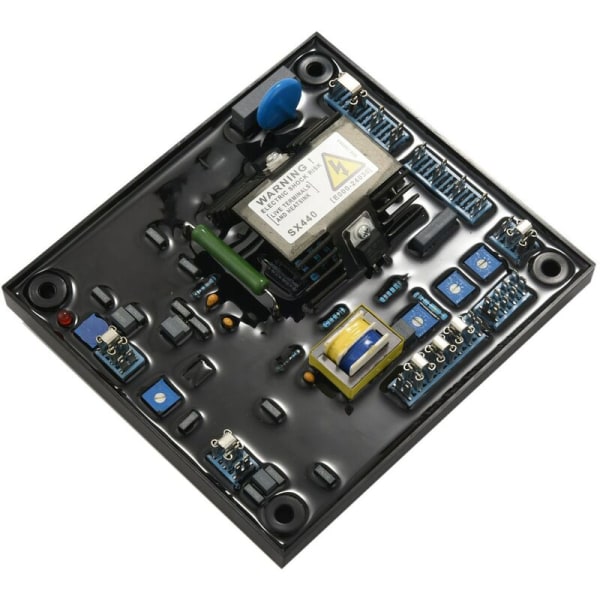

SX440 er en automatisk spenningsregulator (AVR) avfølt i to faser og er en del av eksitasjonssystemet til en børsteløs generator. AVR-en føler spenningen i hovedviklingen til generatoren og styrer strømmen som leveres til eksiteringsstatoren. Hovedrotoren opprettholder generatorens utgangsspenning innenfor spesifiserte grenser, og kompenserer for generatorbelastningsfaktor, temperatur og effektfaktor.
Vibrasjon: 20 -100HZ (50mm / sek), 100Hz -2kHz
Farge: Svart; Materiale: Metall PC; Deteksjonsinngang: Spenning: 190-264V ac maks., 1 fase, 2 ledninger; Frekvens: 50-60HZ nominell; Strømforsyning
Spenning: 140-220 VAC maks, 3 fase, 3 ledninger
Strøm: 3A / fase
Frekvens: 100-120HZ nominell
Utgang
Spenning: maks 120V / DC
Strøm: kontinuerlig 2.7A / DC
6A intermitterende i 10 sekunder
Motstand: 15 ohm minimum
Regulering: +/-1%
Termisk drift: 0,03% endring per grad C i AVR-omgivelsene
Myk starttid: 3 sekunder
Typisk systemrespons
AVR-respons: 10
90% filtrert strøm: 80
97% maskinvolt: 300ms
Ekstern spenningsjustering: +/-10% med 1k ohm 1W trimmer
Underfrekvensbeskyttelse
Settpunkt: 95% HZ
Helling: 170% devaluering ved 30HZ
Enhetsstrømforbruk: 12 watt maksimalt
Analog inngang
Maksimal inngang: +/-5V / DC
Følsomhet 1V for 5% av generatorspenningen (justerbar)
1k ohm motstandsinngang
Kvadratur saginngang
10 ohm belastning inn
Maksimal følsomhet: 0,07A for OPF ved 5% heng
Maksimalt strømforbruk: 0,33A
Overeksitasjonsbeskyttelse
Settpunkt: 75V / DC
Tidsforsinkelsesrelé: 10 sekunder
Vibrasjon: 20 -100Hz (100mm), 100Hz -2kHz
Driftstemperatur: -40ºC til 70ºC
Relativ fuktighet: 95%
Lagringstemperatur: -55ºC til 80ºC
Pakkeinnhold: 1 x Automatisk spenningsregulator
Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
