Funksjon:

1. Gjensidig induktansestrømovervåking, med høy strømdeteksjonsnøyaktighet og stabil ytelse.

2. Den målte strømmen har AC 0‑10A/20A/50A; 0‑100A/150A/200A kan velges.

3. Utgangssignalet har tre former for DC0‑5V/0‑10V/4‑20mA å velge mellom.

4. Med sterk overbelastningskapasitet, høy nøyaktighet, høy isolasjon, høy sikkerhet og andre funksjoner.

5. Gjennom kjernestrukturdesign, isolasjonsspenning opp til 2000VAC, hysterese lavere enn 1 %, kan brukes under sterke magnetfeltforhold.

6. Skallet er laget av selvslukkende materiale ABS, enkelt å installere og bruke.

Spesifikasjon:

Elementtype: AC StrømtransmitterMateriale: Plast

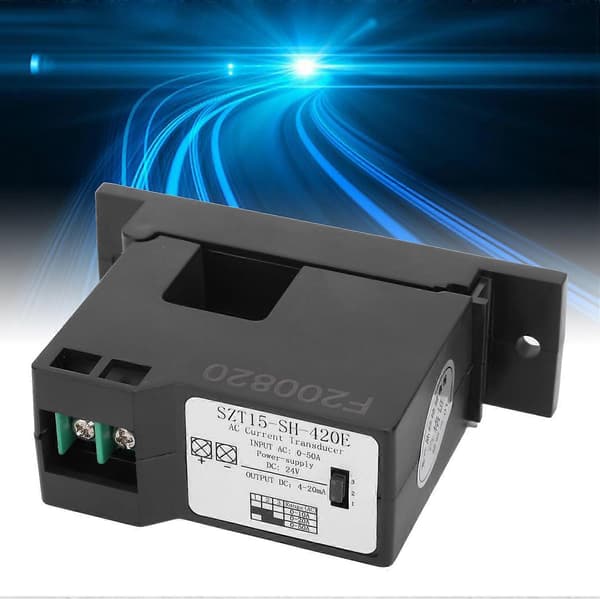

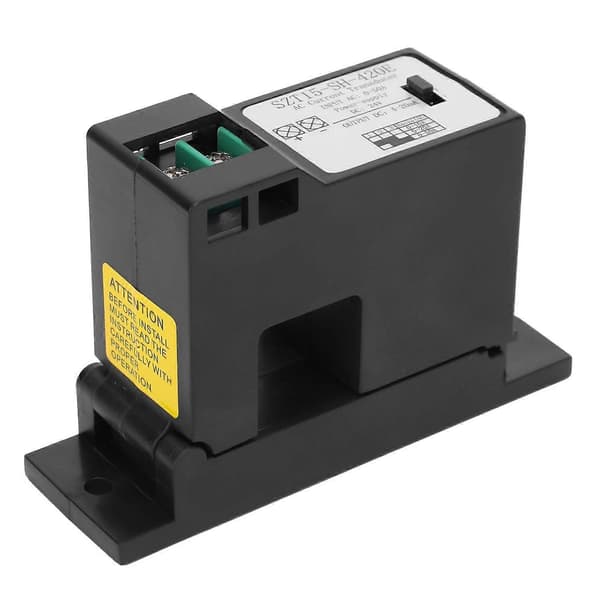

Modell: SZT15-SH-420E

Ekstern strømforsyning: 24VDC (±10%)

Inngang Gjennom-Kjerne Strøm: 0-50A AC

Utgangstype (DC):

Strømutgangstype: 4-20mA

Minimum Bryterledning: 1.5±0.2A

Maksimal Overbelastning av Gjennom-Kjerne Strøm: 200 % (gjennom-kjerne strømmen kan ikke overstige 200 % av nominell verdi)

Nøyaktighet: 10 %

Strømforbruk: ≤1W

Maksimal Lekkasjestrøm: ≤1mA

Hysterese: ≤1 %

Responstid: ≤200ms

Arbeidstemperatur: -30~70℃

Fuktighet: 0-95 % (ingen kondens)

Firkantdiameter: Ca. 20 x 20 mm / 0.8 x 0.8in

Scenario

Produktbeskrivelse:

SZT15/SZT20-serien av AC-strømtransmittere kan isolere og måle AC-strømmen i strømnettet eller kretsen i sanntid, og transformere den til et 0-5V/0-10V eller 4-20mA DC-utgangssignal, som kan matches med forskjellige AD-er. Den kan kobles til for å danne forskjellige digitale sentraliserte innsamlingssystemer, eller utgang til PLC for å danne et automatisk kontrollsystem, eller kobles til tradisjonelle analoge eller digitale indikeringsinstrumenter for å vise den målte verdien. SZT15-serien kan føle gjennom-kjerne strøm AC: 0-10/20/50A; SZT1020-serien kan føle gjennom-kjerne strøm AC: 0-100/150/200A, velg passende gjennom jumperhetten på senderen Gjennom hjertestrømmen..

Pakkeliste:

1 x AC Strømtransmitter
