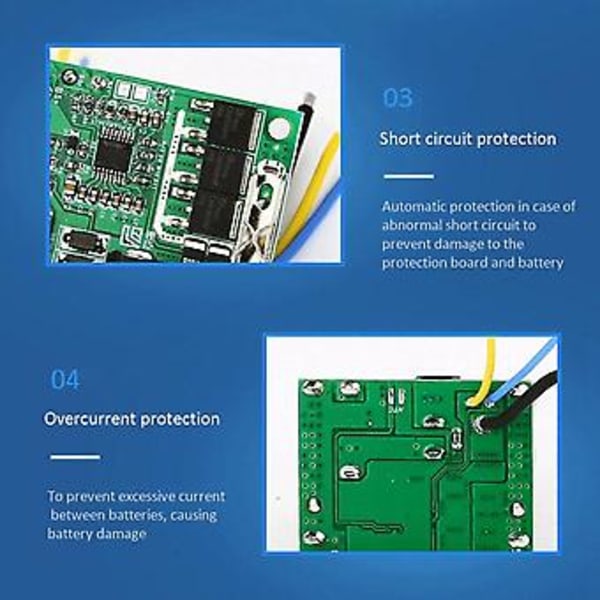

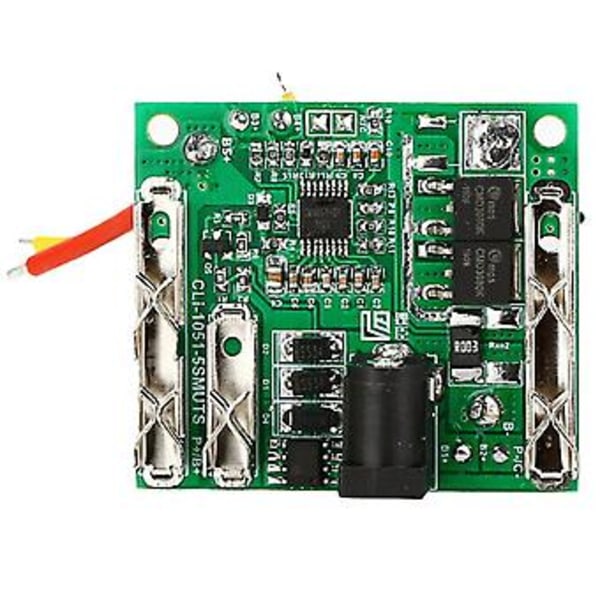

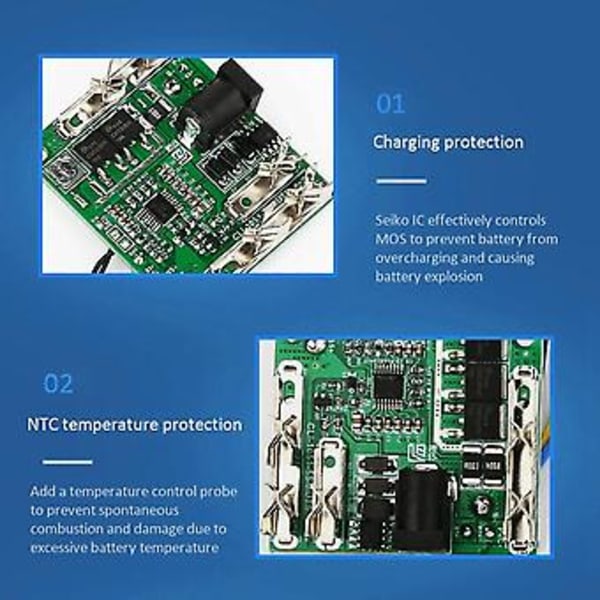

Beskyttelseskortet er for 5 serier Li-ion batterier, hovedsakelig brukt for elektriske verktøy. Det bruker spesiell IC for 5S litiumbatterier som prosessor for å detektere sanntidsspenning, lade- og utladestrøm og omgivelsestemperatur for hvert batteri. Stabile forskjellige beskyttelsesfunksjoner for lading og utlading, som overladingsbeskyttelse, overutladingsbeskyttelse og kortslutningsbeskyttelse. Lavt forbruk, arbeidsstrømmen er ca. 25uA og hvilestrømmen er ca. 6uA. Å velge riktig beskyttelseskort og bruke det riktig er avgjørende for batterienes levetid. Ladespenning: 19/21V Enkelcelleladespenning: 3,8/4,25V Kontinuerlig utladningsstrøm: 8-20A Overladingsdeteksjonsspenning for enkelcelle: 3,85-4,25V Overladingsbeskyttelsesforsinkelse: 1S Overladingsgjenvinningsspenning for enkelcelle 3,75-4,13V Overladingsbeskyttelsesutløsningsforsinkelse: 1mS Overutladingsdeteksjonsspenning for enkelcelle: 2-2,8V Overutladingsbeskyttelsesforsinkelse: 1S Overutladingsgjenvinningsspenning for enkelcelle: 2,5-3,0V Overutladingsbeskyttelsesutløsningsforsinkelse: 100 +/- 20mS Overstrømsdeteksjonsspenning: 0,1-0,4V Overstrømsdeteksjonsstrøm: 30 +/- 5A Overstrømsdeteksjonsforsinkelse: 1S Gjenopprettingstilstand: Auto Kortslutningsbeskyttelse: Støtte Ja Kortslutningsdeteksjonsforsinkelse: 250uS Kortslutningsutløsningsforsinkelse: 1S Kortslutningsdeteksjonsspenning 0,8V Beskyttelsestemperatur: 70 +/- 5 grader Gjenopprettingstemperatur: 55 +/- 5 grader Utladnings hovedkrets intern motstand: 30 +/- 5m ohm Driftstemperatur: -40 grader-85 grader RH mindre enn eller lik 75% Lagringstemperatur: -40 grader-125 grader RH mindre enn eller lik 75% Type: dobbel MOS Farge: grønn Materiale: plast Størrelse: 46x40mm/1.81x1.57inch Pakkeinnhold: 4 x Batteribeskyttelseskort Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert. Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3cm.
