Beskrivelse

Beskrivelse: Den lille sløyfeantennen (hfdloop) er en liten fullbånds ringmagnetfelt aktiv mottaksantenne

Opp til 500MHz, hovedsakelig sammensatt av toppjumperkort og lite ringsforsterkerkort. Mater og 12V lineær strømforsyning, der toppjumperkortet

Bryter, forskjellige funksjoner kan realiseres ved å justere bryterens posisjon. Mobius-sløyfen kan oppnå dobbelt så stor spenningsforsterkning som den vanlige lille sløyfen

Det elektriske feltets skjermingsring kan effektivt redusere forstyrrelsen forårsaket av det elektriske feltet i omgivelsene, for eksempel lyn

Strukturen til uskjermet ring er enkel, og hele den lille ringen kan erstattes av en tykkere leder



Mottaksfrekvensområde: 50kHz til 500MHz

Forsterkning: 17dB@10MHz

Utgangsstøy: -125dBm (@10MHz, BW=100Hz)

P1dB: +15.5dBm@10MHz

OIP3: +38dBm@10MHz

Forsyningsspenning: 9V til 12V

Forsyningsstrøm: 130mA til 150mA

Antennegrensesnitt: SMA(M)

Utgangsgrensesnitt: SMA(F)

Liten ring koaksialkabelmodell: RG402

Liten ring koaksialkabeltap: 0.145dB/m

Liten sløyfeantennediameter: 60cm

Materiale: plast + metall

Farge som vist



Pakkeinnhold:

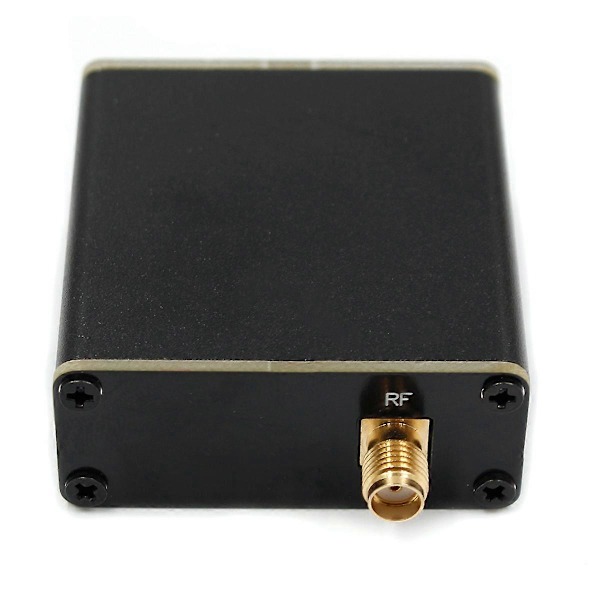

1 x lite sløyfeantenneforsterkerkort

1 x hodetelefonkontaktadapterkabel

1 x toppjumperkort

2 x små toroider (RG402 koaksialkabel)

1 x 7 meter mater

1 x 1 meter mater

2 x klebrige kroker

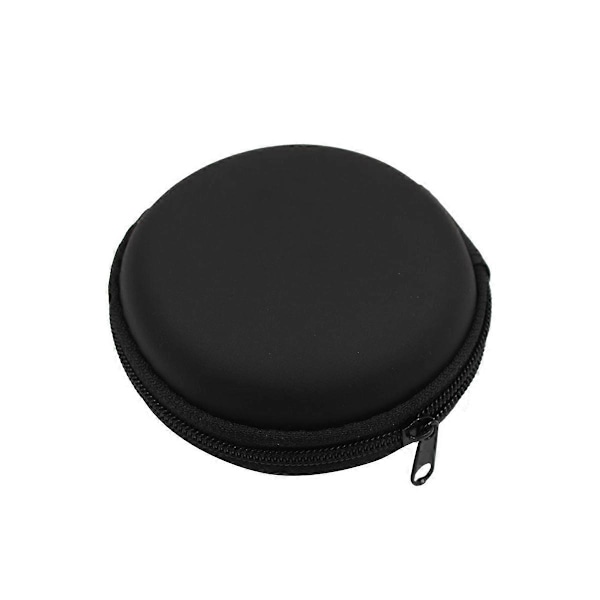

1 x EVA oppbevaringspose



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
