- Driftsspenning: DC 12V-36V - Driftsstrøm: <=15A - Drivereffekt: <=500W - Hastighetsspenning: 0.1V-5V - Driftstemperatur: -40-85°C - Luftfuktighet: 90%RH - Stabil beskyttelse: Ja - Aktiver kontroll: Ja - Overstrømsbeskyttelse: Ja - Styrekontroll: Ja - Hastighetskontrollsignal: Ja - Størrelse: 63*42*17mm (L*B*H); Sondestørrelse 3 mm, lengde: monteringshull senteravstand 57 mm, bredde: fast hull senteravstand 36.5 mm - Strømuttak ut:

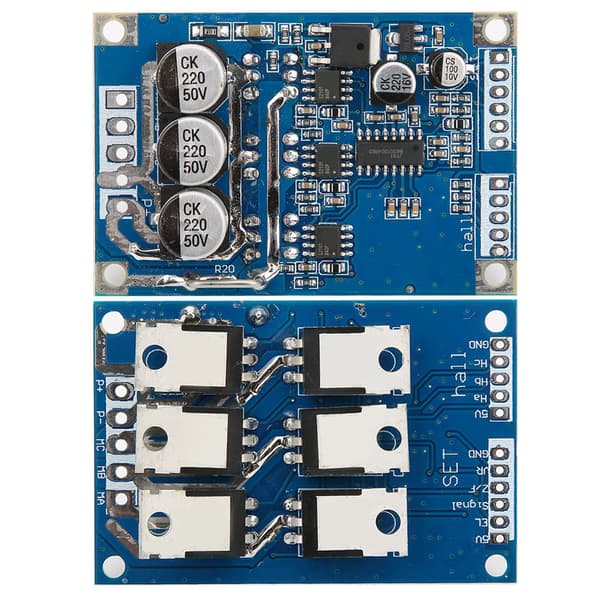

- VCC (positiv strømforsyning) - GND (negativ) - MC (motorfaser W) - MB (motorfaser V) - MA (motorfase U) - Sett for kontrollside:
- GND kontrollterminal jord - VR regulator ende 0-5V (tilsvarende 10% av motorhastigheten -100%) - ZF reverseringskontroll (koblet til 5V eller jord kan lade motorens rotasjonsretning) - M tachometer pulsutgang (avhengig av antall motorpoler som tilsvarer antall pulser per omdreining av utgangstallet) - EL aktivert kontrollterminal (koblet til 5V ot jord og deretter 5V, jording av motoren stopper) - 5V 5V kontrollterminal - HALL for hallterminalene:
- 5V Hall effekt positiv - Ha Hall signal - Hb Hall signal - Hc Hall signal - GND Hall negativ Ledninger:
- Kontrollterminal for SET:
1. Ledningsmetodene for motorhastighetskontroll: tilgjengelig potensiometersystemhastighet kan også kobles til MCU-kontroll, når potensiometerkontrollledningene, er midtpinnen på potensiometeret koblet til VR-hastighetsporten, potensiometeret koblet til begge ender av 5V og GND terminalspenning høyere raskere.
2. Ledningsmetoder for motorkontroll: du kan endre kontrollen kan også kobles til MCU-kontroll, til GND i en retning, deretter i en retning 5V.
3. Pulsfrekvenssignal: høy og lav utgangseffekt. IC-en kan ikke forstå informasjonen med kundens forespørsel.
Hall signalinnganger for hall:
- Koblingsskjema vises, ett tilsvarende HA, HB, HC og på motoren, 5V strømforsyning koblet til motorhall signalene positiv, GND strømforsyning negativ signal til motorhall.
Merk: På grunn av forskjellige motorprodusenter for å lage hallen i halllinjerekkefølgen, følger ikke nødvendigvis linjen på kortet for å matche sekvensen, må justeres, vær oppmerksom! Hvis linjesekvensen er feil, kan det hende at kortet ikke starter ordentlig eller forårsaker andre feil, inkludert å brenne driverplaten.
Motor driverkort 12-36V DC strøminngang, VCC positiv strømforsyning, GND strømforsyning er negativ. Vær oppmerksom på at den nye typen og den gamle typen av dette produktet vil bli sendt tilfeldig, og sørg for at du ikke har noe imot det før du bestiller.
Elektriske ledningsmetoder: Børsteløs DC-motor for de tre linjene, tilsvarende MA/U, MB/V, MC/W.
Tips:

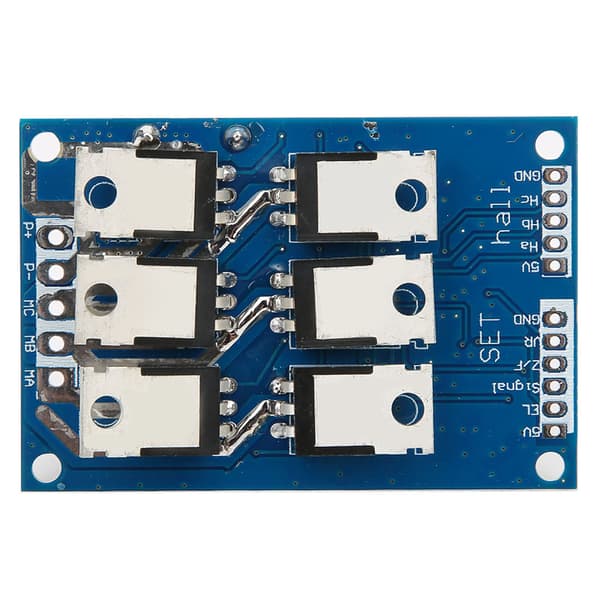

- Hvis du bruker mindre enn 60W uten ekstra kjøleribbe, må du legge til mer enn 60W kjøleribber. Kjøreeffektivitet uten å senke temperaturen er for høy vil skinne i permanent skade! Størrelsen på kjøleribben kan være en dårlig miljøarbeid (anbefalt kjøleareal større enn 200 kvadratcentimeter)! Når du installerer kjøleribben, må du være oppmerksom på baksiden av modulen 6 MOS-rør isolasjon, ingen isolasjon, det vil bli festet til den permanent skadede driverplaten! Foreslå å legge til isolasjonsfilmer, begge sider av isolasjonskortet pluss termisk fett!
Pakken inkluderer:
