1. Motorkontroll til L9110S
2. Modulforsyningsspenning: 2,5-12V
3. Egnet motorområde: mellom motorens driftsspenning på 2,5V til 12V, maksimal driftsspenning på 0,8A, strømspenningen til den smarte bilen og det nåværende markedet er innenfor dette.
4. Kjør DC-motorer eller en 4-tråds to-faset stepmotor.

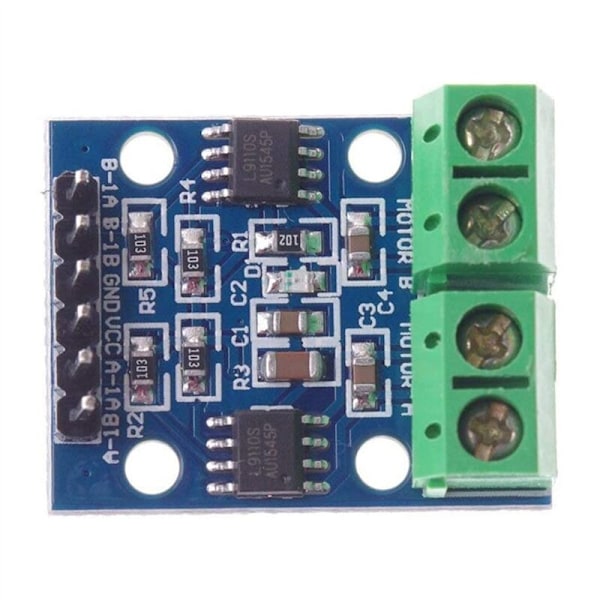

5. PCB-størrelse: 2,8 cm x 2,1 cm ultra-liten størrelse, egnet for montering.

Leveres med faste festehull, diameter: 3mm
Modulgrensesnittbeskrivelse:
Instruksjoner for svart buet 6P:
VCC koblet til ekstern spenning 2,5V til 12V
GND Koblet til ekstern GND
IA1 Koblet til IO-porten til den eksterne mikrokontrolleren
IB1 Koblet til IO-porten til den eksterne mikrokontrolleren
IA2 Koblet til IO-porten til den eksterne mikrokontrolleren
IB2 Koblet til IO-porten til den eksterne mikrokontrolleren
4P terminalinstruksjoner:
OA1 Koblet til 2 pinner på DC-motor, nei
OA2 OB2 Koblet til 2 pinner på DC-motor, nei
Bruksanvisning for moduler:
Slå på VCC, GND og modulens strømlampe er på;
IA1 inngang høyt nivå, IA1 inngang lavt nivå, [OA1] motorrotasjon;
Inngang IA1 lavt nivå, inngang IA1 høyt nivå, [OA1] motor reversert;
Inngang IA2 høyt nivå, inngang IA2 lavt nivå, [OA2 OB2] motorrotasjon;
Lavt nivå d IA2 inngang, IA2 inngang høyt nivå, [OA2 OB2] reversmotor
Merk:
Installasjonen av elektroniske moduler krever grunnleggende kunnskap og krever et visst profesjonelt elektronikkfundament og praktisk evne. Vennligst kjøp nøye!
Farge: blå
Materiale: PCB

Pakkeinnhold:

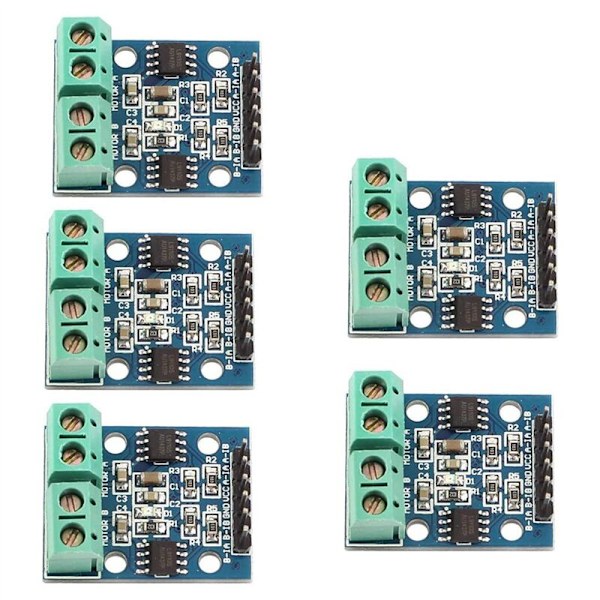

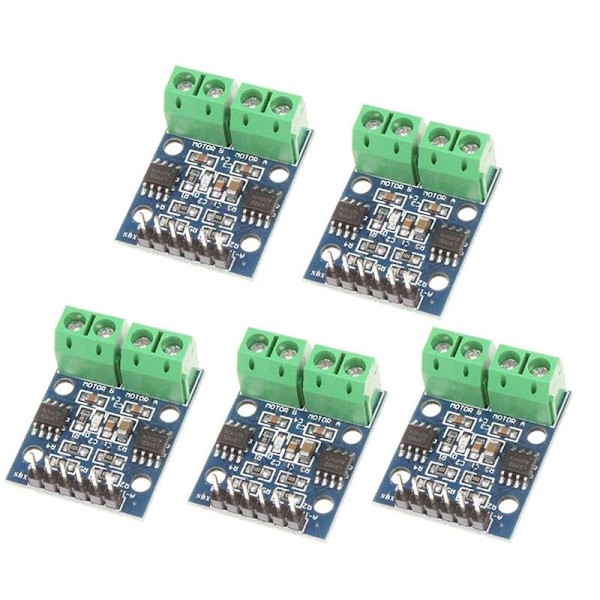

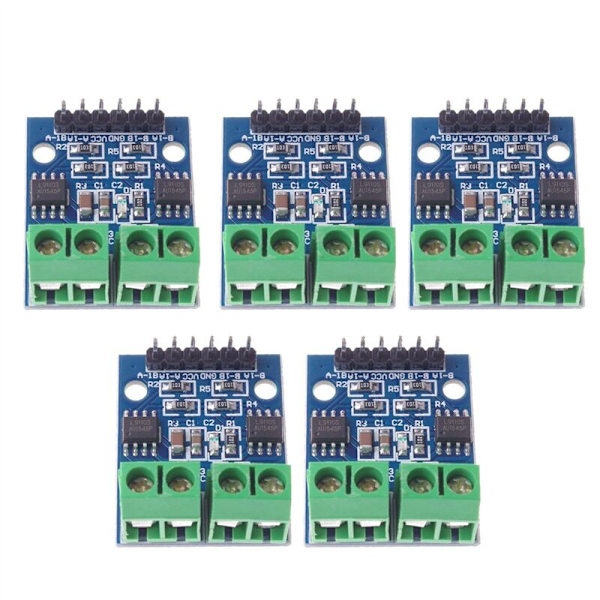

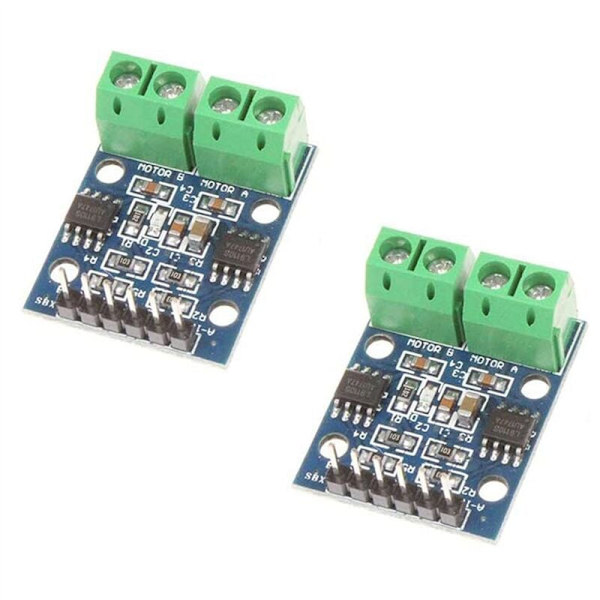

5 x H-bro Stepper Motor Dual Controller Board L9110S DC motordriver

Bare pakkeinnholdet ovenfor, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet i en annen litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
